Otomatik CNC Alüminyum Kesme Makinesi Ekstrüzyon Alüminyum İşleme Merkezi

Otomatik Alüminyum levhalar dairesel testere tezgahı Alüminyum işleme merkezi

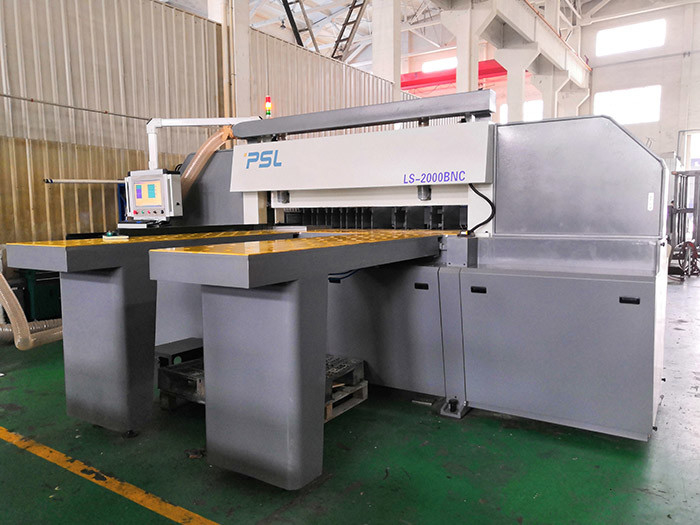

Makine adı: Otomatik Alüminyum testere makinası

Modeli: LS-2000BNC

▲ LS Staff Union firması adına yarı otomatik alüminyum testere makinası modelleri.Temsilci

▲ 2000 alüminyum testere ölçüsü,

▲ Otomatik adına BNC.

Bu cihaz, sac alüminyum, bakır ve kompozit panellerin kesilmesi için geçerlidir.



Ana teknik parametreler



Spec./model		LS-2000BNC
etkili	Kesme uzunluğu	3800mm
	Kesme genişliği	2000 mm
	Maks.kesme yüksekliği	200 mm
	Maks.bıçağın yüksekliği	220mm
Testere bıçağı	Ana testere motoru	18.5KW
	Ana bıçak çapı	Ø550mm
	Ana testere mili çekirdek çapı.	Ø 38mm
	iş mili hızı	4000 dev/dak
koltuk gördüm	Gezici invertör motoru	1.5KW
	ileri hız	Maks.9 m/dak
	Geri hız	Maks.17 m/dak
	Otomatik besleme servo motor	AC 3KW
	Hava basıncı	≥5,0 kg/cm2
	masa yüksekliği	1050 mm
	Genel boyutları	4300×7500×1770
	Gerilim	380V/50Hz





Mekanik karakteristiği:



▲Dokunmatik işlem ekranı:



1. Tip 10 inç çalışma ekranına dokunun.



2. Testere sırasında geçişi kolaylaştırmak için birden fazla çalışma tezgahı seti aynı anda kurulabilir.



3. Önyükleme girişi işlevi.



4. Arıza kendini algılama işlevi.





  Al.plaka sıkma ve besleme tabanı:



1. Kelepçe besleme tabanının her iki yanındaki yatak rayları kaynaklı çelik kirişlerden yapılmıştır.Bir tarafta sert krom kaplama kılavuz raylar ve diğer tarafta düzlem kılavuz raylar, dişliler ve dişli sırası tahrikleri ile eşleştirilir ve manyetik cetvel, hassas ve hızlı sürüş konumlandırması için redüktör ve iki kilovatlık günlük servo motor ile eşleştirilir. .Maksimum hız 6 m/dk'dır.





▲ Sıkıştırılmış kiriş yapısı:



1. Entegre basınç kirişi yapısını, dişli kremayerini ve silindir kollokasyonunu benimseyin, sac malzemeyi yükseltmek ve aşağı bastırmak için basınç kirişini eşit şekilde sürün.Basınç, kesme merkez hattının her iki tarafına eşit olarak dağıtılır.Basmayı önlemek için basınç kirişinin altına kauçuk şerit takıldığında, hassas kesim kalitesini sağlamak için çalışma nesnesinin yüzeyine bastırılır.





Koltuk gördüm:



1. Paralel lineer kızak tasarımı, testere yuvasının hareketli ataletini etkili bir şekilde azaltabilir, dev koltuğun pürüzsüz performansını iyileştirebilir ve en iyi kesme çizgisi doğruluğunu elde etmek için hareketin salınımını etkili bir şekilde azaltabilir.



2. Ana testere motoru 20HP'dir (18,5 kW).Devasa stroku, redüktör ve hassas dişli diş sırası ile sürmek için 2HP (1,5 kW) frekans dönüştürme motorunu benimser.Ana testere, yağ silindirinin yukarı ve aşağı hareketiyle eşleşir, bu nedenle testere, geleneksel zincir iletiminin neden olduğu sıkışma ve ezilme olgusunu önleyerek daha güçlüdür.



3. Testere bıçağı kesme konumu, kesmeye başlamak için program genişliği düzenleme ayarlarına göre yükselen kesme konumunu otomatik olarak bulabilir.



4. Testere yuvasının altına kare boru şeklinde bir toz toplama oluğu yerleştirilmiştir ve filmin iki tarafı birbirini örter ve toz toplama oluğunun en yüksek toz toplama etkisini elde etmesini sağlamak için kesimin kuyruk ucuna kadar uzanır.



5. Testere bıçağı strokunun maksimum kesme hızı 6 m/dak ve 7 m/dak'dır.Kesme hızı, kesme iş parçasının yüksekliğine göre panel düğmesi ile ayarlanabilir ve kesme hızı gerçek zamanlı olarak değiştirilebilir.Kullanıcılar, kesme nesnelerinin doğasına göre tercih ihtiyaçlarını ayarlayabilir.





▲ Ana Tezgah:



Ana çalışma masası aynı zamanda yüzer bir masadır.Sert krom kaplı panel üzerinde bakır hava şamandıra boncukları düzenlenmiştir.Arttırılmış dayanıklılık koşulu altında, işçinin üst sacının çalışma verimliliği de iyileştirilir.





▲Kelepçeler:



1. İş kıskacı sayısının standart konfigürasyonu: 8 adet kıskaç.



2. Her bir kıskaç, iş parçası levhasını bir kol şeklinde çekmek için bir silindir ile donatılmıştır, böylece iş parçasını çektiğinde, çalışma malzemesinin levhayı kenetlemesini sağlayabilir.



▲ Toz geçirmez levha



Segmentli toz geçirmez levha, toz püskürtmeyi etkili bir şekilde engelleyebilen ve güvenlik koruma işlevini gerçekleştirebilen şeffaf plastik levhayı benimser.



▲ Elektronik kontrol kutusu konfigürasyonu:



1. Tüm elektronik parçalar Tayvan'ın orijinal fabrikasından satın alınır.



2. Servo motor ve servo sürücü Delta'dır.



3. Frekans dönüştürücü Tayvan Yingweiteng'dir.



4. Elektronik parçaların hiçbir şekilde soğutma sistemine ihtiyacı yoktur.Elektronik parçaların yaygınlaştırılması için satın alınabilir ve elektronik parçalarla değiştirilebilirler.

Düzenli olarak temizlendiği ve bakımı yapıldığı sürece toz istilası konusunda endişelenmeden pazar.



▲ Güç kaynağı:



1. Güç kaynağı, 380V/50HZ gerilimli endüstriyel üç fazlı bir beslemedir.



▲ Hava basıncı beslemesi:



5-6 kg/cm hava basıncı kullanın





▲ Toz toplama:



1. Tedarikçi, talaş kaldırma işlevini sağlamak için testere makinesiyle eşzamanlı olarak yerinde kurulan sıyırıcı talaş kaldırma sistemi sağlar.





▲ Standart donanım:



1. Bir ana testere bıçağı: karbür testere bıçağı (alüminyum levha için özel).



2. İş kıskaçları: 8 adet.



3. Yüzer besleme masası: 1800mm x 600mm x 2 takım.



4. Araç kutusu bir dizi araç içerir.



5. Ana testere motorunun kayışı makinede düzenlenmiştir.
