Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Şart: | Yeni | Ürün adı: | Fiber Lazer Metal Kesme Makinesi, sac ve tüp lazer kesici |
|---|---|---|---|
| anahtar kelime: | lazer sac kesme, lazer kesme makinası | ana gövde: | Çelik levhalar ve çelik borular kaynaklı yapı |
| İşlev: | Metal Malzemelerin Kesilmesi, Kesilmesi ve Gravür | Kontrol: | Cypcut CNC kontrol sistemi |
| Kontrol yazılımı: | Kıbrıs, Kıbrıs | Lazer Kaynağı: | IPG, Raycus, Max |
| soğutma modu: | Su Soğutma, Su soğutma ve koruma sistemi, Endüstriyel su soğutucu | Desteklenen Grafik Formatı: | AI,DXF,PLT,DST,CAD |
| kesme kalınlığı: | Malzemeye bağlıdır, Malzemeler, 0-16 mm karbon çeliği, 0-8 mm paslanmaz çelik | Çalışma alanı: | 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm |
| lazer gücü: | 1000W / 2000W / 3000W / 4000W | Sürüş Sistemi: | Yaskawa.Delta,Fuji.Panasonic servo üniteleri |
| sürme: | X,Y,Z tüm servo motor | Kesim Alanı: | L4010mm*W2010mm |
| Tüp şekilleri: | Yuvarlak boru, kare boru, eliptik boru, anizotropik boru | Kesme borusu uzunluğu: | 1000-6000mm |
| kesme boru çapı: | 20-150mm | Renk: | Standart renk veya Özelleştirilmiş |
| Başvuru: | Lazer Kesim, Lazer Kazıma | Bakım: | Uzaktan çevrimiçi teşhis ve algılama |
| Sertifika: | ISO,SGS,CCC | Garanti: | 1-2 yıl |
| Satış Sonrası Hizmet Sağlandı: | Denizaşırı makinelere hizmet verebilecek mühendisler | ||
| Vurgulamak: | cnc tüp lazer kesim makineleri,cnc lazerli boru kesiciler PSL,cnc lazerli boru kesim makineleri PSL |
||

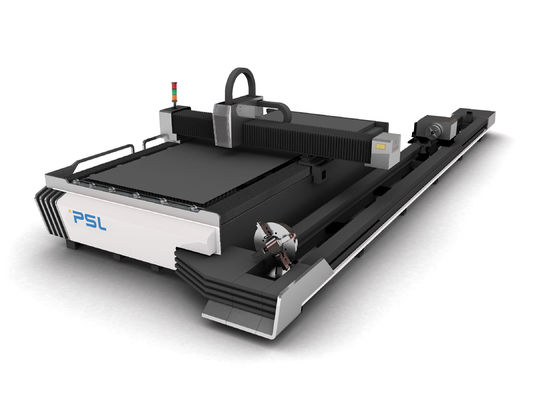

Tek Tezgah Sac & Boru Karışık lazer kesim CNC Fiber Lazer Kesim makinesi
Ana teknik karakteristik,
Paradan tasarruf etmekle karşılaştırıldığında, makinenin iki işlevi vardır, boruyu kesebilir, ayrıca tahtayı kesebilir
Uygulanabilir Endüstri:
◆ Paslanmaz çelik, karbon çeliği, mangan çeliği, yay çeliği, titanyum alaşımı, galvanizli sac, alüminyum levha, pirinç, bakır ve diğer metal malzemelerin kesilmesinde yaygın olarak kullanılır.
◆ Ultra yüksek tip, özel metal malzeme kesimi.
◆ Metal yuvarlak boru, kare boru, L şekilli metal, H Şekilli metal vb.
Uygulanabilir Malzemeler:
Karbon çelik levhalar:0-16mm
Karbon çelik boru/boru: 0-12 mm
Paslanmaz çelik levha : 0-8mm
Paslanmaz çelik boru/boru: 0-6 mm.
Alüminyum levha ve tüp/boru: 0-6mm
Ölçülen kalınlığın üzerinde yüksek hızlı yüksek kesim kalitesi kesim kalınlığı mevcuttur.
Makine yapısı,
makine yatağı
Makine yatağı, entegre kaynak yapısını, yüksek sıcaklıkta su verme işlemini ve ardından titreşimli yaşlanma işlemini benimser.İyi sertlik ve yüksek hassasiyete sahiptir ve deformasyon olmadan uzun süre kullanılabilir.
Sabit tezgah
Makine, portal yapısı, Tayvan YYC yüksek hassasiyetli yüksek hızlı kremayer ve pinyon (Herion) çift taraflı tahrik ve lineer kılavuzu, kararlı iletim ve yüksek hassasiyetle benimser.
Sabit çalışma masası ana çerçevesi: ultra kalın levhanın tüm bükme işlemi benimsenir ve daha sonra tüm kaynak, büyük taşıma kapasitesine sahip olacak şekilde oluşturulur.
Tüp/Boru kesme Cihazı
Otomatik ayna
Pnömatik otomatik ayna, yuvarlak boruyu, kare boruyu ve oval şekilli boruyu hızlı bir şekilde sıkıştırabilir.
Patentli ayna teknolojisi, otomatik merkezleme için yuvarlak boruyu, kare boruyu ve oval şekilli boruyu destekleyebilen dört pençeye sahiptir.
Dairesel boru ve diğer malzemeler, sıkma merkezleme işlevini otomatik olarak uygular.
İnce ayna tasarımı, kuyruğun kesilmesini gerçekleştirmek için sabit aynanın içine kolayca girebilir.
Sabit ayna
Sabit ayna, boruyu sıkıştırmak için dört pençe kullanır ve pençe ucu makara mekanizması ile donatılmıştır ve hızlı bir şekilde kelepçeleyebilir ve merkezleyebilir.
Aynanın bir servo motor tahriki ve hareketli aynası vardır, ikisi aynı anda dönebilir, bu da boruda bozulma olmadan boru kesiminin hızlı dönmesini sağlayabilir.
Çapraz Kiriş
Kiriş bir bütün olarak kaynaklanır.İki kez yüksek sıcaklıkta söndürme ve titreşim yaşlanmasından sonra, kiriş yüksek hassasiyetli işleme ile oluşturulur.
Boruları işlemek ve kesmek için uzatılmış Çapraz kiriş (Y ekseni).
X, Y, Z, W ekseni hareket kontrolü
X, Y, Z ekseni ve Torna W ekseni, yüksek hassasiyet, yüksek hız, büyük tork, büyük atalet, istikrarlı ve dayanıklı performans ile yüksek torklu servo motorları benimser.
Atık boşaltma sistemi
Yatağın alt kısmı, üretim sürecindeki atıkları ve küçük parçaları toplayabilen bir araba ile donatılmıştır.
Toz giderme sistemi
CNC lazer kesim tezgahı tezgahı, üretim sürecindeki toz, atık gaz ve diğer maddeleri uzaklaştırmak için kullanılan özel bir bölme toz alma sistemine sahiptir.
Ana teknoloji parametreleri,
| İsim | Sac & Tüp KarışıkFiber lazer kesim makinesi | |
| model | FCLT4020-3000W | |
| lazerin gücü | 3000w | |
| lazer kaynağı | RAYCUS/IPG | |
| BPP,aa*mrad | 1.27 | |
| lazer dalga boyu | 1070nm | |
|
Maksim Kesme Kalınlığı (Levha ve Tüp) |
Karbon çelik(O2) | 14-16mm |
| Paslanmaz çelik(N2) | 6-8 mm | |
| Alüminyum levha/Tüp | 4-6 mm | |
| Pirinç Levha/Tüp | 4mm | |
| Maksimum kesme hızı | 60-80m/dk(malzemelere göre) |
| Maks.hızlanma | 1.0G |
| Enerji istikrarsızlığı | ≤%2 |
| desteklenen grafik formatları | CAD,CorelDraw yazılımı,DXF/DWG/PLT |
| kesim alanı | 4000×2000 |
| X ekseni seyahat | 4010 |
| Y ekseni seyahat | 2010 mm |
| Z ekseni seyahat | 120 mm |
| W ekseni ayar aralığı | 360 derece |
| yeniden konumlandırma doğruluğu | ±0.03mm/m |
| X/Y ekseni konumunun doğruluğu | ±0.03mm/m |
| Maks.tezgahın yükleme ağırlığı | 700kg |
| makinenin gücü | 350V-420V/50Hz |
| makinenin ağırlığı | 5500kg |
| Boyutlar | detaylı tipe göre ölçülmüş |
Ana bileşenler,
| 1.Kontrolör |
Cypcut kontrol sistemi - Akıllı grafik düzenini gerçekleştirebilen, kesme yollarını otomatik olarak seçip eşleştirebilen, işlem süresinden tasarruf sağlayan |
| 2.Lazer Kaynağı |
Ünlü Marka Raycus / Max / IPG -Katı hal lazeri 50.000 saatten fazla sürer;1000w, 1500W, 2000W, 3000W vb. çeşitli güç seçenekleri |
| 3. Otomatik odaklama |
Kapasitif Otomatik yükseklik ayarlı Raytools veya WSX veya PRECITEC Kesme Başlığı -Farklı kalınlıktaki sac metallerin en iyi kesme etkisini elde etmek için kesme işleminde odak noktası otomatik olarak ayarlanacaktır. |
| 4.Servo sistemi |
Japonya YASKAWA veya FUJI veya DELTA Servo sürücü ve motor |
| 5. Redüktör |
Japonya Shimpoo / MOTOR Redüktör -Makineyi daha güçlü ve kararlı hale getirmek için geleneksel raf ve kayışı değiştirmek için kullanılır |
|
6. Yüksek doğruluk Dişli Rafı ve Lineer kılavuz |
Hassas şanzıman Tayvan markası HIWIN, TBI, YCC, HERION -±0.02mm/300mm'ye ulaşabilen
|
| 7. Soğutma Chiller |
Hanlı / Tongfei Çift sirkülasyon sistemi, ısı değişim titanyum tüp, aşırı sıcaklık alarmı, akış koruması, su seviyesi koruması fiber lazer özel soğutma suyu deposu |
| 8.Voltaj regülatörü | Kararsız voltajlı bazı Ülkeler ve Bölgeler için isteğe bağlı |
