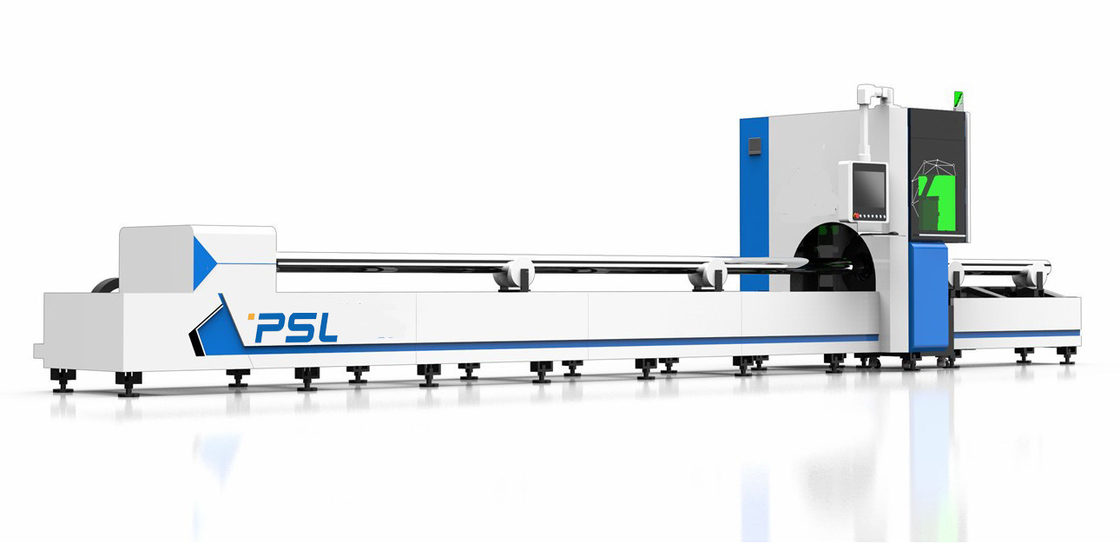

Tüp CNC Lazer Makinesi 500w 1000W 2000W 3000W Cnc Fiber Lazer Kesici

Metal Tüp/Boru İşleme Lazeri 1000W 2000W 3000W Kesici CNC Fiber Lazer Tüp Kesme makinesi

Fiber lazer tüp kesme makinesinin kısa tanıtımı,

1. Lazer kesim prensibi

Lazer kesim, lazer ve malzeme arasındaki etkileşim yoluyla malzemenin yüzeyine yüksek yoğunluklu lazer yaymaktır, kesilen nesne eritilir veya buharlaştırılır ve kesilen nesne yüksek hızlı hava akışı yardımıyla kesilir.

2. Lazer kesim özellikleri ve avantajları

2.1 boru kesme makinesi, maliyet ve yerden büyük ölçüde tasarruf sağlayan her türlü boruyu kesebilir.İşleme aralığı geniştir ve farklı çap ve uzunluktaki borular işlenebilir.Elektrikli döner şaft benimsenmiştir, hız ayarlanabilir ve işlem uygundur ve düşük gürültü, yüksek hız ve yüksek hassasiyet özelliklerine sahiptir;Profesyonel boru ve tüplerin kesişen çizgiyi kesmesi için en iyi seçimdir.

1. Dal ekseni ve ana eksen eksantrik ve eksantrik olmayan dikey kesişim koşullarını karşılamak için ana boru üzerinde farklı yön ve çaplarda birkaç silindirik kesişen çizgi deliği kesebilir (ana branş borusu dairesel borudur).

2. Silindir kesişen hattın ucu, dal ekseninin dikey kesişme ve eğik kesişme koşullarını ve ana eksen eksantrik ve eksantrik olmayan koşullarını karşılayan dal borusunun sonunda kesilebilir.

3. Borunun duvarındaki çeşitli şekilleri kesebilir;Dairesel borunun ucundaki eğimli uç yüzünü kesebilir.

4. Dairesel ana boru ile kesişen branşman borusunun ucu kesilebilir (ana branşman borusu yuvarlak borudur);Kare boru yüzeyinde çeşitli şekiller kesebilir.

5. Kesme yüzeyi pürüzsüz ve çapaksız.

6. Lazer kesim kafası malzeme yüzeyine temas etmeyecek ve iş parçasını çizmeyecektir.

7. Yarık en dardır, ısıdan etkilenen alan en küçüktür, iş parçasının yerel deformasyonu çok küçüktür ve mekanik deformasyon yoktur.

8. Her türlü şekil, boru ve diğer özel şekilli malzemeleri işleyebilir.

2.2 Lazer çalışırken yalnızca elektrik enerjisine ihtiyaç duyar ve lazerin ek gazını üretmesine gerek yoktur ve en düşük işletme ve bakım maliyetine sahiptir;

2.3 fiber lazer, yarı iletken modüler ve yedekli tasarımı benimser ve rezonatörde optik lens yoktur ve başlatma süresine ihtiyaç duymaz.Aksesuar maliyetini ve bakım süresini azaltan ayar, bakım ve yüksek stabilite avantajlarına sahiptir.Bu geleneksel lazerle kıyaslanamaz;

2.4 tüm makinenin optik iletimi, reflektör, basit optik yol, kararlı yapı ve harici optik yoldan bakım gerektirmeyen karmaşık optik kılavuz sistemi olmadan optik yönlendirmedir;

2.5 kesme kafası, az tüketen koruyucu lensler, kolimatörler, odaklama camları ve diğer değerli sarf malzemelerini içerir;

2.6 fiber optik dışa aktarma, mekanik sistem tasarımını çok basit ve robot veya çok boyutlu çalışma tezgahı ile entegrasyonu kolay hale getirir;

3. CNC Kontrol sistemi

Shanghai Baichu tarafından yapılan CNC kesim yazılımı, grafiksel arayüze ve rahat kullanıma sahiptir.Profesyonel kesim kontrol yazılımı, isteğe göre çeşitli grafikler ve karakterler tasarlayabilir ve gerçek zamanlı olarak işlenebilir.CAD, CorelDRAW ve diğer profesyonel çizim yazılımlarını destekler.Borunun yönetimini ve kullanımını maksimum ölçüde geliştiren programlama, düzen, metin işleme ve süreç ayarı gibi güçlü işlevlere sahiptir.Kesme yazılımı aşağıdaki işlevlere ve özelliklere sahiptir:

3.1 içe aktarma, mikro bağlantı, kesme sırası, optimize edilmiş kesme yolu ve optimize edilmiş hız vb.

3.2 borunun kullanım oranını iyileştirin: parça boşluğunun düzenlenmesini, parçalarda gömülü yerleşim düzenini, parçaların simetrik devrilme düzenini, parçaların döndürülmesini ve üst üste binmeyi ve şekil çarpışmasını önleyebilir.

3.3 keskin açı işleme: otomatik olarak tanınabilen ve ayarlanabilen iç / dış açı işleme.

3.4 güçlü karakter işleme işlevi: katı sözcükleri içi boş sözcüklere dönüştürebilir.

3.5 Ortak kenar bölümünün kesme verimliliği, boru kullanım oranını artırmak için optimize edilmiştir

Ana bileşenler,
