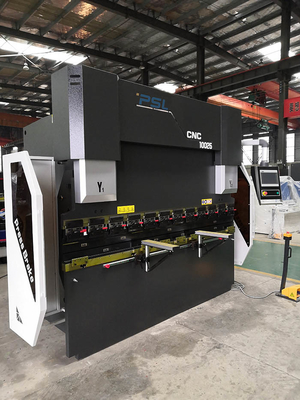

CNC Torsiyon Çubuğu Senkronizasyonu.Hidrolik Abkant pres bükme makinesi XY ekseni servo motorları
Özellikler:
- Abkant pres imalat makinesi çerçevesi, büyük bir zemin delme ve freze makinesi tarafından bütünleşik olarak işlenir ve tam çerçeve kaynaklıiyi sertlik ve stabilite ile..
2. Burulma çubuğu, mekanik, limit stoper dengesinin yüksek hassasiyetle senkronizasyonunu zorladı.Dövme malzeme Bar gövdesi iyi rijitlik ve elastikiyete sahiptir ve kolay ayar tertibatına sahiptir.
3. Entegre yüksek kaliteli hidrolik transmisyon sistemi, ram iletimi sayesinde geniş hız regülasyonu, istikrarlı ve güvenilir performans.Siemens motorlar, Sunny pompalar ve Rexroth hidrolik valfler kullanılmaktadır.
4. Sızdırmazlık etkisini arttırmak için yağ silindiri tertibatından bağımsız olarak ram ayar mekanizması, Y ekseni servo motor sürüşü.
5. Üst takım, kolayca montaja yardımcı olan Hızlı bağlama, birçok farklı açıklığa sahip 4 yollu dövme V Kalıbı ile donatılmıştır.
6.Arka dayama (X ekseni) çelik yapı ile kaynaklanmıştır ve yüksek rijitliğe sahiptir.SERVO motor, vidalı mil ve lineer motor ile tahrik edilir.yüksek hassasiyet sağlamak için kılavuz.Parmağın yüksekliği manuel olarak hızlı bir şekilde ayarlanabilir.
7. Karanlık yerde veya gecede ince çalışma için LED ışıklı ön ram kapağı.
II.WC67K-80/3200'ün Ana Teknik verileri:
| 1 |
Nominal basınç (KN) |
800 |
| 2 |
Maks.Bükme uzunluğu (mm) |
3200 |
| 3 |
Dis.Ev arası(mm) |
2560 |
| 4 |
Boğaz derinliği (mm) |
320 |
| 5 |
Ram vuruşu (mm) |
120 |
| 6 |
Yaklaşma hızı (mm/s) |
60 |
| 7 |
Çalışma Hızı (mm/s) |
7 |
| 8 |
Geri dönüş hızı (mm/sn) |
70 |
| 9 |
Maks.açılış yüksekliği (mm) |
350 |
| 10 |
Ana motor gücü (KW) |
7.5 |
| 11 |
Boyutlar(m)L*W*H |
3.5*1.55*2.3 |
| 12 |
Ağırlık (ton) Yaklaşık. |
6.0 |
III.Ana bileşenler:

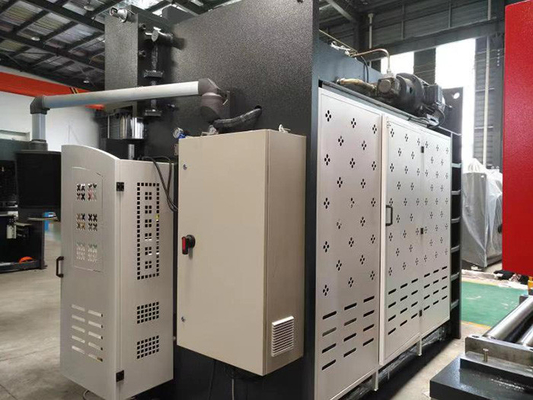

- Yüksek kaliteli Hidrolik sistem:
Contalar: B+S Almanya, NOK Japonya
Yön valfleri: Bosch-Rexroth veya diğer fanous marka
Takma vanaları: Çin
Yağ pompası: ALLEAD ALMANYA
- Elektrik sistemi:
Anahtar, Düğme: SCHNEIDER
Röle, Kontaktör: SCHNEIDER
İnverter: DELTA Tayvan, Schneider
NC kontrolörü: ESTUN E300, DELEM DA41T, TP10S,SNC53
Ayak anahtarı : KACON Güney Kore
WC67K serisi ana Özellikler.
| modeli |
Kuvvet |
Maks.Uzunluk |
Dikey |
Derinlik |
Felç |
Maks.Açılış |
Güç |
L*W*H(mm) |
Ağırlık |
| 40 ton/2000 |
400 |
2000 |
1650 |
220 |
100 |
320 |
5.5 |
2000*1200*1910 |
2750 |
| 40 ton/2500 |
400 |
2500 |
1850 |
220 |
100 |
320 |
5.5 |
2500*1200*1910 |
3000 |
| 50 ton/2200 |
500 |
2200 |
1850 |
220 |
100 |
320 |
5.5 |
2000*1200*1910 |
2950 |
| 50 ton/2500 |
500 |
2500 |
1850 |
220 |
100 |
320 |
5.5 |
2500*1210*2000 |
3400 |
| 63 ton/2500 |
630 |
2500 |
1900 |
220 |
120 |
320 |
5.5 |
2500*1300*2210 |
4000 |
| 63 ton/3200 |
630 |
3200 |
2560 |
220 |
120 |
320 |
5.5 |
3200*1300*2210 |
4800 |
| 80 ton/2500 |
800 |
2500 |
1990 |
320 |
120 |
320 |
7.5 |
2500*1400*2300 |
5700 |
| 80 ton/3200 |
800 |
2500 |
2560 |
320 |
120 |
350 |
7.5 |
3200*1500*2300 |
6020 |
| 80 ton/4000 |
800 |
4000 |
3000 |
320 |
120 |
350 |
7.5 |
4000*1500*2400 |
7000 |
| 100 ton/2500 |
1000 |
2500 |
2020 |
320 |
150 |
400 |
7.5 |
2500*1600*2400 |
6000 |
| 100 ton/3200 |
1000 |
3200 |
2600 |
320 |
150 |
400 |
7.5 |
3200*1600*2600 |
6800 |
| 100 ton/4000 |
1000 |
4000 |
3000 |
320 |
150 |
400 |
7.5 |
4000*1600*2700 |
8000 |
| 125 ton/2500 |
1250 |
2500 |
2020 |
320 |
150 |
400 |
11 |
2500*1600*2400 |
6500 |
| 125 ton/3200 |
1250 |
3200 |
2580 |
320 |
150 |
400 |
11 |
3200*1600*2600 |
7200 |
| 125 ton/4000 |
1250 |
4000 |
3000 |
320 |
150 |
400 |
11 |
4000*1600*2700 |
8800 |
| 160 ton/3200 |
1600 |
3200 |
2600 |
320 |
200 |
460 |
11 |
3200*1700*2700 |
9500 |
| 160 ton/4000 |
1600 |
3200 |
3000 |
320 |
200 |
460 |
11 |
4000*1700*2800 |
10500 |
| 160 ton/5000 |
1600 |
4000 |
4000 |
320 |
200 |
460 |
11 |
5000*1900*3100 |
13000 |
| 160 ton/6000 |
1600 |
6000 |
5000 |
320 |
200 |
460 |
11 |
6300*1900*3200 |
18500 |
| 200 ton/3200 |
2000 |
3200 |
2500 |
320 |
200 |
460 |
15 |
3200*1950*2800 |
10500 |
| 200 ton/4000 |
2000 |
4000 |
3000 |
320 |
200 |
460 |
15 |
4000*1950*2800 |
12600 |
| 200t/5000 |
2000 |
5000 |
4000 |
320 |
200 |
460 |
15 |
5000*1950*3100 |
15500 |
| 200 ton/6000 |
2000 |
6000 |
5000 |
320 |
200 |
460 |
18.5 |
6000*1950*3300 |
21000 |
| 250 ton/3200 |
2500 |
3200 |
2600 |
400 |
250 |
530 |
18.5 |
3250*2000*3200 |
15500 |
| 250 ton/4000 |
2500 |
4000 |
3200 |
400 |
250 |
530 |
18.5 |
4000*2000*3400 |
18200 |
| 250 ton/5000 |
2500 |
5000 |
4000 |
400 |
250 |
530 |
18.5 |
5000*2000*3400 |
22500 |
| 250 ton/6000 |
2500 |
6000 |
5000 |
400 |
250 |
530 |
18.5 |
6000*2000*3400 |
27500 |
| 300 ton/3200 |
3000 |
3200 |
2530 |
400 |
250 |
530 |
22 |
3200*2000*3450 |
18500 |
| 300 ton/4000 |
3000 |
4000 |
3200 |
400 |
250 |
530 |
22 |
4000*2000*3450 |
22500 |
| 300 ton/5000 |
3000 |
5000 |
4000 |
400 |
250 |
530 |
22 |
5000*2000*3450 |
25000 |
| 300 ton/6000 |
3000 |
6000 |
5000 |
400 |
250 |
530 |
22 |
6000*2000*3450 |
30000 |
| 400 ton/4000 |
4000 |
4000 |
3000 |
400 |
250 |
530 |
30 |
4000*2180*3500 |
25000 |
| 400 ton/5000 |
4000 |
500 |
4000 |
400 |
250 |
530 |
30 |
5000*2180*3500 |
29000 |
| 400 ton/6000 |
4000 |
6000 |
5000 |
400 |
250 |
530 |
30 |
6000*2180*3800 |
35000 |
| 500 ton/4000 |
5000 |
4000 |
3000 |
400 |
250 |
590 |
45 |
4000*2580*3500 |
35000 |
| 500t/5000 |
5000 |
6000 |
4000 |
400 |
250 |
590 |
45 |
5050*3500*3700 |
44000 |
| 500 ton/6000 |
5000 |
6000 |
5000 |
400 |
320 |
590 |
45 |
6050*3500*3700 |
55000 |
| 600t/4000 |
6000 |
6000 |
3000 |
400 |
320 |
590 |
55 |
4050*4500*3700 |
45000 |
| 600t/6000 |
6000 |
6000 |
5000 |
400 |
320 |
590 |
55 |
6050*4500*3700 |
60000 |
Açıklamalar: Parametrelerin yeni tasarıma göre değiştirilip değiştirilmediğini lütfen anlayın.En yeni bilgileri almak için lütfen bizimle iletişime geçin
