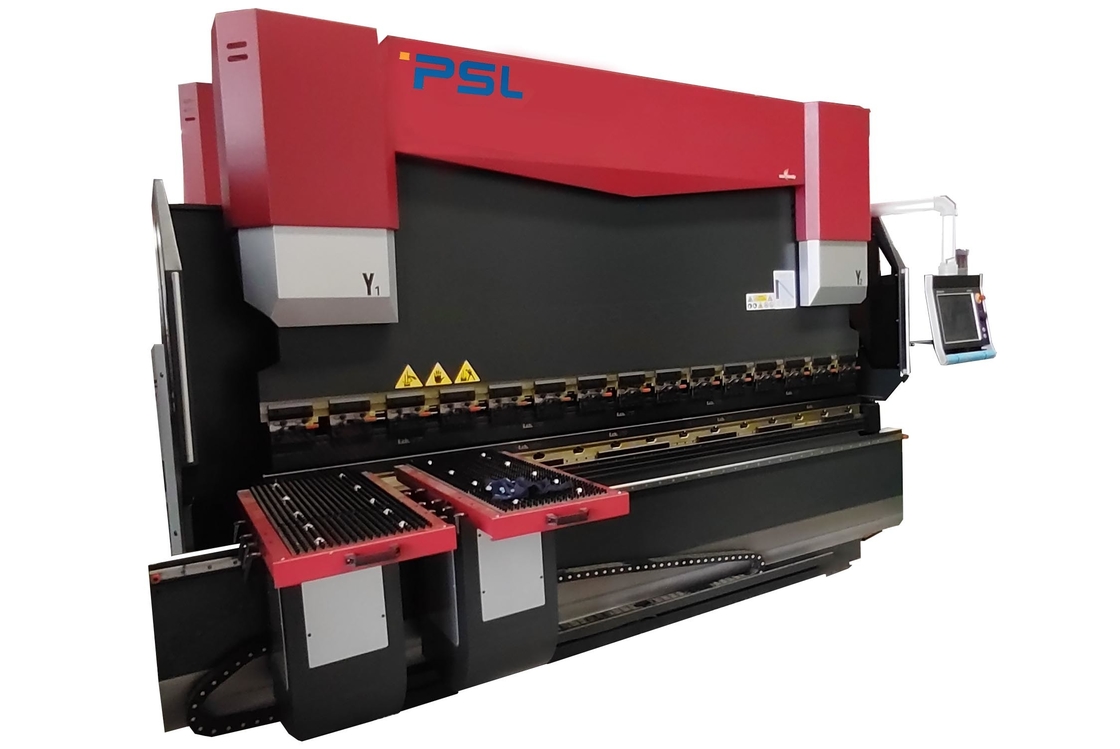

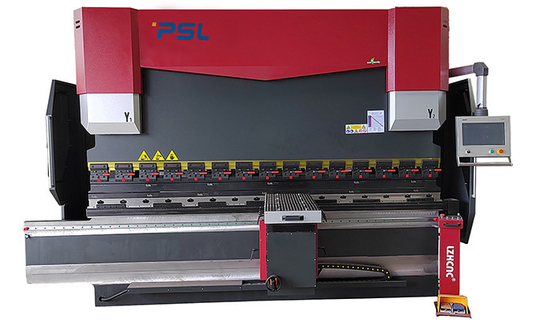

9 Eksen Ön takip platformu CNC Hidrolik Abkant Pres Makinası 170Ton 10'

CNC Sac Bükme CNC Ön Takip Destekli Çok Eksenli Abkant Pres





Uygulama Tanıtımı,

Bu CNC pres freni, metal levhayı çeşitli geometrik kesit şekillerine sahip iş parçalarına bükmek için araçları (standart veya özel aletler) kullanır.

Soğuk haddeleme sac işleme için tasarlanmış bir sac şekillendirme makinesidir.

Otomobil, uçak imalatı, hafif sanayi, gemi yapımı, konteyner, asansör, demiryolu araçları ve diğer endüstriler gibi sac bükme işlemlerinde yaygın olarak kullanılmaktadır.





Makinenin Prensibi ve Özellikleri:





1, Abkant Pres Yapısı:
1) Komple çelik kaynaklı yapı;bensağ ve sol kanatlar, çalışma masası ve silindir kaidesi bütün bir çerçeveye kaynaklanmıştır.

2) Kaynaktan sonra, iç stres tavlama ile ortadan kaldırılır, bu nedenle tüm çelik güçlüdür ve stabilite iyidir.
2) Makinenin güvenilirliğini ve hassasiyetini sağlamak için ANSYS sonlu elemanlar analiz yazılımı.



2, Hidrolik sistem:
1) ithal edilen entegre kontrol sistemiAlmanya;
2) Boru hatlarının kurulumunu azaltın;
3) Çalışma kararlılığını ve daha iyi görünümü sağlayın.



3, Ana yağ silindirleri:
1) Kapalı çevrim kontrol modu: Almanya elektro-hidrolik servo valf ve ithal ızgara cetveli;

2)Yüksek frekanshidrolik kontrol teknolojisi, daha hızlı, daha verimli ve doğru.
3) Geleneksel mekanik durdurma bükme makinelerinden tamamen farklıdır;
4) Kayma pozisyonunun ve bükülmenin yüksek hassasiyeti;
5) Doğru ve kararlı çalışma



4, Arka dayama:
1) Durma hassasiyetini sağlamak için yüksek kaliteli vidalı mil ve lineer kılavuz.
2) Müşterinin ihtiyacına göre daha işlevsel çok eksenli engelleme mevcuttur.

3)Karmaşık şekiller iş parçalarına göre, arka dayama kirişine monte edilmiş Lineer kılavuza monte edilmiş standart 2 parmak seti, 4 veya 5 parmak arka dayama sistemi ve seçiminiz için ilgili kalıplar mevcuttur.



5, Vücut iki tarafı:
1) Her iki tarafa da C şekilli plakalar takılmıştır;
2) Yüksek hassasiyetli Izgara cetveli C şekilli plakalar üzerindedir;
3) Bükme işlemi sırasında makine gövdesinin bozulmasından kaynaklanan bükme hassasiyeti üzerindeki etkilerden kaçının.



6, CNC kontrolörü:

1) Tüm eylemler (X,R,Z eksenleri çalışıyor)Arka dayama durdurucuCNC sistemi ile;

2) Ram'ın vuruşu CNC sistemi tarafından kontrol edilir

3) Hidrolik sistem akışı ve basıncı CNC sistemi tarafından kontrol edilir.

4) Sapma telafisinin ayarlanması CNC sistemi tarafından kontrol edilir

5) Tüm işlemler rahat ve hızlıdır.









Temel yapılandırma:





Numara	İsim	Model/Üretim
1	CNC Sistemi	Hollanda Delem DA66T Kontrol Cihazı ESA S650 SİBELEC CT12 LZ-1000
2	Elektrik	Fransa Schneider Electrics
3	arka dayama	Vidalı mil + lineer kılavuz;Lineer kılavuz üzerinde hareket eden 2 set parmak
4	Ana Motor	Siemens AC motor
5	Servo Motor	Nanjing Estun
6	Servo Sürücü	Nanjing Estun
7	Pedal Anahtarı	KACON, Güney Kore
8	Conta bileziği	BAUSER ve Busak+Shamban, Almanya

9	Hidrolik sistem	Rexroth, Almanya
10	Yağ pompası	Almanya ALLEAD yüksek performanslı ve düşük gürültülü içten dişli pompa
11	Yağ Boru Bağlantı Elemanları	Almanya EMB
12	En iyi araç ve V-Die	Bir set standart üst alet ve V Kalıp
13	arka dayama	Tayvan vidalı ve lineer kılavuz
14	Yağ Silindiri	Çin Taifeng
15	Hızlı Sıkma	Çin markası
16	Sapma Telafisi	Mekanik Kompanzasyon/taç tablosu

17	ızgara cetveli	İtalya GIVI
18	Standart Eksen	8 +1(Y1, Y2, X,R,Z1,Z2,Z3,Z4+V )





Ana Parçaların Tanıtımı:



-- CNC kontrolörü DELEM DA66T:



 -- Rexroth servo hidrolik sistem:











-- Almanya EMB Eklemleri











-- GIVI Izgara Cetveli

CNC Abkant pres, tamamen kapalı döngü elektro-hidrolik servo kontrol kullanır,

Ram konum sinyalleri, iki taraflı Sensör Cetveli ile CNC sistemine geri bildirimde bulunabilir,

daha sonra CNC kontrolörü DA66T, yağ akışını değiştirerek yağ miktarını ayarlar.açılış boyutusenkron valf

, burada aynı seviyede çalışan ram Y1, Y2'yi kontrol ederek çalışma masasının paralel durumunu korur.









-- Mekanik Kaplama/telafi tablosu

• Yerel sapma kompanzasyon mekanizması, mekanik bir enterferans tablosu kompanzasyon yapısı kullanır.CNC kontrolör otomatik hesaplama kontrolü.









-- Arka dayama durdurucu,

● Servo motor tarafından vidalı mil ile sürülen X ekseni

● Servo motor tarafından vidalı mil veyaRaf ve pinyon

● Parmakların konumunu manuel olarak ayarlama

● Z1,Z2 eksenleri (parmak 1 ve 2) servo motor tarafından iyiRaf ve pinyon (Opsiyonel)

  ● Bükme sırasında çelik levha takibini desteklemek için servo motorlar tarafından tahrik edilen Z3,Z4 eksenleri

● tüm driveServo Motorlar













  - Üst aleti hızlı ve kolay bir şekilde sabitlemek için Hızlı Sıkma









--Makinede Standart Üst takım ve Double V-Die (Amada stili)

Malzemeler: 42CrMo

Genel su verme işlemi, yüksek sertlik ve iyi aşınma direnci.

Tek veya Çift V-kalıp V8,V12,V16 (özelleştirilmiş)









-- Almanya BAUSER ve Busak+Shamban silindir Contaları









  --Güvenilir elektrik sistemi

• Elektrik bileşeni (Röle, Kontaktörler) Fransa Schneider
• Garanti için toz geçirmez kabin sınıfı IP54yüksek kaliteli elektrik sistemi
• Açık kapı ve güç kapatma işlevi
• Yüksek kaliteli Estun servo motor sürücüleri
