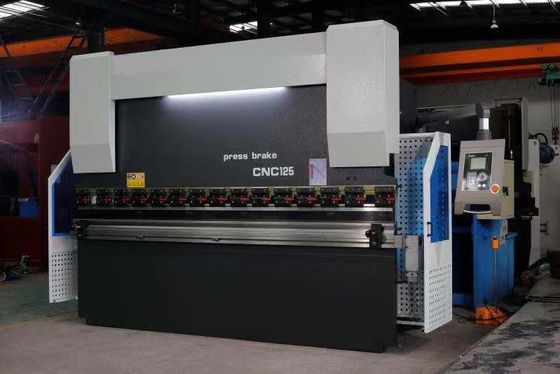

300T 3200mm NC Plaka bükme hidrolik pres fren makinesi
I. Fonksiyonlar ve Özellikler:
Abkant Pres, iyi sertlik ve stabilite ile iç stresin giderilmesi için yaşlanmanın titreşimli tedavisi olan tam çelik plaka kaynaklı yapıdır.
Burulma çubuğu, mekanik, iki tarafta sınır durdurucu dengesinin senkronizasyonunu zorladı.
Entegre hidrolik sistem, ram iletimi sayesinde büyük hız düzenlemesi, kararlı ve güvenilir
verim.
Sızdırmazlık etkisini arttırmak için yağ silindiri tertibatından bağımsız ram ayar mekanizması.
Üst takım, Hızlı sıkma, çeşitli açıklıklara sahip 4 yollu V-Kalıp ile donatılmıştır.
II.Ana Teknik veriler:
| 1 |
Nominal basınç (KN) |
3000 |
| 2 |
Çalışma masasının uzunluğu (mm) |
3200 |
| 3 |
Dis.Çerçeveler arasında (mm) |
2530 |
| 4 |
Boğaz derinliği (mm) |
400 |
| 5 |
Ram vuruşu (mm) |
250 |
| 6 |
Yaklaşma hızı (mm/s) |
70 |
| 7 |
Çalışma Hızı (mm/s) |
7 |
| 8 |
Geri dönüş hızı (mm/sn) |
80 |
| 9 |
Maks.açılış yüksekliği (mm) |
530 |
| 10 |
Ana motor gücü (KW) |
22 |
| 11 |
Boyutlar(m)L*W*H |
3.2*2.0*3.45 |
| 12 |
Ağırlık (ton) Yaklaşık. |
18.5 |
III.Ana bileşenler:
- Hidrolik sistem:
Contalar: B+S Almanya/NOK Japonya
Yön valfleri: Bosch-Rexroth veya diğer ünlü markalar
Takma vanaları: Çin
Yağ pompası: ALLEAD Almanya
- Elektrik sistemi:
Anahtar, Düğmeler: SCHNEIDER Fransa
Röle, Kontaktör: SCHNEIDER
İnverter: DELTA Tayvan veya INVT Çin
NC kontrolör: ESTUN E21 veya E22, TP07, XY eksenini kontrol etmek için normal motorlarla
X,Y eksenini kontrol etmek için servo motorlu SNC53,TP10S veya DELEM DA41T
- Arka dayama :Vidalı + Doğrusal Kılavuz Tayvan
IV.WC67K serisi Özellikler
| modeli |
Kuvvet |
Maks.Uzunluk |
Dikey |
Derinlik |
Felç |
Maks.Açılış |
Güç |
L*W*H(mm) |
Ağırlık |
| |
|
|
|
|
|
|
|
|
|
| WC67K-40t/2200 |
400Kn |
2200mm |
1850 mm |
220mm |
100 mm |
320mm |
5.5KW |
2000*1200*1910 |
2750Kg |
| WC67K-40t/2500 |
400Kn |
2500 mm |
1850 mm |
220mm |
100 mm |
320mm |
5.5KW |
2500*1200*1910 |
3000Kg |
| WC67K-50t/2200 |
500Kn |
2200mm |
1850 mm |
220mm |
100 mm |
320mm |
5.5KW |
2000*1200*1910 |
2950Kg |
| WC67K-50t/2500 |
500Kn |
2500 mm |
1850 mm |
220mm |
100 mm |
320mm |
5.5KW |
2500*1210*2000 |
3400Kg |
| WC67K-63t/2500 |
630Kn |
2500 mm |
1900 mm |
220mm |
120 mm |
320mm |
5.5KW |
2500*1300*2210 |
4000Kg |
| WC67K-63t/3200 |
630Kn |
3200mm |
2560mm |
220mm |
120 mm |
320mm |
5.5KW |
3200*1300*2210 |
4800Kg |
| WC67K-80t/2500 |
800Kn |
2500 mm |
1990 mm |
320mm |
120 mm |
320mm |
7.5KW |
2500*1400*2300 |
5700Kg |
| WC67K-80t/3200 |
800Kn |
2500 mm |
2560mm |
320mm |
120 mm |
350mm |
7.5KW |
3200*1500*2300 |
6020Kg |
| WC67K-80t/4000 |
800Kn |
4000 mm |
3000mm |
320mm |
120 mm |
350mm |
7.5KW |
4000*1500*2400 |
7000Kg |
| WC67K-100t/2500 |
1000Kn |
2500 mm |
2020mm |
320mm |
150 mm |
400 mm |
7.5KW |
2500*1600*2400 |
6000Kg |
| WC67K-100t/3200 |
1000Kn |
3200mm |
2600mm |
320mm |
150 mm |
400 mm |
7.5KW |
3200*1600*2600 |
6800Kg |
| WC67K-100t/4000 |
1000Kn |
4000 mm |
3000mm |
320mm |
150 mm |
400 mm |
7.5KW |
4000*1600*2700 |
8000Kg |
| WC67K-125t/2500 |
1250Kn |
2500 mm |
2020mm |
320mm |
150 mm |
400 mm |
11KW |
2500*1600*2400 |
6500Kg |
| WC67K-125t/3200 |
1250Kn |
3200mm |
2580mm |
320mm |
150 mm |
400 mm |
11KW |
3200*1600*2600 |
7200Kg |
| WC67K-125t/4000 |
1250Kn |
4000 mm |
3000mm |
320mm |
150 mm |
400 mm |
11KW |
4000*1600*2700 |
8800Kg |
| WC67K-160t/3200 |
1600Kn |
3200mm |
2600mm |
320mm |
200 mm |
460mm |
11KW |
3200*1700*2700 |
9500Kg |
| WC67K-160t/4000 |
1600Kn |
3200mm |
3000mm |
320mm |
200 mm |
460mm |
11KW |
4000*1700*2800 |
10500Kg |
| WC67K-160t/5000 |
1600Kn |
4000 mm |
4000 mm |
320mm |
200 mm |
460mm |
11KW |
5000*1900*3100 |
13000Kg |
| WC67K-160t/6000 |
1600Kn |
6000mm |
5000 mm |
320mm |
200 mm |
460mm |
11KW |
6300*1900*3200 |
18500Kg |
| WC67K-200t/3200 |
2000Kn |
3200mm |
2500 mm |
320mm |
200 mm |
460mm |
15KW |
3200*1950*2800 |
10500Kg |
| WC67K-200t/4000 |
2000Kn |
4000 mm |
3000mm |
320mm |
200 mm |
460mm |
15KW |
4000*1950*2800 |
11600Kg |
| WC67K-200t/5000 |
2000Kn |
5000 mm |
4000 mm |
320mm |
200 mm |
460mm |
15KW |
5000*1950*3100 |
14500Kg |
| WC67K-200t/6000 |
2000Kn |
6000mm |
5000 mm |
320mm |
200 mm |
460mm |
18.5KW |
6000*1950*3300 |
21000Kg |
| WC67K-250t/3200 |
2500Kn |
3200mm |
2600mm |
400 mm |
250 mm |
530 mm |
18.5KW |
3250*2000*3200 |
14500Kg |
| WC67K-250t/4000 |
2500Kn |
4000 mm |
3200mm |
400 mm |
250 mm |
530 mm |
18.5KW |
4000*2000*3400 |
18200Kg |
| WC67K-250t/5000 |
2500Kn |
5000 mm |
4000 mm |
400 mm |
250 mm |
530 mm |
18.5KW |
5000*2000*3400 |
22500Kg |
| WC67K-250t/6000 |
2500Kn |
6000mm |
5000 mm |
400 mm |
250 mm |
530 mm |
18.5KW |
6000*2000*3400 |
27500Kg |
| WC67K-300t/3200 |
3000Kn |
3200mm |
2530 mm |
400 mm |
250 mm |
530 mm |
22KW |
3200*2000*3450 |
18500Kg |
| WC67K-300t/4000 |
3000Kn |
4000 mm |
3200mm |
400 mm |
250 mm |
530 mm |
22KW |
4000*2000*3450 |
22500Kg |
| WC67K-300t/5000 |
3000Kn |
5000 mm |
4000 mm |
400 mm |
250 mm |
530 mm |
22KW |
5000*2000*3450 |
25000Kg |
| WC67K-300t/6000 |
3000Kn |
6000mm |
5000 mm |
400 mm |
250 mm |
530 mm |
22KW |
6000*2000*3450 |
30000Kg |
| WC67K-400t/4000 |
4000Kn |
4000 mm |
3000mm |
400 mm |
250 mm |
530 mm |
30KW |
4000*2180*3500 |
25000Kg |
| WC67K-400t/5000 |
4000Kn |
5000 mm |
4000 mm |
400 mm |
250 mm |
530 mm |
30KW |
5000*2180*3500 |
29000Kg |
| WC67K-400t/6000 |
4000Kn |
6000mm |
5000 mm |
400 mm |
250 mm |
530 mm |
30KW |
6000*2180*3800 |
35000Kg |
| WC67K-500t/4000 |
5000Kn |
4000 mm |
3000mm |
400 mm |
250 mm |
590mm |
45KW |
4000*2580*3500 |
35000Kg |
| WC67K-500t/5000 |
5000Kn |
6000mm |
4000 mm |
400 mm |
250 mm |
590mm |
45KW |
5050*3500*3700 |
44000Kg |
| WC67K-500t/6000 |
5000Kn |
6000mm |
5000 mm |
400 mm |
320mm |
590mm |
45KW |
6050*3500*3700 |
55000Kg |
| WC67K-600t/4000 |
6000Kn |
6000mm |
3000mm |
400 mm |
320mm |
590mm |
55KW |
4050*4500*3700 |
45000Kg |
| WC67K-600t/6000 |
6000Kn |
6000mm |
5000 mm |
400 mm |
320mm |
590mm |
55KW |
6050*4500*3700 |
60000Kg |
Açıklamalar: Bu parametre 2019 sistemidir.Parametreler zamanında güncellenmezse, lütfen anlayın.
