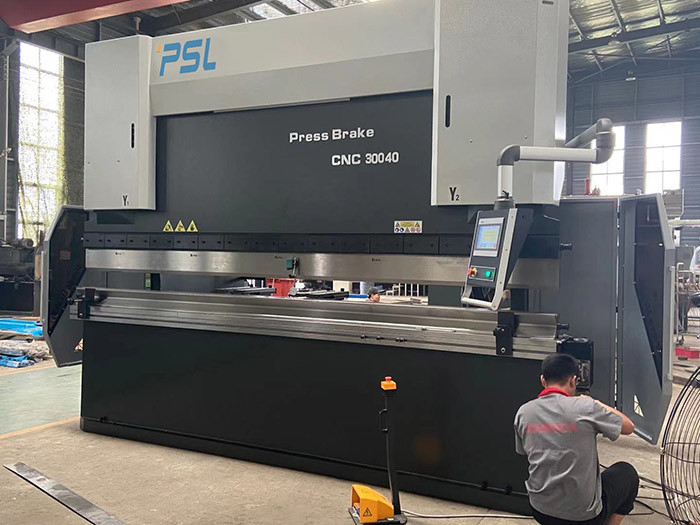

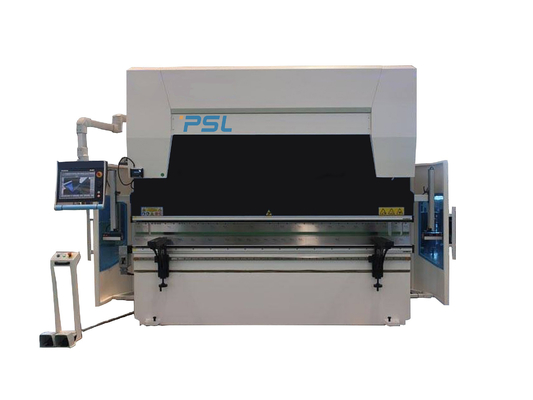

Elektro-hidrolik senkro. CNC Abkant sac bükme makinesi servo ana motor

Elektro-hidrolik senkronizasyon CNC Abkant sac bükme makinesi servo ana motor





Makine Prensibi ve Özellikleri:



● Çerçeve çelik sac kaynaklı yapıdan yapılmıştır, sol ve sağ evler, çalışma masası ve silindir tabanı bütün bir çerçeveye kaynaklanmıştır.Kaynaktan sonra, iç gerilim tavlama ile ortadan kaldırılır, bu nedenle tüm çelik güçlüdür ve stabilite iyidir.



● Yüksek frekanshidrolik kontrol teknolojisi, daha hızlı, daha verimli ve doğru.



● CNC Abkant Abkant dayama standart olarak 2 parmak dayama sistemi ile getirilmektedir, karmaşık şekilli iş parçalarına göre 4 veya 5 parmak dayama sistemi ve buna uygun kalıplar tercihinize göre mevcuttur.



● Pres frenindeki giriş sac verilerine göre, CNC sistemi, tüm iş parçası açılarının tek tip uzunluğunu veren tabla sapma telafisini otomatik olarak hesaplayabilir ve ayarlayabilir.



● Aracın mesafesi ve yüksekliğiarka stoperve Ram'ın vuruşu, uygun ve hızlı olan CNC sistemi tarafından kontrol edilir.



● Yağ silindiri, dövme, Su verme ve temperleme ve ince öğütme ve ardından sert krom kaplama ve diğer işlemler olarak en iyi durumu elde etmek için tüm akışlarla işlenmiştir.Son olarak, müşteri hizmetlerinde yağ kaçağı olgusu olan sızdırmazlık halkası ithalatını birleştirin.



● Hidrolik sistem, boru hattı kurulumunu azaltmak için petrol yolunun entegre hidrolik sistemini benimser.



● Mekanik sapma telafisinin kullanılması, tekdüze tam uzunluktaki iş parçalarına erişim sağlar.tablonun göreceli hareket etmesini ve ideal bir dışbükey eğri oluşturmasını sağlayarak kaydırıcı ile göreceli konumların değişmeden kalmasını sağlar.





Temel yapılandırma:





hayır	İsim	Model/Üretim
1	CNC Sistemi	Holland Delem DA53T, DA58T,DA66T Denetleyici
2	elektrik	Fransa Schneider Electrics
3	arka gösterge	Vidalı mil + lineer kılavuz;Doğrusal kılavuz üzerinde hareket eden 3-4 set parmak
4	Ana Motor	Servo motor Estun veya VEICHI
5	Servo motor	Nanjing Estun
6	Servo Sürücü	Nanjing Estun
7	Pedal Anahtarı	KACON, Güney Kore
8	Conta bileziği	BAUSER ve Busak+Shamban, Almanya

9	Hidrolik sistem	Rexroth, Almanya
10	Yağ pompası	Almanya ALLEAD yüksek performanslı ve düşük gürültülü içten dişli pompa Yağ Pompası
11	Yağ Borusu Konnektörü	Almanya EMB
12	Üst takım ve V-Die	Bir set standart üst takım ve V Kalıp
13	arka gösterge	Tayvan Hiwin vidalı mil ve lineer kılavuz rayı
14	Yağ Silindiri	Çin Taifeng
15	Hızlı Bağlama	Çin markası
16	Sapma Telafisi	Mekanik Dengeleme/taçlandırma tablosu

17	ızgara cetveli	İtalya
18	Standart Eksen	4 +1(Y1, Y2, X,R,+V )



Ana Parçaların Tanıtımı:



--Holland Delem DA-58T Sistem Özellikleri:





DA-58T özellikleri:

2D grafiksel dokunmatik ekran programlama

15" yüksek çözünürlüklü renkli TFT

• Büküm sırası hesaplaması
• Bombeleme kontrolü
• Servo ve frekans invertör kontrolü
• Kapalı devre ve açık devre valfler için gelişmiş Y ekseni kontrol algoritmaları.
• USB, çevresel arayüz
• Profile-T çevrimdışı yazılımı



DA-58T Teknik veriler
Standart
Görüntülemek	Renkli LCD ekran
Tip	15" TFT, yüksek parlaklık
Çözünürlük	1024 x 768 piksel, 32 bit renk
Dokunma sensörü	Tam dokunmatik ekran kontrolü (PCT-dokunmatik)
arka ışık	LED
Depolama kapasitesi	1 GB
Ürün ve araç hafızası	256MB
Değiştirilebilir bellek	USB flash bellek sürücüsü
çevrimdışı yazılım	Profil-58TL





 -- Almanya Rexroth hidrolik sistemi:











-- Almanya EMB Eklemleri

zarif şekil

İnce sızdırmazlık

Büyük akan

düşük basınç kaybı

Yağ kaçağı yok.











-- Almanya BAUSER ve Busak+Shamban Seals

Boşluğa karşı güçlü ekstrüzyon önleme özelliği

Mühürler bükülmeyecek veya çevrilmeyecek

İyi aşınma direnci ve kolay montaj

İyi sızdırmaz











-- GIVI Sensör Cetveli

CNC Pres freni, tamamen kapalı devre elektro-hidrolik servo kontrolü kullanır,

Ram konum sinyalleri, iki taraflı Sensör Cetveli tarafından CNC sistemine geri bildirim olabilir,

daha sonra CNC kontrolör DA58T, yağ akış miktarını değiştirerek ayarlar.açılış boyutusenkron valf

, böylece çalışma tezgahının paralel durumunu koruyarak aynı seviyede çalışan koç Y1, Y2'yi kontrol eder.









-- Mekanik Bombeleme masası

• Yerel sapma dengeleme mekanizması, mekanik bir girişim tablosu dengeleme yapısı kullanır.CNC kontrolör otomatik hesaplama kontrolü.
• Her grup, farklı eğimlere sahip birkaç üç boyutlu kavisli yüzey grubundan oluşur.Telafi eğrisi, kaydırma plakasının deformasyon eğrisine daha yakındır ve bu da bükme makinesinin işleme hassasiyetini büyük ölçüde artırır.









-- arka dayama

● Vidalı mil aracılığıyla servo motor tarafından tahrik edilen X ekseni

● Vidalı mil aracılığıyla servo motor tarafından tahrik edilen R ekseni

● Tayvan HIWIN Vidalı Mil ve Gömlek Kılavuzu

● tüm Servo Motorlar

  ● Parmakların konumunu manuel olarak ayarlama









  -- Üst aleti kolayca sabitlemek için Hızlı Sıkma









--Bir Standart Üst Alet Seti ve Çift V-Kalıbı (Amada stili)

Malzeme: 42CrMo veya özelleştirilmiş

Genel söndürme işlemi, yüksek sertlik ve iyi aşınma direnci.

Çift V-kalıp V8,V12,V16 (özelleştirilmiş)











  --Güvenilir elektrik sistemi

• Elektrik sistemi France Schneider
• Garanti etmek için toz geçirmez kabin ile donatılmıştıryüksek kaliteli elektrik sistemi
• Kapıyı açın ve gücü kapatın, yüksek kaliteli servo motor sürücüsü.
