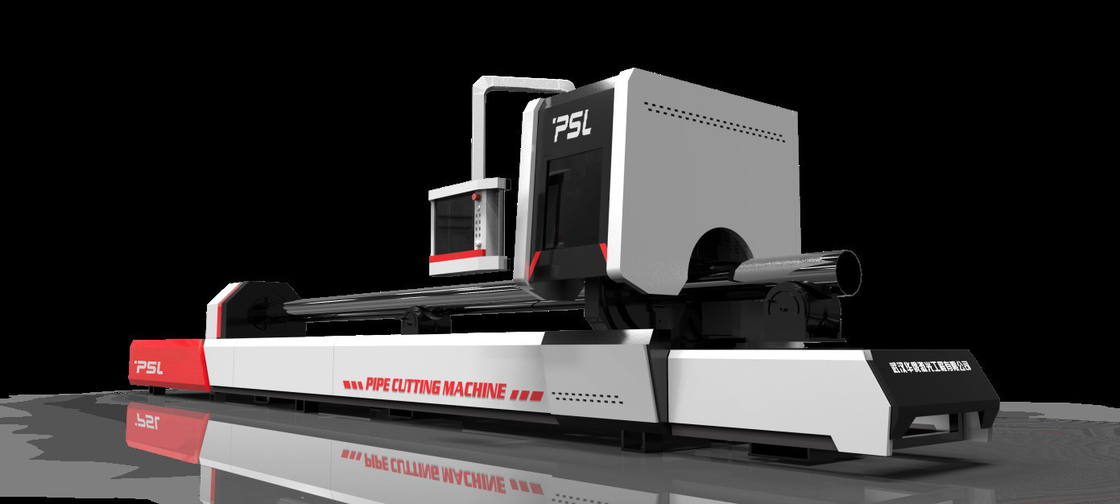

Çelik Boru Kesme CNC Lazer Makinesi Metal Yuvarlak Kare Dikdörtgen Boru

Boru imalatı için Metal Yuvarlak Kare Dikdörtgen Boru CNC Fiber Lazer Kesim makinesi

Fonksiyonlar ve Özellikler Bölümü,

• Yüksek sertlikte makine gövdesi, uzun makine ömrü.

• Toplam pnömatik döner kıskaç, tek tuşla merkezleme, yüksek kıskaç hızı.

• Değiştirilebilir çap destek sistemi, yardımcı yükleme ve desteği gerçekleştirebilir, kesme doğruluğunu artırabilir.

• Gerçek zamanlı ofset telafisi, uygun boru kelepçesi, yüksek boru zımba kesme doğruluğu.

• Köşe kesme kontrol yazılımı, yüksek kaliteli köşe kesme.

• Opsiyonel 3D yuva yazılımı, köşebent ve kanal demiri ve diğer boruları kesebilir.

• Opsiyonel kaynak parçası test fonksiyonu, kaynak kirişi herhangi bir açıda kesilmekten kaçınır.

Tüp Lazer kesiciKompozisyon,

1, Lazer kaynağı: Fiber lazer kaynağıIPG/Raycus/MAX2000W

  1. Lazer çıkış gücü: 2000W

2. Lazer dalga boyu 1070nm

3. Çıkış enerjisi %10~100'ü düzenler

4. Giriş Gücü 8kW

5. Çalışma sıcaklığı 16~35

2, Raytools/WSX/PrecitecFiber optik lazer kesim kafası

Otomatik odaklama lazer kesme kafası

QBH fiber çıkış konektörü, özel optik lens, sızdırmaz hassas odak ayarlama yöntemi ve kesme hızını artırabilecek ve gaz tüketimini azaltabilecek minimum 0,2 mm kesme aralığına sahip hızlı kapasiteli dönüştürücü ile donatılmıştır.

3, Takım tezgahı sistemi

Makine, yüksek rijitliğe sahip portal yapısını, yüksek hassasiyetli Torna işleme ekipmanını benimser.24 saat talebi karşılayabilecek kompakt yapı, küçük işgal alanı, uygun işletme ve bakım, çalışmaya devam ediyor.

4, Makine yatağı

Çerçeve yapısı, yüksek sıcaklıkta tavlama profesyoneli, ikinci yaşlandırma, büyük Portal freze makinesi hassas işlemeden sonra yüksek kaliteli çelik kaynak, kaynak, makinenin mükemmel şok direnci, yüksek sertlik ve stabiliteye sahip olmasını sağlamak için tasarım ve işleme araçlarından yapılmıştır.

5, Yüksek hızlı iletim Sistemi

Lazer kesici, makinenin yüksek hızını, yüksek hassasiyetini ve yüksek güvenilirliğini sağlamak için portal çift sürüş yapısı ve yüksek sönümlemeli takım tezgahı yatağı, İthal AC servo sistemi ve sürücü sistemi, ithal dişli ve raf şanzımanı, kılavuzluk için doğrusal kılavuz rayı benimser.

6, CNC Kontrol Sistemi

CNC kontrol sistemi CYPCUT, lazer kesim işlemini, normal stok düzeni işlevini ve lazer işleme kontrolünü içerir.Esas olarak çizim süreci, parametre ayarı, kullanıcı tanımlı kesim süreci düzenlemesi, stok düzeni, rota planlama ve kesim kontrolü vardır.Kesme gücü, kesme hızı ile ayarlanabilir.Bireysel çekme ve çekme hızı ayarlanabilir.Aynı malzeme için tüm süreç parametrelerini kaydedebilen malzeme süreç kitaplığına da sahiptir.

Yazılım güçlüdür, kullanımı kolaydır, DXF, PLT, AI, NC-MASTER formatı vb. ile uyumludur.

7, Otomatik pnömatik kelepçe sistemi

■ Kablosuz el kumanda kutusu, kelepçe tırnağı bir anahtar gevşek ve kelepçe.

■ Küçük boruları keserken daha yüksek doğrulukla iki sıra silindir, daha iyi dağıtılmış kelepçe kuvveti.

■ Pnömatik kelepçe, büyük ve sabit tutma kuvveti, boru gevşemez ve kaymaz.

■ 220mm toplam pnömatik kelepçe, toplam pnömatik kelepçe, pençeleri değiştirmeye gerek yoktur, kullanımı kolaydır.

■ Çift otomatik merkezleme kelepçesi, dikdörtgen ve oval borular için hızlı hızlı kelepçe.Anormal şekilli boru için özel kelepçe pençeleri gerekir.

8, Kırmızı Işık Gösterge Sistemi

Koaksiyel kırmızı ışık, optik sistemi ayarlamayı basitleştirmek ve çalışma noktasını konumlandırmak için daha doğru hale getirmek için gösterge olarak kullanılır.

9, Profesyonel boru kesme sistemi

■ Profesyonel boru kesme yazılımı, yuvarlak boru, kare boru, oval boru, köşebent ve kanal demiri ve diğer boruların kesilmesini destekler.

■ Yuva yazılımı ile yerleşim tasarımı, ortak kesim ve diğer özel işlemleri gerçekleştirebilir.Keserken, gerçek zamanlı merkezleme ve gerçek zamanlı ofset telafisi, boru yüzeyi revizyonu, boru köşesi işlemi, hızlı hızlı “kurbağa atlama” gerçekleştirebilir.

10, Su Soğutma Sistemi

Su soğutma sistemi donatılmıştır ve sıcaklık gösterilebilir.Su soğutma sistemi, sıcaklık önceden ayarlanmış değerden daha yüksek olduğunda otomatik olarak çalışmaya başlayacak ve sıcaklık önceden ayarlanmış değerin altına düştüğünde otomatik olarak çalışmayı durduracaktır.

11, Döner Kelepçe

Döner kelepçe maksimum Ф20mm-Ф220mm yuvarlak boruyu, 20mmx20mm- 150mmx150mm kare boruları, 12mm kalınlığında, 6000mm uzunluğunda tutabilir.Malzeme destek cihazı, çalışmak için uzun süre sabit tutulabilir.

12,  Toz Emme Ünitesi

Takım tezgahı ayrıca, personel güvenliğine ve ekipmanına zararı azaltabilecek toz ve egzoz gazını gidermek için egzoz fanı ile donatılmıştır.

Ana teknoloji parametreleri,
