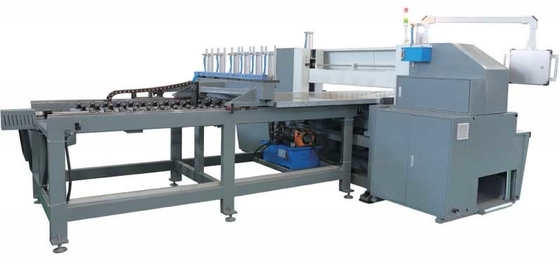

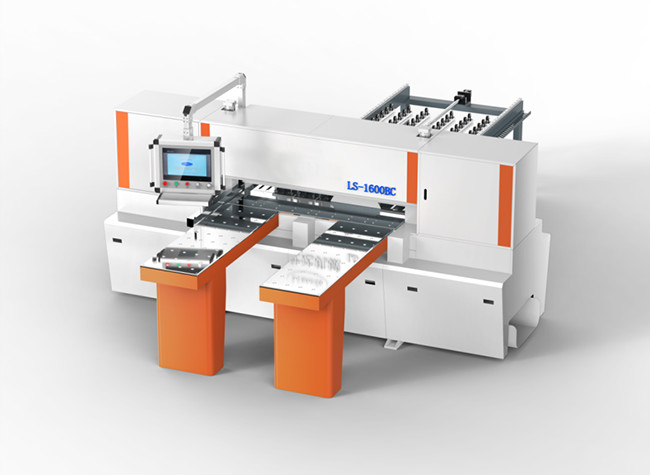

Otomatik Metal Alüminyum Cnc Daire Testere Kesme Makinesi Panelleri Kurulu

Otomatik Alüminyum levhalar CNC dairesel testere makinesi alüminyum paneller yaratıcı tahta kesme

Mekanik karakteristiği:

▲Dokunmatik işlem ekranı:

1. Tip 10 inç çalışma ekranına dokunun.

2. Testere sırasında geçişi kolaylaştırmak için birden fazla çalışma tezgahı seti aynı anda kurulabilir.

3. Önyükleme girişi işlevi.

4. Arıza kendini algılama işlevi.

  Al.plaka sıkma ve besleme tabanı:

1. Kelepçe besleme tabanının her iki yanındaki yatak rayları kaynaklı çelik kirişlerden yapılmıştır.Bir tarafta sert krom kaplama kılavuz raylar ve diğer tarafta düzlem kılavuz raylar, dişliler ve dişli sırası tahrikleri ile eşleştirilir ve manyetik cetvel, hassas ve hızlı sürüş konumlandırması için redüktör ve iki kilovatlık günlük servo motor ile eşleştirilir. .Maksimum hız 6 m/dk'dır.

Sıkıştırılmış kiriş yapısı:

1. Entegre basınç kirişi yapısını, dişli kremayerini ve silindir kollokasyonunu benimseyin, sac malzemeyi yükseltmek ve aşağı bastırmak için basınç kirişini eşit şekilde sürün.Basınç, kesme merkez hattının her iki tarafına eşit olarak dağıtılır.Basmayı önlemek için basınç kirişinin altına kauçuk şerit takıldığında, hassas kesim kalitesini sağlamak için çalışma nesnesinin yüzeyine bastırılır.

Koltuk gördüm:

1. Paralel lineer kızak tasarımı, testere yuvasının hareketli ataletini etkili bir şekilde azaltabilir, dev koltuğun pürüzsüz performansını iyileştirebilir ve en iyi kesme çizgisi doğruluğunu elde etmek için hareketin salınımını etkili bir şekilde azaltabilir.

2. Ana testere motoru 15HP'dir (11 kW).Devasa stroku, redüktör ve hassas dişli diş sırası ile sürmek için 2HP (1,5 kW) frekans dönüştürme motorunu benimser.Ana testere, yağ silindirinin yukarı ve aşağı hareketiyle eşleşir, bu nedenle testere, geleneksel zincir iletiminin neden olduğu sıkışma ve ezilme olgusunu önleyerek daha güçlüdür.

Ana Tezgah:

Ana çalışma masası aynı zamanda yüzer bir masadır.Sert krom kaplı panel üzerinde bakır hava şamandıra boncukları düzenlenmiştir.Arttırılmış dayanıklılık koşulu altında, işçinin üst sacının çalışma verimliliği de iyileştirilir.

Kelepçeler:

1. İş kıskacı sayısının standart konfigürasyonu: 4 adet kıskaç.

2. Her bir kıskaç, iş parçası levhasını bir kol şeklinde çekmek için bir silindir ile donatılmıştır, böylece iş parçasını çektiğinde, çalışma malzemesinin levhayı kenetlemesini sağlayabilir.

Toz geçirmez levha

Segmentli toz geçirmez levha, toz püskürtmeyi etkili bir şekilde engelleyebilen ve güvenlik koruma işlevini gerçekleştirebilen şeffaf plastik levhayı benimser.

Elektronik kontrol kutusu konfigürasyonu:

1. Tüm elektronik parçalar Tayvan'ın orijinal fabrikasından satın alınır.

2. Servo motor ve servo sürücü Delta'dır.

3. Frekans dönüştürücü Tayvan Yingweiteng'dir.

Güç kaynağı:

1. Güç kaynağı, 380V/50HZ gerilimli endüstriyel üç fazlı bir beslemedir.

Hava basıncı kaynağı:

5-6 kg/cm hava basıncı kullanın

Toz toplama:

Standart ekipman:

1. Bir ana testere bıçağı: karbür testere bıçağı (alüminyum levha için özel).

2. İş kıskaçları: 4 adet.

3. Yüzer besleme tablosu: 1000mm x 600mm x 1 takım.

4. Araç kutusu bir dizi araç içerir.

5. Ana testere motorunun kayışı makinede düzenlenmiştir.

Ana teknik parametreler
