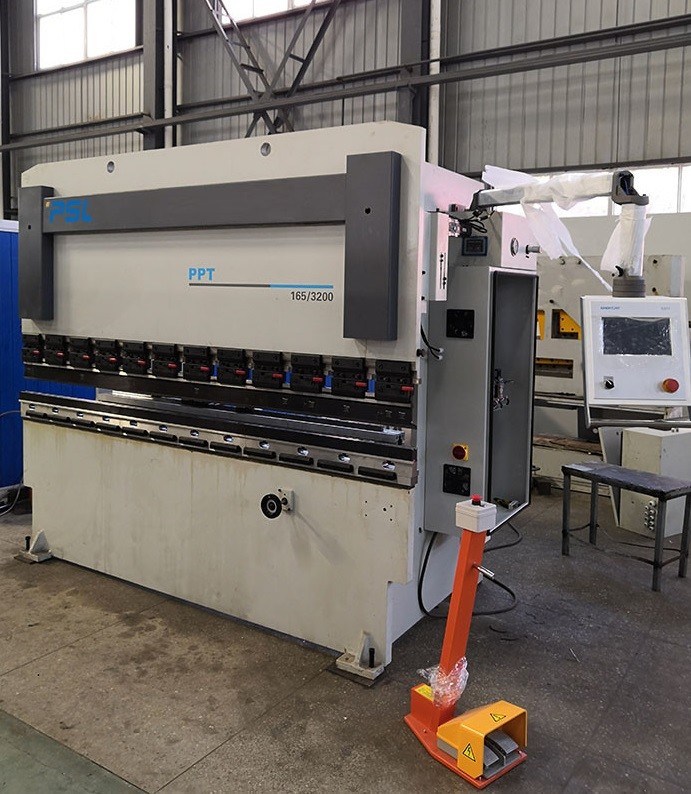

165t Burulma Çubuğu Abkant Hidrolik Servo CNC Bükme Makinesi 10ft

PPT (K) hidrolik Torsiyon Çubuğu servo (CNC) bükme makinesi CNC Hidrolik pres freni





  Anakarakteristikbu makinenin s:



       Basit ve güzel görünüm;



Kolay kullanım ve bakım, basit ve güvenilir ayar;

Basit, etkili ve hassas mekanik zorlamalı senkronizasyon sistemi kontrolünü kullanın;

Ram, proses senkronizasyonunu sağlamak için burulma milini çevirerek paralel olarak hareket ettirilir;

Sonlandırma derecesine ulaşmak için mekanik durdurma yoluyla;

Sayısal olarak kontrollü olun.



















Abkant Presin Ana Fonksiyonları:



1. 1.Bu Pres frenisahiplenildi LVD teknolojisinden bilgisayar destekli tasarım.Çerçeve, koç ve diğer önemli parçalar, çerçevenin sağlamlığını ve yapısal rasyonelliğini sağlamak için ANSYS sonlu elemanlar analiz yazılımı tarafından analiz edilir.





1.2.Çerçeve, entegre kaynak yapısını benimser ve takım tezgahının sertliği iyidir.



1.3.Duvar panelleri, çalışma masası dikey plakaları ve kayar plakalar için Q235-B malzemeleri kullanılmaktadır.



1.4.Büyük parçalar alın kaynağı yapıldığında, otomatik alın kaynağı için tozaltı kaynağı kullanılacaktır.Kaynak yaparken, kaynak deformasyonunu azaltmak için kaynağı her iki taraftan da ters çevirin.Kaynakta alttan kesik, hava deliği, çatlak ve diğer kaynak kusurları bulunmamalıdır.Kaynak sonrası kusur tespiti yapın.



1.5.Kaynak stresini ortadan kaldırmak ve işlenmiş parçaların doğruluğunu ve stabilitesini sağlamak için büyük parçalar için yüksek sıcaklıkta tavlama yaşlanma tedavisi süreci benimsenmiştir.



   1.6.Çerçevenin işlenmesi, parçaların işleme doğruluğunu sağlamak için büyük zemin delme ve freze makinesinin ve hareketli portal işleme merkezinin tek seferlik bağlama işleme yöntemini benimser.





   2. Silindirler:

2. 1. Silindir bloğu 45# çelikten bütünleşik olarak dövülmüştür ve yeterli sertlik ve mukavemete sahiptir.Dövme ve şekillendirmeden sonra, tahribatsız muayene yoluyla, malzemede gevşek yapı gibi kusurların bulunmadığından emin olun ve tavlama işlemi ile iç gerilimi ortadan kaldırmak ve malzemenin stabilitesini sağlamak.

2. 2. Piston kolu ve silindir kafası 45# dövme çelikten yapılmıştır ve daha iyi kapsamlı mekanik özellikler sağlamak için normalleştirilmiştir.



3. Burulma Çubuğu zorlamekaniksenkronizasyon, yüksek hassasiyetli Y ekseni ile limit stoper dengesi.



4. Entegre hidrolik kontrol sistemini benimseyin, bakım için daha güvenilir ve kolay.

özel kurulum seçenekleri, hem makinelerde hem de makinelerde özellikle orta düzeyde gürültü seviyeleri elde edilmesini sağlar.ortalama kapasite.Aşırı yük taşma koruması, hiçbir sızıntıyı garanti etmeyen ve yağ seviyesi doğrudan okunabilen veya görülebilen hidrolik sisteme donatılmıştır.



5.Arka dayama çelik yapı ile kaynaklanmıştır ve yüksek sertliğe sahiptir.Yüksek hassasiyette çalışmayı sağlamak için Servo motor, vidalı mil ve lineer kılavuz ile tahrik edilir.Bakc-gauge parmakları, Lineer kılavuzda yüksek paralelliğe ve hızlı ayara sahiptir.


6.Tablo sapma telafisi,

Entegre ayarlanabilir dışbükey çalışma masası, tüm uzunluk üzerinde doğru sapma telafisi sağlayabilir.





7. Özel Üst alet, ince paslanmaz çelik plakaları bükmek için tasarlanmış Hızlı sıkma ile donatılmıştır.

Farklı açıklıklara sahip 4 yollu V-Die



8.Acil durdurmalı ayak pedalı.



9. Aydınlatma için lambalı ön ram kapağı.



10.CNCHidrolik pres freni için kontrolör: Delem DA41T, Estun E300T, EASYCAT TP10s

Bu kontrolör yalnızca iki servo ekseni-X & Y'yi ve kron oluşturma tablosunu kontrol edebilir.

  Çoklu çalışma adımlı programlama işlevi, otomatik bir çalışma ve sürekli konumlandırma veya çok adımlı prosedürlerin yanı sıra arka durdurucu ve kayma bloğu konumları için otomatik bir hassas ayar elde edebilir;











Opsiyonel fonksiyonlar veya parçalar,



1.Ön destekleyiciler, çalışma masası boyunca sağa veya sola doğru doğrusal kılavuz üzerinde sorunsuz hareket eder, ayrıca yukarı ve aşağı ayarlanabilir.



2.Servo motorlarla daha fazla ekseni kontrol etmek için CNC kontrolör SNC53 (X,Y1,Y2,R,Z1,Z2)



3. Motorlu Mekanik Taçlama masası )sapma telafisi) CNC kontrolörü tarafından ayarlandı.



4.Parmakları kolayca hareket ettirmek için çift lineer kılavuzlu arka dayama kirişi.



5. Manuel arka dayama parmakları yukarı/aşağı (R ekseni).



5. Servo motor için ana motor güncellemeleri.



6.Güvenli lazer koruyucu.



7. Derinlik boğazı 500 mm veya daha fazla olabilir.



8. Üst alet otomatik hidrolik sıkma























   Ana bileşenler:



Opsiyonel model	Üretici firma	Notlar
CNC sistemi	E300T TP-10S SNC53 DA41T	ESTUN EASYCAT   DELEM	(İsteğe bağlı) (İsteğe bağlı)
Hidrolik sistem	Ana solenoid valfler	Rexroth İLK
Sızdırmazlık	silindirler	MERKEL NOK
Arka dayama	servo motor Vidalı mil + Lineer kılavuz	EASTCAT Tayvan
Yağ pompası	İç Dişli yağ pompası	Allead Güneşli
Ana güç	alternatif akım motoru servo motor	Wanbang VEICHI	(İsteğe bağlı)
İş masası	Manuel taçlandırma masası Motorlu Mekanik taçlandırma masası	PSL PSL	İsteğe bağlı
Güvenlik	Ön iki taraf çelik çitler Geri güvenli sensör koruması	PSL	(İsteğe bağlı)
Ön destek kolu	Sabit basit destek kolu üzerine monte edilmiş destek kollarıLineer cetvel	PSL	(İsteğe bağlı)
Gerilim	380V/50HZ	PSL	özelleştirilmiş
Elektrik bileşeni	Schneider Röle, Kontaktör	Schneider
Ayak anahtarı	Kore Kaikun dikey anahtarı	Korece Kaikun
boğaz bölümü	400 mm 400-600mm(Opsiyonel)	PSL





PPT(K) serisi ana parametreler.





AdModel	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
Nominal basınç kN	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
Katlanabilir tahta genişliği mm	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
Sütun aralığı mm	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
Kaydırıcı strok mm	100	100	100	100	100	100	100	130	130	130	130	130	150	150
Kaydırıcı ayar mesafesi mm	80	80	80	80	80	80	80	110	110	110	110	110	120	120
Kaydırıcı ve masa mm arasındaki mesafe	300	300	300	300	300	300	300	310	310	310	310	310	350	350
Boğaz derinliği mm	200	200	200	200	200	200	200	200	200	200	200	200	250	250
çalışma masası genişliği mm	140	140	140	140	140	140	140	180	180	180	180	180	180	180
Sürüş hızı mm/s	100	100	100	78	100	100	100	100	100	100	100	100	100	100
Çalışma hızı mm/s	10	10	10	7	7	7	7	8	8	8	8	8	8	8
Dönüş hızı mm/s	90	90	90	80	88	88	88	60	60	60	60	60	68	68
Motor gücü kW	3	3	3	3	4	4	4	5.5	5.5	5.5	7.5	7.5	11	11
Takım tezgahının net ağırlığı kg	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
Arka blok aralığı mm	400	400	400	400	600	600	600	600	600	600	600	600	600	600
Yakıt deposu hacmi L	63	63	109.5	63	109.5	130.8	130.8	130.8	130.8	130.8	130.8	130.8	164.7	164.7
Genel boyut uzunluğu mm	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
boyutlar mm	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
Görünüm boyutu yüksek mm	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
