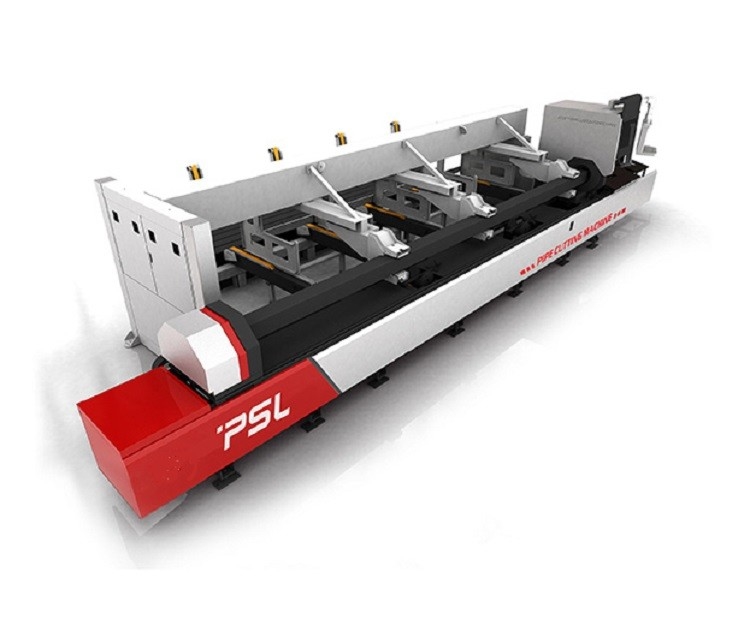

Ahşap Metal İçin 2000w 3000w Tüp Profili Cnc Lazer Kesim Makinesi

Otomatik yükleme manipülatörlü profil metal boru / boru CNC Fiber Lazer Kesim makinesi

Tüp Lazer kesme makinesinin açıklaması,

Tüp Lazer Kesim Makinesi, optik, mekanik ve elektrik teknolojisini lazer teknolojisi, bilgisayar kontrol teknolojisi ve yüksek performanslı CNC lazer güç sistemini benimseyen tek bir makineye entegre eder.

Bu Tüp Lazer Kesim Makinesi, her türlü Tüp/Boru metalini yüksek hız ve verimlilikle işleyebilir.Kesilebilecek maksimum boru boyutu, yuvarlak borular Ф220mm, kare borular 160mmx160mm, kalınlığı 12-14mm, uzunluğu 6000mm -9000mm'dir.Ürünler, yüksek kaliteli yüzey kalitesi, küçük çentik genişliği ve az ısı etkisi ile pürüzsüz kenarlara sahip olacaktır.Makine özellikle metal boruları kesmek için uygundur.

Fonksiyonlar ve Özellikler Bölümü,

• Yüksek sertlikte makine gövdesi, uzun makine ömrü.

• Toplam pnömatik döner kıskaç, tek tuşla merkezleme, yüksek kıskaç hızı.

• Değiştirilebilir çap destek sistemi, yardımcı yükleme ve desteği gerçekleştirebilir, kesme doğruluğunu artırabilir.

• Gerçek zamanlı ofset telafisi, uygun boru kelepçesi, yüksek boru zımba kesme doğruluğu.

• Köşe kesme kontrol yazılımı, yüksek kaliteli köşe kesme.

• Opsiyonel 3D yuva yazılımı, köşebent ve kanal demiri ve diğer boruları kesebilir.

• Opsiyonel kaynak parçası test fonksiyonu, kaynak kirişi herhangi bir açıda kesilmekten kaçınır.

Tüp Lazer kesici Bileşimi,

1) Lazer kaynağı: Fiber lazer kaynağıIPG/Raycus3000W

2) Raytools/WSX/PrecitecFiber optik lazer kesme kafası(otomatik odaklama lazer kafası)

Lazer kesme kafası, QBH fiber çıkış konektörü, özel optik lens, sızdırmaz hassas odak ayarlama yöntemi ve kesme hızını artırabilecek ve gaz tüketimini azaltabilecek minimum 0,2 mm kesme aralığına sahip hızlı kapasiteli dönüştürücü ile donatılmış Alman teknolojisini benimser.

3) Takım tezgahı

Makine, portal yapısını benimser, kiriş ve yatak, yüksek hassasiyet, iyi sertlik, düzgün çalışma ile tek bir işlemdedir.

Makine tabanı:Taban, profesyonel kaynak, ikincil yaşlandırma işlemi, büyük hassas portal freze makinesi, hassas işleme yoluyla yüksek kaliteli kaynaklı boru ve çerçeve yapısını kullanır, bu tasarımlar ve işleme yöntemleri, makinenin mükemmel şok direncini, yüksek sertliğini ve stabilitesini sağlar.

Gecikme sistemi:Boşluk toplayıcı, kesim sırasında atıkları kaldırabilen ve küçük parçaları toplayabilen yatağın alt kısmında düzenlenmiştir.

Toz giderme sistemi:Çalışma platformu, tozu ve egzoz gazını gidermek için toz toplama tasarımını kullanır.

4) İletim Sistemi

Lazer kesici, makinenin yüksek hızını, yüksek hassasiyetini ve yüksek güvenilirliğini sağlamak için portal çift sürüş yapısı ve yüksek sönümlemeli takım tezgahı yatağı, İthal AC servo sistemi ve sürücü sistemi, ithal dişli ve raf şanzımanı, kılavuzluk için doğrusal kılavuz rayı benimser.

5) Kontrol Sistemi

Fiber lazer kesim sistemi, lazer kesim işlemini, normal stok düzeni işlevini ve lazer işleme kontrolünü içerir.Temelde çizim süreci, parametre ayarı, kullanıcı tanımlı kesim süreci düzenlemesi, stok düzeni, rota planlama, simülasyon ve kesim kontrolü vardır.Kesme hızı, kesme hızı ile ayarlanabilir.Bireysel çekme ve çekme hızı ayarlanabilir.Aynı malzeme için tüm süreç parametrelerini kaydedebilen malzeme süreç kitaplığına da sahiptir.

6) Otomatik pnömatik kelepçe sistemi

■ Kablosuz el kumanda kutusu, kelepçe tırnağı bir anahtar gevşek ve kelepçe.

■ Küçük boruları keserken daha yüksek doğrulukla iki sıra silindir, daha iyi dağıtılmış kelepçe kuvveti.

■ Pnömatik kelepçe, büyük ve sabit tutma kuvveti, boru gevşemez ve kaymaz.

■ 220mm toplam pnömatik kelepçe, toplam pnömatik kelepçe, pençeleri değiştirmeye gerek yoktur, kullanımı kolaydır.

■ Çift otomatik merkezleme kelepçesi, dikdörtgen ve oval borular için hızlı hızlı kelepçe.Anormal şekilli boru için özel kelepçe pençeleri gerekir.

7) Kırmızı Işık Gösterge Sistemi

Koaksiyel kırmızı ışık, optik sistemi ayarlamayı basitleştirmek ve çalışma noktasını konumlandırmak için daha doğru hale getirmek için gösterge olarak kullanılır.

8) Soğutma Sistemi

Su soğutma sistemi donatılmıştır ve sıcaklık gösterilebilir.Su soğutma sistemi, sıcaklık önceden ayarlanmış değerden daha yüksek olduğunda otomatik olarak çalışmaya başlayacak ve sıcaklık önceden ayarlanmış değerin altına düştüğünde otomatik olarak çalışmayı durduracaktır.

9) Egzoz Fanı

Santrifüj üfleyici, iyi bir çalışma ortamı sağlamak ve personel güvenliğine ve ekipmana verilen zararı azaltmak için tozu giderir.

10) Döner Kelepçe

Döner kelepçe maksimum Ф20mm-Ф220mm yuvarlak boruyu, 20mmx20mm- 160mmx160mm kare boruları, 12mm kalınlığında, 6000mm uzunluğunda tutabilir.Malzeme destek cihazı, çalışmak için uzun süre sabit tutulabilir.

Ana teknoloji parametreleri,
