Dört 4 Silindirli Levha Haddeleme Makinesi Cnc Sac Rulo Tam Otomatik

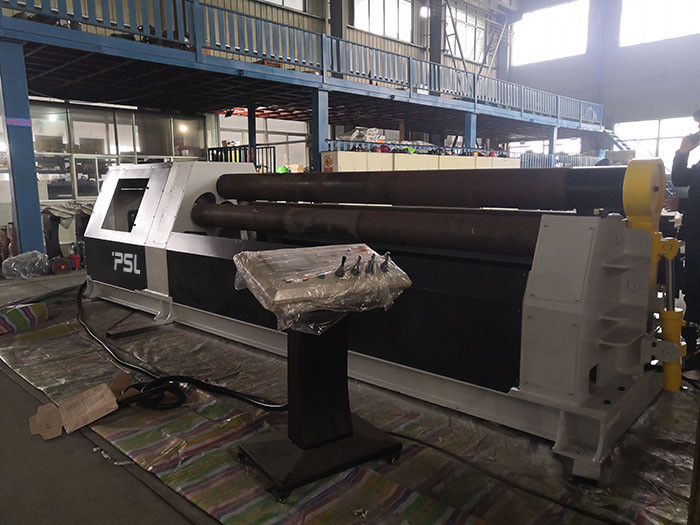

Büyük resim : Dört 4 Silindirli Levha Haddeleme Makinesi Cnc Sac Rulo Tam Otomatik

Ürün ayrıntıları:

Menşe yeri:	ÇİN
Marka adı:	PSL
Model numarası:	W12-6x3000

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 Takım
Fiyat:	negotiable
Ambalaj bilgileri:	Konteynerde çıplak, Deniz nakliyesi
Teslim süresi:	45-60 GÜN
Ödeme koşulları:	L/C, T/T, Western Union
Yetenek temini:	Ayda 20-30 Takım

İletişim

Detaylı ürün tanımı

Koşul:	Yeni	İsim:	4 rulolu CNC hidrolik levha haddeleme makinesi
Makine tipi:	4'lü Rulo Sarma Makinesi, W12-6x3000	Tip:	W12-6x3000
Başvuru:	Kalın sac, SS Levha Bükme, karbon çelik levha Haddeleme, Petrol tüpü/boru yapımı,	Hammadde:	Sac / Levha Haddeleme, Çelik Metal / Levha / Profil
Malzeme / Metal İşlenmiş:	Karbon Çelik, SS, Alaşımlı çelik	Otomasyon:	Otomatik, Manuel
Kontrol metodu:	CNC tam otomatik, ELEKTRO-HİDROLİK	kontrol sistemi:	Omron veya Siemens PLC kontrolü, dokunmatik ekran
yuvarlanma fonksiyonu:	Ön bükme/haddeleme, simetrik haddeleme ile	Max. Maks. Central bending thickness Merkezi bükme kalınlığı:	6 mm karbon çelik levha, 4 mm SS levha
Maks. Ön bükme kalınlığı:	4 mm karbon çelik levha, 3 mm SS levha	haddeleme uzunluğu:	0-3000mm
Yedek Rulo Satırları:	Hidrolik destek	Hidrolik sistem:	Yuken vana grubu
Ana motor:	7.5kw	Gerilim:	220V/380V/415V/440V/ 50HZ/60ZH, özelleştirilmiş
ağırlık:	6500kg	Boyutlar:	5600x1460x1500mm
Renk:	Yeşil / OEM, Özelleştirilmiş	Satış Sonrası Hizmet Sağlandı:	Denizaşırı makinelere hizmet verebilecek mühendisler, Video teknik desteği, Çevrimiçi destek
Garanti:	1 yıl
Vurgulamak:	4 rulo levha haddeleme makinesi , levha haddeleme makinesi 4 rulo , dört rulo levha haddeleme makinesi

W12 CNC hidrolik 4 silindirli plaka Haddeleme makinesi tam otomatik 4 silindirli Bükme makinesi

Ana karakteristik:

Makinenin yapısı dört silindirli tiptir, üst silindir ana tahriktir ve redüktörün çıkış dişlisi, haddeleme plakası için tork sağlamak üzere üst silindir dişlisi ile iç içe geçmiştir;

Alt silindir, hidrolik şanzıman olan plakayı sıkıştıracak şekilde, hidrolik silindirdeki hidrolik yağın pistona etki etmesiyle elde edilen dikey bir kaldırma hareketi yapar;

Yan silindirler, alt silindirin her iki yanında düzenlenir ve vidalı somunlar, sonsuz dişliler ve sonsuz vidalar tarafından tahrik edilen çerçevenin kılavuz rayı boyunca eğilir;

Makinenin avantajı, plaka ucunun ön bükme ve yuvarlama işlemlerinin aynı ekipman üzerinde aynı anda yapılabilmesidir.

Ana Özellikler,

Tam daire veya değişen yarıçaptaki yüksükler kolayca yapılabilir;
Sıkıştırma silindiri ve yan silindirler, hidrolik pistonlarla yörüngesel olarak hareket eder.
Aşırı yük koruması
Hidro motor ve planet dişli kutusu ile çalışan üst silindir
Kolay rulo konumlandırma için üç dijital okuma
Bitmiş yüksüğün kolayca çıkarılması için hidrolik açılır uç
Mobil kontrol paneli ile kolay kullanım
Hidrolik dengeleme sistemi

Makinenin Ana Yapısı:

Makine dört silindirli plaka bükme makinesidir, yapısı çizim 1 olarak gösterilmiştir, üst silindir inisiyatif silindiri, alt silindir ve yan silindirler tahrikli silindirler olarak;

üst merdane sabittir, alt merdane yukarı aşağı hareket yapar;

üst silindir mekanik inisiyatiftir, alt silindir ve yan silindirler ise plaka ve silindirlerden gelen sürtünme ile tahrik edilir.

Aşağı silindir ve yan silindirler, kaldırma hareketi yapmak için hidrolik yağ tankı ile tahrik edilir.Üst silindirin ventro yatağının devrilmesi ve sıfırlanması da hidrolik yağ deposu tarafından tahrik edilmektedir.Makara yatağı ve yağ tankı makine kasasının sol ve sağ tarafına monte edilmiştir.

Sol ve sağ makine çerçevesi, kaynaklı taban üzerine monte edilmiş tamamen çelik kaynaklı tüm makinenin ana parçalarıdır ve tüm işlemler konsol üzerinde tamamlanmıştır.

Dört 4 Silindirli Levha Haddeleme Makinesi Cnc Sac Rulo Tam Otomatik 0

Ana Teknik özellikler,

Tip	Kalınlık (mm)	Ön bükme Kalınlığı (mm)	Uzunluğu Silindirler (mm)	Tabak akma dayanımı (Mpa)	çapüst rulo (mm)	çapalt rulolar (mm)	çapYan rulo sayısı (mm)	Motor gücü (KW)
W12-4×2000	4	3.5	2050	245	160	140	120	3
W12-6×2000	6	5	2050	245	190	170	150	4
W12-8×2000	8	6.5	2050	245	210	190	170	5.5
W12-10×2000	10	8	2050	245	230	210	190	7.5
W12-12×2000	12	10	2050	245	270	250	210	11
W12-16×2000	16	13	2050	245	300	270	220	11
W12-20×2000	20	16	2050	245	330	300	240	11
W12-25×2000	25	20	2050	245	360	330	250	15
W12-30×2000	30	25	2050	245	390	360	300	18.5
W12-35×2000	35	28	2050	245	430	390	330	22
W12-40×2000	40	32	2050	245	460	420	360	30
W12-45×2000	45	36	2050	245	510	460	390	37
W12-50×2000	50	40	2050	245	550	510	420	45
W12-4×2000	4	3.5	2550	245	190	170	150	4
W12-6×2500	6	5	2550	245	210	190	170	5.5
W12-8×2500	8	6.5	2550	245	230	210	190	7.5
W12-10×2500	10	8	2550	245	270	250	210	11
W12-12×2500	12	10	2550	245	300	270	220	11
W12-16×2500	16	13	2550	245	330	300	240	11
W12-20×2500	20	16	2550	245	360	330	250	15
W12-25×2500	25	20	2550	245	390	360	300	18.5
W12-30×2500	30	25	2550	245	430	390	330	22
W12-35×2500	35	28	2550	245	460	420	360	30
W12-40×2500	40	32	2550	245	510	460	390	37
W12-45×2500	45	36	2550	245	550	510	420	45
W12-4×3000	4	3.5	3100	245	210	190	170	5.5
W12-6×3000	6	5	3100	245	230	210	190	7.5
W12-8×3000	8	6.5	3100	245	270	250	210	11
W12-10×3000	10	8	3100	245	300	270	220	11
W12-12×3000	12	10	3100	245	330	300	240	11
W12-16×3000	16	13	3100	245	360	330	250	15
W12-20×3000	20	16	3100	245	390	360	300	18.5
W12-25×3000	25	20	3100	245	430	390	330	22
W12-30×3000	30	25	3100	245	460	420	360	30
W12-35×3000	35	28	3100	245	510	460	390	37
W12-40×3000	40	32	3100	245	550	510	420	45
W12-50×3000	50	40	3100	245	610	560	480	55
W12-60×3000	60	48	3100

Dört 4 Silindirli Levha Haddeleme Makinesi Cnc Sac Rulo Tam Otomatik 1

Dört 4 Silindirli Levha Haddeleme Makinesi Cnc Sac Rulo Tam Otomatik 2

Dört 4 Silindirli Levha Haddeleme Makinesi Cnc Sac Rulo Tam Otomatik 3

Dört 4 Silindirli Levha Haddeleme Makinesi Cnc Sac Rulo Tam Otomatik 4

Dört 4 Silindirli Levha Haddeleme Makinesi Cnc Sac Rulo Tam Otomatik 5

Dört 4 Silindirli Levha Haddeleme Makinesi Cnc Sac Rulo Tam Otomatik 6

Dört 4 Silindirli Levha Haddeleme Makinesi Cnc Sac Rulo Tam Otomatik 7

Dört 4 Silindirli Levha Haddeleme Makinesi Cnc Sac Rulo Tam Otomatik 8

Dört 4 Silindirli Levha Haddeleme Makinesi Cnc Sac Rulo Tam Otomatik 9

Dört 4 Silindirli Levha Haddeleme Makinesi Cnc Sac Rulo Tam Otomatik 10

Dört 4 Silindirli Levha Haddeleme Makinesi Cnc Sac Rulo Tam Otomatik 11
