Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Koşul: | Yeni | İsim: | Profil Tam Hidrolik Bükme makinası |
|---|---|---|---|
| Tip: | W24S-16, Profil Haddeleme makinesi | Başvuru: | karbon çelik boru bükme, SS boru bükme |
| Malzeme / Metal İşlenmiş: | Karbon Çelik, Paslanmaz Çelik, Alüminyum profiller | Makine tipi: | Tam Hidrolik Silindir Bükme Makinası |
| Hammadde: | Profiller /tüp/boru/ Haddeleme,Çelik Çubuk | Ekstra Hizmetler: | Profil İşleme, Yuvarlak Boru Şekillendirme, |
| Otomasyon: | Elektrik, Hidrolik | Güç: | Elektrik, hidrolik |
| Üst silindirin çapı: | 150 mm | Kalıp çapı: | 350mm |
| Bükme yuvarlak boru: | 76x4.5mm, | bükme hızı: | 5 m/dak |
| Hidrolik sistem basıncı: | 19.5MPa | Ana motor: | 7.5kw |
| Gerilim: | 220V/380V/415V/440V/özelleştirilmiş,380V/50HZ/3faz 220V/60HZ/3faz | Renk: | özelleştirilmiş, mavi / OEM |
| Boyut: | 1000*800*1600mm | Satış Sonrası Hizmet Sağlandı: | Denizaşırı makinelere hizmet verebilecek mühendisler, Video teknik desteği, Çevrimiçi destek |
| Garanti: | 1 yıl | ||
| Vurgulamak: | cnc profil bükme makinası,cnc alüminyum profil bükme makinası,hidrolik profil bükme makinası |
||

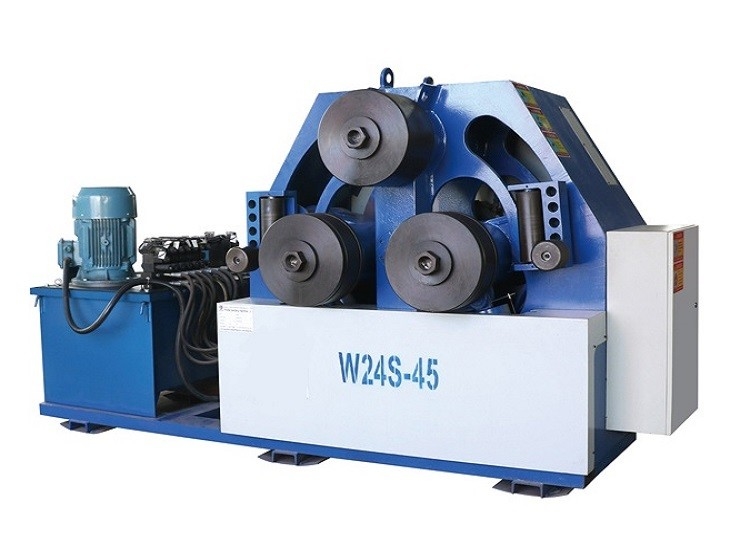

W24S Serisi tam hidrolik profil bükme makinesi boru haddeleme makinesi
• 1 takım standart sertleştirilmiş ve taşlanmış rulo (özel çelik)
• Tüm silindirler Planet/Dişli – Hidro motor Tahrikli
• Hidrolik ileri-geri hareketi ve mekanik yukarı-aşağı ve sağ-sol hareketi ile 3 eksenli sertleştirilmiş yan destekler
• Yan destekler köşebent bükme ayakları için uygundur - Bacak Çıkışı
• Taşınabilir kontrol paneli
• Yatay ve Dikey çalışma
• Gerilimi giderilmiş çelikten yapılmış gövde
• Hidrolik ve elektrik sistemlerinde aşırı yük koruması
• Dijital okuma ile hidrolik olarak ayarlanabilen alt rulolar
Çalışma süreci:
Aşama 1:
iş parçasını sıkıca sıkıştırmak için sağ taraftaki silindir en düşük, sol taraftaki silindir ve ana silindir konumunda.
Adım 2:
Sağ taraftaki silindir yavaşça kaldırılır ve yuvarlanmaya başlar. Ön bükme, ana silindir ile sol taraftaki silindir arasında gerçekleştirilir.
Aşama 3:
sol taraftaki silindir düşüyor ve aynı zamanda, sağ taraftaki silindir kaldırılıyor. Plakayı sol taraftaki silindire besleyin, üç silindir aynı anda yuvarlanmaya başlar ve ön bükme, ana silindir ile sağ silindir arasında gerçekleşir.
4. Adım:
ön bükme ve haddeleme işlemini tamamlayın.
İşleme kapasitesi:
|
Açı, iç bükme
|
Maks. bölüm boyutu | 70x8mm |
|
Açı, dış bükme
|
Maks. bölüm boyutu | 80x8mm |
|
Kanal, dış bükme
|
Kanal boyutu | 12# |
|
Kanal, iç bükme |
Kanal boyutu | 12# |
| Plaka, düz bükme | Maks.Bölüm boyutu | 150x25mm |
| Plaka, dikey bükme | Maks.Bölüm Çapı | 75x16mm |
| boru bükme | Maks.Bölüm boyutu | 76x4.5mm |
| çubuk bükme | Maks.Bölüm boyutu | 52 mm |
| Kare bükme | Maks.Bölüm boyutu | 60x4mm |
Ana teknik parametreler ,
|
Teknik parametre:
|
W24S
|
||||||
|
6
|
16
|
30
|
45
|
75
|
100
|
||
|
Profil bükme Kalıbı(Max)
|
6
|
16
|
30
|
45
|
75
|
100
|
|
|
Sarma Hızı (m/dak)
|
6
|
5
|
|||||
|
Sac Matal (mpa) Verim Limiti
|
S=250
|
||||||
 |
Profil(Maks) mm
|
40*5
|
70*8
|
80*8
|
90*10
|
100*10
|
120*12
|
|
Bükme çapı (Min)mm
|
800
|
1000
|
1200
|
1500
|
2000
|
2500
|
|
|
Profil(Min)mm
|
20*3
|
30*3
|
35*3
|
36*5
|
38*4
|
40*5
|
|
|
Bükme çapı (Min)mm
|
400
|
550
|
560
|
600
|
600
|
720
|
|
|
|
Profil (Maks) mm
|
50*5
|
80*8
|
90*10
|
100*10
|
120*12
|
140*16
|
|
Bükme çapı (Min)mm
|
800
|
1000
|
1100
|
1300
|
1600
|
1800
|
|
|
Profil(Karıştırma)mm
|
20*3
|
30*3
|
35*3
|
36*5
|
38*4
|
45*5
|
|
|
Bükme çapı (Min)mm
|
400
|
550
|
500
|
600
|
700
|
760
|
|
|
|
槽钢型号
|
8
|
12
|
16
|
20
|
25
|
28
|
|
Bükme çapı (Min)mm
|
600
|
800
|
800
|
1000
|
1100
|
1700
|
|
|
|
Malzeme
|
8
|
12
|
16
|
20
|
25
|
28
|
|
Bükme çapı (Min)mm
|
700
|
900
|
1000
|
1150
|
1600
|
1700
|
|
|
|
Profil (Maks) mm
|
100*18
|
150*25
|
180*25
|
200*30
|
220*40
|
250*40
|
|
Bükme çapı (Min)mm
|
600
|
700
|
800
|
900
|
1000
|
1200
|
|
|
|
Profil (Maks) mm
|
50*12
|
75*16
|
90*20
|
100*25
|
110*40
|
120*40
|
|
Bükme çapı (Min)mm
|
500
|
760
|
800
|
1000
|
1100
|
1300
|
|
|
|
Profil (Maks) mm
|
42*4
|
76*4.5
|
89*5
|
89*8
|
114*5
|
159*5
|
|
Bükme çapı (Min)mm
|
500
|
750
|
900
|
900
|
1200
|
2000
|
|
|
|
Profil (Maks) mm
|
38
|
52
|
62
|
75
|
85
|
90
|
|
Bükme çapı (Min)mm
|
450
|
600
|
600
|
800
|
1000
|
1100
|
|
|
|
Profil (Maks) mm
|
45*3
|
60*4
|
70*4
|
80*6
|
90*8
|
100*10
|
| Bükme çapı (Min)mm |
750
|
900
|
1000
|
1200
|
1600
|
2000
|
|
