Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | Delme Pres Makinesi, Delik delme makinesi sac delme makinesi | İsim: | Delik delme makinesi sac delme makinesi, Punch Press, delme makinesi |
|---|---|---|---|
| Tip: | C Tipi Eğilebilir Yapı | Başvuru: | Sac Damgalama ve Delme |
| Malzeme: | Kaynaklı çelik yapı | kullanım: | Sac Ürünler Presleme |
| İşlev: | Elctrical pres, Sac delme | Nominal basınç: | 63KN - 1000KN, 6.3T - 125T |
| CNC veya değil: | Normal | Kontrol: | Düğmeler Paneli |
| strok hızı: | 55spm - 125spm | Güç kaynağı: | 2.2 Kw |
| sürme: | Anahtar teslimi sert kombinasyonlu debriyaj freni | Gerilim: | 380V, ihtiyaçlarınız doğrultusunda |
| Renk: | Gri Beyaz veya özelleştirilmiş | Ağırlık: | 2000kg |
| Boyut (U * G * Y): | 1350*950*2200mm | Satış Sonrası Hizmet Sağlandı: | Çevrimiçi video teknik desteği |
| Garanti: | bir yıl | ||
| Vurgulamak: | 100 tonluk elektrikli pres makineleri PSL,eksantrik zımbalama makineleri PSL,eğimli zımba presleri PSL |
||

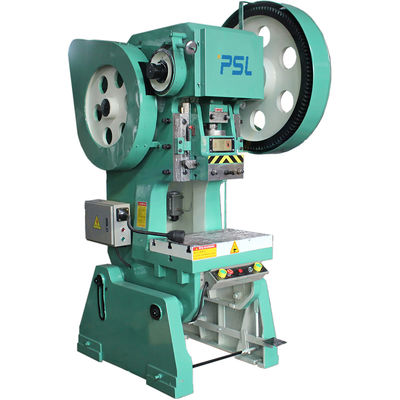

Punch press Çeşitli alanlarda yaygın olarak kullanılan, teknik gereksinimlerin operatörü için mekanik ekipman yüksek değildir ve çeşitli kalıp uygulamaları ile işleme yapabilir ve ürün avantajları elde edebilir.
Damgalama üretimi esas olarak sac içindir, kalıp yoluyla ayrıca kesme, delme, şekillendirme, derin çekme, pansuman, ince delme, şekillendirme, perçinleme ve ekstrüzyon vb.
Ana Özellikler,
1) Yatay olarak yerleştirilmiş krank milini benimser.
2) Daha düşük gürültü ve daha uzun hizmet ömrü ile bakır burç yerine rulmanlı yatağı benimseyin.
3) Döküm gövde, eğilebilir gövde.
4) J23-80 ve üzeri modellerde denge silindirleri kullanılır.
5) Ölçek göstergeli manuel kapanma yüksekliği ayarı.
6) Sert döndürülmüş bağ kavraması.
| Öğe | Birim | J23-6.3 | J23-10B | J23-20 | J23-30 | J23-40 | J23-60 | J23-80 | J23-100 | J23-125 | |
| Nominal basınç | ton | 6.3 | 10 | 20 | 30 | 40 | 60 | 80 | 100 | 125 | |
| Nominal Basınç İnme | mm | 2 | 2 | 3 | 4 | 5 | 6 | 6 | 10 | 12 | |
| Slayt Kontur | mm | 35 | 50 | 60 | 70 | 100 | 120 | 120 | 130 | 130 | |
| Dakikada Vuruş Sayısı | Spm | 170 | 130 | 120 | 70 | 60 | 50 | 50 | 45 | 45 | |
| Maks. Kalıp Yüksekliği | mm | 120 | 130 | 160 | 200 | 240 | 280 | 280 | 300 | 330 | |
| Kalıp Yüksekliği Ayarı | mm | 30 | 35 | 40 | 55 | 65 | 80 | 80 | 100 | 120 | |
| boğaz derinliği | mm | 110 | 130 | 170 | 200 | 200 | 230 | 260 | 300 | 330 | |
| Destek Yüzeyi | mm | 200 | 240 | 300 | 320 | 430 | 450 | 480 | 550 | 650 | |
| Boyut | LR | mm | 310 | 360 | 480 | 520 | 650 | 710 | 780 | 950 | 1050 |
|
Yatak Açma Boyut |
mm | 110 | 100 | 110 | 190 | 150 | 200 | 220 | 250 | 340 | |
| LR | mm | 160 | 180 | 220 | 290 | 300 | 340 | 340 | 370 | 530 | |
| Çap. | mm | 140 | 130 | 150 | 260 | 200 | 250 | 260 | 300 | 450 | |
| Slayt Yüzeyi | mm | 120 | 150 | 150 | 170 | 220 | 230 | 250 | 280 | 380 | |
| Boyut | LR | mm | 140 | 170 | 230 | 250 | 280 | 300 | 320 | 360 | 510 |
| Kol deliğinin boyutu | mm | φ30X55 | φ30X55 | φ35X60 | φ40X60 | φ50X70 | φ50X70 | φ60X70 | φ60X80 | φ80X80 | |
| Direkler Arası Mesafe | mm | 150 | 180 | 220 | 260 | 300 | 350 | 350 | 380 | 410 | |
| Bolster Kalınlığı | mm | 30 | 50 | 60 | 60 | 80 | 90 | 90 | 100 | 110 | |
| Eğilebilir Açı | derece | 45 | 30 | 35 | 30 | 30 | 30 | 30 | 25 | 25 | |
| Ana | modeli | Y90S-6 | Y90L-6 | Y100L-6 | Y112M-6 | Y132M1-6 | Y132M2-6 | Y132M2-6 | Y132M-6 | Y132M-4 | |
| Motor | Güç | kw | 0.75 | 1.1 | 1.5 | 2.2 | 4 | 5.5 | 5.5 | 7.5 | 11 |
| Etraflı | mm | 780 | 915 | 1140 | 1450 | 1500 | 1700 | 1810 | 1950 | 2150 | |
| Boyut | LR | mm | 570 | 750 | 905 | 950 | 1180 | 1330 | 1450 | 1500 | 1350 |
| Yükseklik | mm | 1500 | 1690 | 1890 | 2100 | 2300 | 2540 | 2850 | 2800 | 3350 | |
| Brüt ağırlık | kilogram | 450 | 680 | 1100 | 1630 | 2850 | 4100 | 4550 | 7350 | 8750 | |
| Güç Gereksinimi | Gerilim | 220V/(380)/3-Faz | |||||||||
