| İsim: | CNC Hidrolik Boru/Tüp Bükme Makinası | Koşul: | Yeni |
|---|---|---|---|
| Başvuru: | Makine Tamirhaneleri, Üretim Tesisi, Çiftlikler | Exception : INVALID_FETCH - bind failed with errno 22: Invalid argument ip=150.238.110.23: | Tam Otomatik, CNC sistemi |
| boru malzemesi: | Karbon çelik ve SS ve alüminyum ve bakır Boru | Zil tipi: | "R" "U" "Z", R-şekli ve düz zil |
| Anahtar satış noktaları: | Yüksek doğruluk, kullanımı kolay | Ana bileşenler: | Dokunmatik ekran + PSL, Pompa, Motor, Servo üniteleri |
| maksimum bükme: | Carbon steel pipe Ф63.5*2.0t; Karbon çelik boru Ф63.5*2.0t; Stainless steel tube Ф5 | Kalıplar: | Çok hücreli veya Tek merdiven, HRC60-63'ü sertleştirin |
| kullanım: | Boru Boru Bükme | YBC eksenleri: | Servo sürüş |
| Boru çapı: | 12-63mm | Bükme için Max R: | 250 mm |
| Bükme için maksimum açı: | 185 ° | Her boru için bükme işlemi: | 16 |
| Ana motorun gücü: | 10kw | ağırlık: | 2800kg |
| Boyut(l*w*h): | 4300x1000x1200mm | Renk: | Bule, Gri siyah + Beyaz veya özelleştirilmiş |
| Gerilim: | 380V 50HZ 3 Faz ， Özelleştirilmiş | Garanti: | 12 ay |
| Vurgulamak: | hidrolik mandrel boru bükücü,hidrolik mandrel boru bükücü,mandrel boru bükme makinesi |
||

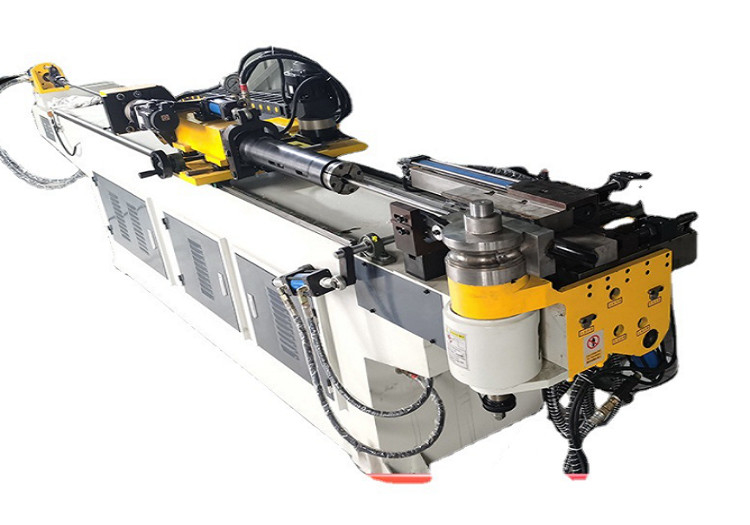

CNC Boru Bükme Makinesi Çok Katmanlı Okuma Fonksiyonu 3D Simülasyon Hidrolik Bükücü
Mekanik özellikler:
1. Diyalog işlemi için dokunmatik ekran ve sayısal kontrol modülü benimsenmiştir ve program ayarı basit ve kolaydır.
2. Yatağın yapısı stabildir ve deforme olması kolay değildir.
3. Her dosya için 16 bükülme açısı ayarlanabilir ve bellek 400 dosya grubunu saklayabilir.
4. Yavaş konumlandırma işlevine sahiptir ve tekrarlama doğruluğu ± 0.1 ° 'dir.
5. Operatörün sorunu hemen ortadan kaldırmasına yardımcı olmak için ekranda hata mesajı görüntülenir.
6. Dokunmatik ekran Çince ve İngilizce arasında değiştirilebilir ve talep üzerine diğer diller de sipariş edilebilir.
7. Besleme mili, dirsek mili ve eğim mili, yüksek hassasiyet ve iyi stabilite ile servo motor tarafından tahrik edilir.
8. Besleme modu, farklı ihtiyaçlara göre tutam besleme veya doğrudan besleme olabilir.
9. Xyz koordinatları otomatik olarak ybc işleme değerlerine dönüştürülebilir.
10. Veriler düzenlendikten sonra, verilerin keyfi olarak değiştirilmesini önlemek için bir anahtarla korunur.
11. Elektrik kontrol sistemi, otomatik ısı dağılımı için ısı eşanjörü ile donatılmıştır.Gerekirse, elektrik kontrol sisteminin hizmet ömrünü sağlamak için sayısal kontrollü klima satın alınabilir.
12. Dirsek sürtünmesini azaltmak, mandrelin ömrünü uzatmak ve dirseğin kalitesini sağlamak için gerektiğinde otomatik yağ dolum sistemi kurulabilir.
13. Besleme arabasının besleme konumu, güvenlik konumu, tekerlek kalıbı girişim konumu ve kılavuz kalıp girişim konumu ayarı, el çarkı puls üreteci tarafından ince ayarlanabilir ve insan ölçüm hatası kaybını ortadan kaldırmak için konum otomatik olarak belleğe alınabilir. ve makine çarpışması.
14. Besleme şaftı, makineyle çarpışmayı önlemek için harekete geçmeden önce otomatik olarak algılanacaktır.
15. Bükme testi sırasında, ayrıştırma eylemi seçilebilir, girişim noktaları gözlemlenebilir ve etkinliği artırmak için eylem değiştirilebilir
Ana teknik parametreler:
| Makine tipi | SB-63CNC |
| Maksimum bükülme Karbon boru için R: 1.5D |
Ф63.5*2.0t |
| Maksimum bükülme ss boru için R 1.5D |
Ф57.1*2.2t |
| Bükme için Maks Yarıçap | 250 mm |
| Maksimum besleme stroku | 2500 mm |
| için maksimum açı bükme |
185 ° |
| bükme işlemi her boru için |
16 grup |
| Çalışma hızı/bükme hızı | Maks.40 ° / G |
| Dönen boru hızı | Maks.270 ° / G |
| besleme hızı | Maks.900mm/G |
| Doğruluk bükme açısı | ±0.15 ° |
| Dönen açı doğruluğu | ±0.1 ° |
| besleme uzunluğu | ±0.1mm |
| Veri giriş modu | çalışma değeri (YBC) |
| Yağ basıncı | 14mpa |
| rotor servo motor | 850W |
| Besleme servo motor | 1.5KW |
| Ana motor güç |
10kw |
| Ağırlık | 2800kg |
| Boyut (mm) | 4300*1000*1200 |
Boru bükme örnekleri
