Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Şart: | Yeni | Ürün adı: | alüminyum levha cnc işleme merkezi, CNC router |
|---|---|---|---|
| İsim: | Tam olarak alüminyum levha Cnc router | Logo: | PSL, OEM |
| Malzeme Yetenekleri: | Alüminyum levha ve profil, Bakır levha, PVC | Başvuru: | Endüstriyel Alüminyum levha ve profil işleme |
| CNC işleme veya değil: | CNC İşleme | hizmet: | Özelleştirilmiş OEM, CNC işleme, Üretici |
| CNC veya değil: | CNC, Evet | Çizim formatı: | PDF/DWG/IGS/STP/ vb |
| Teçhizat: | CNC İşleme Merkezi, makine | yönlendirici kapasitesi: | 2000 x 4000mm; 2000 x 4000 mm; 2000 x 6000mm 2000x6000mm |
| Kesme ve frezeleme hızı: | 800-2500 mm/dak | besleme ekseni: | X ekseni / Y ekseni / Z ekseni |
| besleme oranı: | X ekseni / Y ekseni / Z ekseni : 42/32/18 m/dak | Konumlandırma Hassasiyeti: | 0,08 mm |
| Mil: güç / hız: | 7.5kw/18000 rpm | Boyut (U * G * Y): | 6900x3200x1755 mm |
| Hava basıncı: | 6~8 kg/cm2 | alet pozisyonu: | 6 stations; 6 istasyon; 8 stations 8 istasyon |
| Ağırlık: | 6.5T | Gerilim: | 220V/380V/415V, 50HZ/60HZ |
| Renk: | Simli beyaz, Özelleştirilmiş | Garanti: | 1 yıl |
| Satış Sonrası Hizmet Sağlandı: | Denizaşırı makinelere hizmet verebilecek mühendisler, Video teknik desteği, Çevrimiçi destek | ||
| Vurgulamak: | cnc router ahşap kesme makinası,cnc router freze oyma makinası,ahşap cnc router kesme makinası |
||

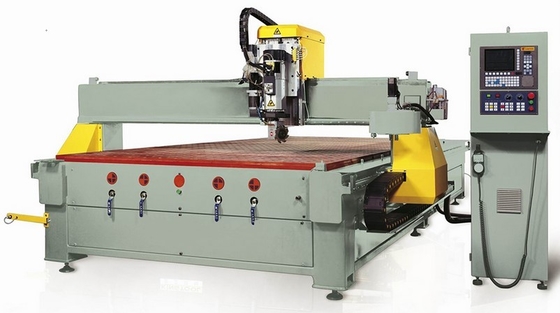

Büyük boy 2060 atc alüminyum levha CNC router kesme freze makinesi CNC Paneller işleme Merkezi
Detaylı Ürün Açıklaması:
1. Çeşitli sac ve alüminyum, oluklar ve anahtar deliği şeklindeki delikler, kesme ve diğer işleme süreçleri için montaj delikleri.
2. Tüm delikleri, yuvaları, kesme işlemini aynı çalışma düzlemini yüksek verimlilikle tamamlamak için vakum fikstürü yok.
3. Yüksek kaliteli ithal Alman PA CNC sistemini kullanarak, iyi bir kullanıcı arayüzüne sahiptir.
4. İthal İtalyan HSD yüksek güçlü hava soğutmalı yüksek hızlı mil kullanımı, tüm delme frezeleme işlemlerinin yüksek kalitede tamamlanması.
5. Yüksek kaliteli Yaskawa servo motor, Tayvan'dan ithal edilen vidalı mil ve ahlaki ve nsk lineer kaymalı yataklar ve cihazın yüksek doğruluğa sahip olmasını sağlamak için diğer ajanslar.
6. Otomatik servo kontrollü C ekseni herhangi bir açıda, herhangi bir açıda oluklu kesim yapılabilir.
7. C ekseni açılı kafa cihazı Φ120-Φ215mm (Opsiyonel) bıçaklı testere monte edilebilir.
8. Altı döner magazinli mobil istasyon, otomatik takım değiştirme.
9. Koruyucu cihaz, pnömatik kenetleme ve otomasyon sistemlerine sahiptir.
10. Sprey soğutma sisteminin kullanımı, alet soğutma işlemi.
| Ana teknik parametreler: | ||
| makine tipi | KT-4020 | KT-6020 |
| Çalışma alanı: X ekseni / Y ekseni / Z ekseni | 4020/2020/200 mm | 6000/2020/200mm |
| Hassasiyet: Konumlandırma | ±0.08 mm | |
| tekrarlanabilirlik | ±0.02 mm | |
| Delme ve frezeleme dikeyliği | 0.1/100 mm | |
| silindiriklik | 0.1 mm | |
| Kesme yüzeyinin yüzey pürüzlülüğü | Ra12.5 um | |
| Besleme hızı: X ekseni / Y ekseni / Z ekseni | 42/32/18 m/dk | |
| C ekseni | 300r/dak | |
| Takım değiştirme zamanı | 20'ler | |
| Mil: güç / hız | 7.5kw/18000 rpm | |
| Servo motor (Yaskawa): X ekseni / Y ekseni / Z ekseni / C ekseni / R (alet deposu) | 0.85+0.85/0.85/0.85/0.4/0.4 kw | |
| Delme ve frezeleme aynası çapı | Φ16/testere bıçağı Φ120~Φ215 mm | |
| Gerilim / Toplam güç | 380V 50 HZ/10 KW | |
| Genel boyutları: | 4900×3200×1755 mm |
6900x3200x1755 mm |
| Kontrol Kutusu Boyutları: | 600×1400×1800 mm | |
| Gerekli güç kaynağı: | 20 KVA | |
| Hava basıncı | 6~8 kg/cm2 | |
Ekipman yapılandırması:
1 iş mili motoru: 7.5KW (ATC) HSD İtalya ithal yüksek hızlı motorlu iş mili;
2 tamamen çelik yapı çerçevesi: stres tedavisi, hassas işleme;
3 kılavuz ray: X, Y, Z ekseni ithal lineer kılavuz raydır (Tayvan HIWIN hassas kılavuz rayı);
4 X, Y ekseni iletimi: ithal yüksek hassasiyetli dişli kremayer tahrikinin kullanımı (Japonya KHK);
5 Z şaft şanzımanı: ithal yüksek hassasiyetli vidalı mil (Tayvan HIWIN);
6 takım konumu: 6 istasyonlu mobil döner takım kitaplığı;2 takım İtalya ithal ISO30 tutacağı;.
7, uzun dedektörün alet uzunluğunu algılaması için otomatik alet ayar cihazı ile donatılmıştır;
8 çalışma masası: T tipi yuva sıkma cihazı ile vakum adsorpsiyon dört bölme tablosu;
9 sürücü sistemi: ithal dijital AC fırçasız servo sürücü sistemini benimsemek;
10 çekme halatı: Alman teknolojisi;
11 sprey soğutma cihazı 1 takım
12 vakum pompası 1 takım
13 profesyonel endüstriyel kontrol işletim sistemi, 1 takım;
14 3D taşınabilir denetleyici 1 takım;
15 kontrol kutusu: ana elektrik bileşenleri, endüstriyel kontrol, kontrol sistemi ithal edilmektedir;
16 işletim sistemi: Alman PA kontrol sisteminin kullanımı;
17 CNC sistemi, yazılım sistemi
