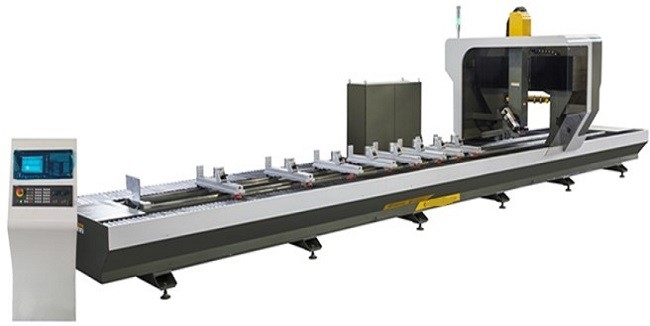

4 Eksen CNC Alüminyum Kesme Makinası Profil PVC Cnc Delme ve Kılavuz Çekme Makinası

4 eksenli CNC İşleme Merkezi alüminyum alaşımlı profiller PVC CNC kesme delme freze ve kılavuz çekme makinesi





Detaylı Ürün Açıklaması:



Alüminyum alaşımlı profil, PVC, hafif alaşım ve diğer malzemelerin frezeleme, delme, kesme ve diğer işlemleri için uygundur.



Tek seferlik sıkıştırma, - 110 ︒ ~ + 110 ︒ herhangi bir açı yüzeyinin işlenmesini yüksek iş verimliliği ile tamamlayabilir.



Siemens 828d CNC sistemi ile donatılmış, hızlı çalışma, mükemmel performans ve güçlü fonksiyona sahiptir.



İtalyan HSD yüksek hızlı motorlu mil ve Siemens Servo sürücü ile donatılmıştır.



6/8 takım pozisyonlu mobil magazin.Fikstür, çalışma pozisyonunu otomatik olarak tanımlayabilir ve kendi başına hareket edebilir ve kelepçeleyebilir.



HIWIN vidalı mil, lineer kılavuz ray, ithal raf ve Tayvan Air-tec pnömatik parçalar benimsenmiştir.



Ekipman, koruyucu cihaz, güvenlik göstergesi ve arıza alarm fonksiyonları ile donatılmıştır.





Ana teknik parametreler:



makine tipi	KT-S860-4
İşleme boyutu: X ekseni hareketi	8500 mm
Y ekseni hareketi (3 eksen) Y ekseni hareketi (4 eksen)	650mm 600 mm
Z ekseni hareketi	500 mm
A ekseni açı aralığı	︒ - 110︒- +110︒
Çalışma alanı: X ekseni / Y ekseni / Z ekseni	8500/6500/500 mm
Hassasiyet: Konumlandırma	±0,05 mm
Tekrarlanabilirlik X ekseni Y ekseni Z ekseni A ekseni	±0.02 mm ±0,015 mm ±0.01 mm ±0.01 mm
Delme ve frezeleme dikeyliği	0.1/100 mm
silindiriklik	0.1 mm
Delme ve frezeleme yüzeyinin yüzey pürüzlülüğü	Ra1.6 um
Besleme hızı: X ekseni / Y ekseni / Z ekseni	70/40/40 m/dak
A ekseni	102 dev/dak
Takım değiştirme zamanı	8'ler
Mil: güç / hız (İtalya HSD Spindler)	7.5kw/24000 rpm
Servo motor (Yaskawa): X ekseni / Y ekseni / Z ekseni / A ekseni	3.3/2.3/3.3/0.85/kw
Delme ve frezeleme aynası çapı	Φ16/testere bıçağı Φ120~Φ215 mm
Gerilim / Toplam güç	380V 50 HZ/20 KW
Genel boyutları:	11300×2500×3200 mm
Kontrol Kutusu Boyutları:	600×1400×1800 mm
Gerekli güç kaynağı:	20 KVA
Hava basıncı	6~8 kg/cm2











































































































KT-S860 Temel işleme kapasitesi:



Frezeleme ve kanal açma	yan işleme	Delme işleme	Yüzey frezeleme	kesme
Ø8 Freze bıçağı	Ø8 Freze bıçağı	Ø12 delme kafası	Ø60 freze bıçağı	Ø160 testere bıçağı
Hız 18000r/m	Hız 15000r/m	Hız 3000r/m	Hız 10000r/m	Hız 4000r/m
kesme derinliği 4 mm	kesme genişliği 8mm	delme işlemi gereksinimi	Freze derinliği 3 mm	Kesme işlemi gereksinimi
Besleme hızı 3m/dak	Besleme hızı 3m/dak	0.8m/dak	3m/dak	1m/dak





Ekipman yapılandırması:

1 iş mili motoru: 7.5KW (ATC) HSD İtalya ithal yüksek hızlı motorlu iş mili;

2 tamamı çelik yapı çerçevesi: gerilim tedavisi, hassas işleme;

3 kılavuz ray: X, Y, Z ekseni ithal lineer kılavuz raydır (Tayvan HIWIN hassas kılavuz rayı);

4 X, Y ekseni iletimi: ithal yüksek hassasiyetli dişli raf tahrikinin kullanımı;

5 Z şaft şanzımanı: ithal yüksek hassasiyetli vidalı mil (Tayvan HIWIN);

6 Bir eksen döndürme mili;

6 takım konumu: 6 istasyonlu mobil döner takım kitaplığı;İtalya ithal ISO30 tutacağı;.

7, uzun dedektörün alet uzunluğunu algılaması için otomatik alet ayar cihazı ile donatılmıştır;

8 çalışma masası: 8 takım otomatik konumlandırma fikstürü, T tipi yuva sıkma tertibatlı;

9 tahrik sistemi: Siemnes fırçasız servo tahrik ünitelerini benimsemek;

10 çekme halatı: Alman teknolojisi;

11 sprey soğutma cihazı ;

12 Takım ayar aleti: takım uzunluğunu otomatik olarak algılar;

13 Siemens 828D kontrol işletim sistemi

14 3D taşınabilir denetleyici 1 takım;

15 kontrol kutusu: ana elektrik bileşenleri, endüstriyel kontrol, kontrol sistemi ithal edilmektedir;

16 işletim sistemi: Siemens kontrol sistemi;

17 CNC sistemi, yazılım sistemi Siemens
