Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Tip: | Q35Y, Çok Fonksiyonlu Demir İşçisi | Koşul: | Yeni |
|---|---|---|---|
| İşlev: | Çelik Metal Delme, Delgeç Kesici Makas Demir İşçisi, çalmak delme ve kesme kesme, Metal Ürünü Damgal | Güç (w): | 7.5KW |
| ağırlık: | 2000kg | Boyut(l*w*h): | 1860x800x1900mm |
| Güç kaynağı: | Hidrolik | Gerilim: | 380V, Özelleştirilmiş |
| Renk: | Özelleştirilebilir, gri ve siyah | Sertifika: | CE ISO |
| Garanti: | 2 yıl | ||
| Vurgulamak: | Q35Y-20 Hidrolik Demirci makinesi,sac demirci,Hidrolik Demirci makinesi |
||

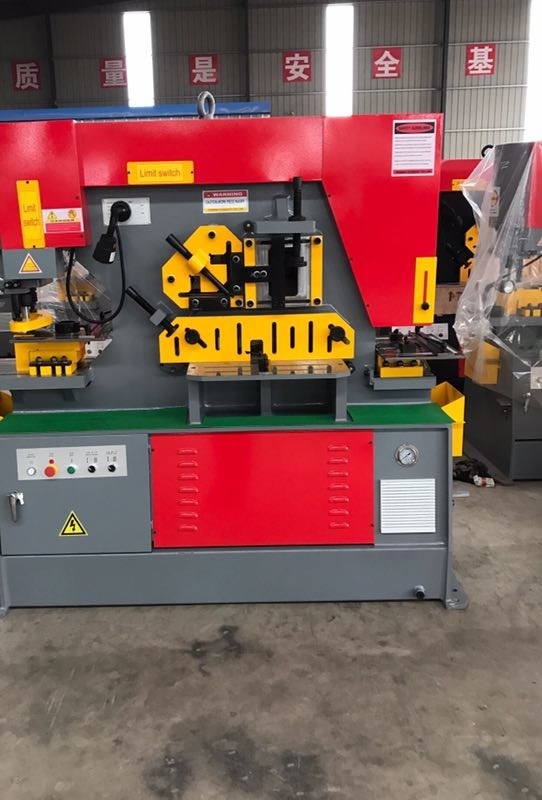

Sac Delme deliği Hidrolik Demirci makinesi
Ironworker'ın Özellikleri,
Hidrolik şanzıman kullanarak, Çin'in şu anda en son Çok İşlevli Birleşik delme makinesi ürünleri, levha üretebilir Yassı çelik, kare çelik, yuvarlak çelik, açılı çelik, kanal çeliği, I-kiriş, delme, kesme modülü ve kesme bloğu cihazı donatılmıştır ile.
Demir İşçisinin İşlevler Ağacı,
Montajlar,
Aşağıdaki 9 takım kalıp ve bıçak makineye monte edilmiştir:

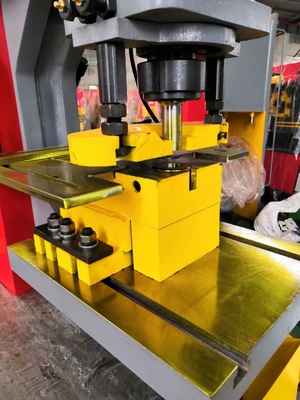

1. 5 takım yuvarlak delik delme kalıbı

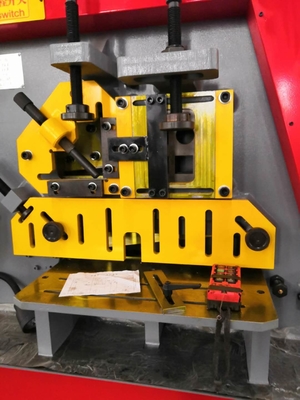

2. Bir dizi açılı çelik kesme bıçağı
3. Bir dizi kare ve yuvarlak çubuk kesme bıçağı
4. Düz çubuk kesme bıçağı seti
5. Bir dizi çentik bıçağı.
Diğer kalıplar ve bıçaklar ayrıca sipariş edilmeli ve ödenmelidir.
Ana teknik parametreler
| modeli |
Q35Y -16 |
Q35Y -20 |
Q35Y -25 |
Q35Y -30 |
Q35Y -40 |
Q35Y -50 |
|
|
İşleme Kapasite (KN) |
600 | 900 | 1200 | 1600 | 2000 | 2500 | |
|
Malzeme Gerilme direnci (Mpa) |
≤450 | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 | |
|
Ram vuruşu (mm) |
80 | 80 | 80 | 80 | 100 | 100 | |
|
Sayı inme (kez/dak)(mm) |
11-20 | 12-20 | 8-18 | 6-16 | 6-16 | 6-12 | |
|
boğaz derinliği (mm) |
300 | 355 | 400 | 600 | 530 | 600 | |
| Kesme Açısı | 7° | 8° | 8° | 8° | 8° | 8° | |
|
düz o bir yüzük |
Maks. Kesme Kapasite (kalınlık* genişlik)(mm) |
16×250 | 20×330 | 25×330 | 30×335 | 40×335 | 50×300 |
| 8×400 | 10×480 | 16×600 | 20×600 | 30×600 | 30×750 | ||
|
Bar O bir yüzük |
Kare Çubuk (mm) |
40×40 | 50x50 | 50×50 | 55×55 | 60×60 | 65×65 |
|
Yuvarlak Çubuk (mm) |
45 | 50 | 60 | 65 | 70 | 80 | |
|
H-ışın (mm) |
100×100 | 120×120 | 175×175 | 200×200 | 250×250 | ||
|
C-kanalı (mm) |
120× 53×5.5 |
160× 63×6.5 |
200× 75×9 |
280× 86×11,5 |
300x 89x11,5 |
320x 92x12 |
|
|
I-ışın (mm) |
120× 74×5 |
160× 88×6 |
200× 75×9 |
280× 124×10.5 |
300x 130x13 |
320x 130x13 |
|
| Açılı Kesme |
90° kesme (mm) |
120× 120× 12 |
140× 140× 12 |
160× 160× 14 |
180× 180× 16 |
200× 200× 16 |
200× 200× 18 |
|
45 ° kesme (mm) |
60× 60×8 |
70× 70×10 |
60× 60×7 |
80× 80×8 |
80× 80×10 |
100× 100×12 |
|
| delik delme |
maksimum çap delme (mm) |
ф25 | ф30 | ф35 | ф38 | ф40 | ф45 |
|
delme kalınlığı (mm) |
16 | 20 | 25 | 28 | 35 | 40 | |
| Motor (KW) | 5.5 | 7.5 | 11 | 15 | 18.5 | 18.5 | |
|
Boyut (mm) |
1740× 810× 1830 |
1950× 900× 1950 |
2355× 960× 2100 |
2800× 1050× 2450 |
2900× 1110×2500 |
3200× 1440×2500 |
|
|
Açıklamalar: Q35Y serisi standart tiplerdir (Açılı çelik kesme istasyon ve manüel pres tutmalı düz çubuk kesme istasyonu) |
|||||||
Kalıp ve bıçak çeşitleri
