Açıklamalar: Bu parametre 2019 sistemine dayanmaktadır.Parametreler zamanında güncellenmezse, lütfen anlayın ve çevrimiçi Sohbet veya e-posta yoluyla bizimle iletişime geçin.TEŞEKKÜRLER.
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| İsim: | Hidrolik Giyotin Makas | Koşul: | Yeni |
|---|---|---|---|
| Ana motor: | Enerji tasarrufu için servo motor | Kesme Malzemesi: | Metal Paslanmaz Çelik Karbon Çelik Alüminyum, MS/SS/GI vb çelik levha |
| boğaz boşluğu: | 100 mm, 150-500 mm | Kontrol modu: | NC denetleyici Estun E21s,ELGO P40,Delem DAC360T |
| sürme: | İnvertör, servo sürücü | arka dayama: | Vidalı mil + Lineer kılavuz, 1000 mm seyahat |
| Renk: | Beyaz + Mavi veya özelleştirilmiş | Gerilim: | Özelleştirilmiş, 220V/380V/400V |
| Garanti: | 2 yıl | Satış Sonrası Hizmet Sağlandı: | Denizaşırı makinelere hizmet verebilecek mühendisler, Çevrimiçi destek, Video teknik desteği |
| Vurgulamak: | otomatik kesme makinesi,plaka kesme kesme makinesi,plaka kesme makinesi |
||
1. Bilgisayar CAD tasarımını kullanma.Çerçeve, kanat sürgüsü ve diğer önemli parçalar, çerçeve ve yapının rasyonelliğini ve sağlamlığını sağlamak için ANSYS sonlu elemanlar analiz yazılımı tarafından analiz edilir.Kaynak robotları ve aparatları ile monoblok ve Tavlama işlemi ile gerilim giderme işlemi.
2. Gelişmiş Avrupa teknolojisini tanıtmak ve entegre hidrolik kontrol sistemini benimsemek, iyi bir güvenilirliğe sahiptir.bakım için daha güvenilir ve kolay.Makas üzerinde Siemens motorları, Allead pompaları ve Rexroth hidrolik valfleri kullanılmaktadır.

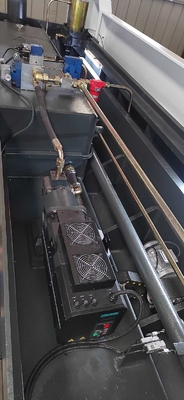

3. Hidrolik plaka kesme makinemize yeni yüksek güçlü servo motor uygulanır.Makine çalışmadığında, motor durma durumundadır, bu sadece yağ deposunun yağ sıcaklığının çok hızlı yükselmesini engelleyemez, aynı zamanda elektrik tasarrufu sağlar, enerji ve çevre koruma tasarrufu sağlar ve üretim maliyetlerini düşürür.
4. Hidrolik Makas, çeşitli kesme uzunlukları ve kapasitelerinde üretilen değişken bir Rake Action makinesidir.Arka dayama kirişi hareketi NC/CNC kontrolörü tarafından kontrol edilir.Kesme açısı ve yukarı/düşük bıçak açıklığı, farklı plaka kalınlıklarına göre NC/CNC kontrolör tarafından çalıştırılabilir.Arka dayamada vidalı mil ve lineer kılavuz kullanılmaktadır.Kesme efektini ve kesme kalitesini iyileştirir.
5. Vidalı ve lineer kılavuzlu yüksek hassasiyetli arka dayama. Arka dayama mesafesi AC motor veya servo motor tarafından ayarlanır ve NC kontrolör E21s veya TP-07 veya Delem DAC310 360T tarafından kolayca ayarlanır ve görüntülenir.
6. Donanımlı aydınlatma hizalaması, kesme sırasında hizalanması çok kolaydır.Önce iki tarafta farklı boyutları ölçmek ve daha sonra kesmek isteyen bazı kullanıcılar için özel.
6.Profesyonel kapı tipi takım tutucu yapısını benimser.Tutma ve kesim alanına ellerin girmesini önlemek ve çalışma güvenliğini sağlamak için makine üzerine emniyet çitleri monte edilmiştir.

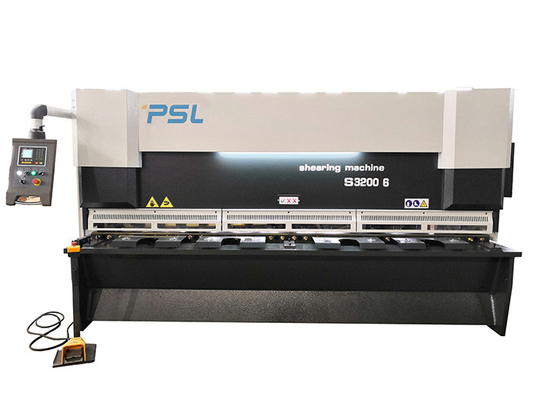

Makas QC11K-6x3200 Özellikleri,
| Şartname | QC11K-6x3200 |
| Maks.kesme kalınlığı |
6mm (Hafif çelik) 3 mm (paslanmaz çelik) |
| Maks.Kesme genişliği | 3200mm |
| vuruşlar | 9-30/dk |
| arka dayama inme | 10-750mm |
| Kesme açısı | 0.5-2.5Derece |
| boğaz derinliği | 150 mm |
| Çalışma masasının yüksekliği | 750 mm |
| Çalışma masasının genişliği | 600 mm |
| Ana servo motor gücü | 7.5kw |
| Boyutlar: | 3750x1770x2150 |
| Net ağırlık Yaklaşık. | 5.8 Ton |
| Volt. |
380V,50HZ
|
| Opsiyonel model | Üretici firma | Notlar | |
|---|---|---|---|
| CNC sistemi | E21'ler TP-07 DAC310 DAC360 |
DELEM |
|
| Hidrolik sistem | Ana solenoid valfler |
Rexroth Jianhu |
|
| Arka dayama |
Alternatif akım motoru Vidalı mil + Lineer kılavuz |
PSL Tayvan |
|
| Yağ pompası | İç Dişli yağ pompası |
Allead |
|
| Ana güç |
Servo motor (Opsiyonel) |
VEÇİ | |
| Ön çalışma masası | Özel palet ve top rafı | PSL | |
| Güvenlik | Ön çelik çitler + Arka güvenli sensör koruması (Opsiyonel) | PSL | |
| Geri destek cihazı | Pnömatik destek çerçevesi (Opsiyonel) | PSL | |
| Bıçak boşluğu | Motorlu NC kontrolör çalışıyor |
PSL | |
| elektrik | Schneider Röle, Kontaktör | Schneider | |
| Ayak anahtarı | Kore Kaikun dikey anahtarı | Korece Kaikun | |
| Derin boğaz | 150mm -500mm(Opsiyonel) | PSL |
| modeli |
Maks. tkn. |
Akma dayanımı | Maks.Uzunluk | Açı | X.İnme | Güç | L*W*H(mm) | Ağırlık |
|---|---|---|---|---|---|---|---|---|
| QC11K-6*2500 | 6mm | ≤450kN/cm | 2500 mm | 0,5-2,5° | 750 mm | 7.5kW | 3140*1740*2040 | 4800Kg |
| QC11K-6*3200 | 6mm | ≤450kN/cm | 3200mm | 0,5-2,5° | 750 mm | 7.5KW | 3750*1770*2150 | 5800Kg |
| QC11K-6*4000 | 6mm | ≤450kN/cm | 4000 mm | 0,5-2,5° | 750 mm | 11KW | 4830*1840*2150 | 7500Kg |
| QC11K-6*5000 | 6mm | ≤450kN/cm | 5000 mm | 0,5-2,5° | 750 mm | 15KW | 5830*1840*2150 | 13000Kg |
| QC11K-6*6000 | 6mm | ≤450kN/cm | 6000mm | 0,5-3° | 750 mm | 15KW | 6480*2100*2300 | 18000Kg |
| QC11K-8*2500 | 8mm | ≤450kN/cm | 2500 mm | 0,5-2,5° | 750 mm | 11KW | 3040*1700*1700 | 5500Kg |
| QC11K-8*3200 | 8mm | ≤450kN/cm | 3200mm | 0,5-2,5° | 750 mm | 11KW | 3860*1700*1700 | 6200Kg |
| QC11K-8*4000 | 8mm | ≤450kN/cm | 4000 mm | 0,5-2,5° | 750 mm | 11KW | 4640*1700*1700 | 7900Kg |
| QC11K-8*5000 | 8mm | ≤450kN/cm | 5000 mm | 0,5~3° | 750 mm | 18.5KW | 5400*2400*2000 | 13500Kg |
| QC11K-8*6000 | 8mm | ≤450kN/cm | 6000mm | 0,5~3° | 750 mm | 22KW | 6480*2100*2350 | 19000Kg |
| QC11K-8*8000 | 8mm | ≤450kN/cm | 8000mm | 0,5~3° | 750 mm | 22KW | 8580*2130*2350 | 29500Kg |
| QC11K-10*2500 | 10 mm | ≤450kN/cm | 2500 mm | 0,5-2,5° | 950mm | 15KW | 3040*1800*1700 | 6500Kg |
| QC11K-10*3200 | 10 mm | ≤450kN/cm | 3200mm | 0,5-2,5° | 950mm | 11KW | 3850*1830*1900 | 7500Kg |
| QC11K-10*4000 | 10 mm | ≤450kN/cm | 4000 mm | 0,5-2,5° | 950mm | 15KW | 4650*2100*2000 | 11000Kg |
| QC11K-10*5000 | 10 mm | ≤450kN/cm | 5000 mm | 0,5~3° | 950mm | 15KW | 5750*2100*2000 | 16000Kg |
| QC11K-10*6000 | 10 mm | ≤450kN/cm | 6000mm | 0,5~3° | 950mm | 15KW | 6500*2100*2300 | 24000Kg |
| QC11K-10*8000 | 10 mm | ≤450kN/cm | 8000mm | 0,5~3° | 950mm | 15KW | 6800*2100*2300 | 32000Kg |
| QC11K-13*2500 | 13 mm | ≤450kN/cm | 2500 mm | 0,5-2,5° | 1000 mm | 15KW | 3285*1830*2390 | 7500Kg |
| QC11K-13*3200 | 13 mm | ≤450kN/cm | 3200mm | 0,5-2,5° | 1000 mm | 15KW | 3855*1830*2390 | 9500Kg |
| QC11K-13*4000 | 13 mm | ≤450kN/cm | 4000 mm | 0,5-2,5° | 1000 mm | 18.5KW | 4850*1830*2390 | 12500Kg |
| QC11K-13*6000 | 13 mm | ≤450kN/cm | 6000mm | 0,5~3° | 1000 mm | 30KW | 6850*1930*2650 | 30000Kg |
| QC11K-13*8000 | 13 mm | ≤450kN/cm | 8000mm | 0,5~3° | 1000 mm | 30KW | 8950*2130*2850 | 46000Kg |
| QC11K-13*9000 | 13 mm | ≤450kN/cm | 9000mm | 0,5~3° | 1000 mm | 45KW | 9980*2130*2850 | 65000Kg |
| QC11K-13*10000 | 13 mm | ≤450kN/cm | 10000 mm | 0,5~3° | 1000 mm | 45KW | 11050*2500*3100 | 85000Kg |
| QC11K-16*2500 | 16mm | ≤450kN/cm | 2500 mm | 0,5~3° | 1000 mm | 22KW | 3440*1940*2830 | 9500Kg |
| QC11K-16*3200 | 16mm | ≤450kN/cm | 3200mm | 0,5~3° | 1000 mm | 22KW | 4010*1940*2830 | 11000Kg |
| QC11K-16*4000 | 16mm | ≤450kN/cm | 4000 mm | 0,5~3° | 1000 mm | 30KW | 5010*1980*2830 | 15500Kg |
| QC11K-16*5000 | 16mm | ≤450kN/cm | 5000 mm | 0,5~3,5° | 1000 mm | 30KW | 5900*2600*2830 | 25000Kg |
| QC11K-16*6000 | 16mm | ≤450kN/cm | 6000mm | 1~3,5° | 1000 mm | 37KW | 6900*2600*2830 | 36000Kg |
| QC11K-16*8000 | 16mm | ≤450kN/cm | 8000mm | 1~3,5° | 1000 mm | 45KW | 8900*2900*3430 | 75000Kg |
| QC11K-20*2500 | 20 mm | ≤450kN/cm | 2500 mm | 1~3° | 1000 mm | 30KW | 3440*1980*2830 | 14000Kg |
| QC11K-20*3200 | 20 mm | ≤450kN/cm | 3200mm | 1~3° | 1000 mm | 30KW | 4010*1900*2830 | 17000Kg |
| QC11K-20*4000 | 20 mm | ≤450kN/cm | 4000 mm | 1~3,5° | 1000 mm | 37KW | 4850*2600*2900 | 22000Kg |
| QC11K-20*6000 | 20 mm | ≤450kN/cm | 6000mm | 1~3,5° | 1000 mm | 55KW | 6700*3000*3000 | 54000Kg |
| QC11K-30*2500 | 30 mm | ≤450kN/cm | 2500 mm | 1~3,5° | 1000 mm | 45KW | 3440*1900*2830 | 25000Kg |
| QC11K-30*3200 | 30 mm | ≤450kN/cm | 3200mm | 1~3,5° | 1000 mm | 45KW | 4200*1900*3000 | 34000Kg |
Açıklamalar: Bu parametre 2019 sistemine dayanmaktadır.Parametreler zamanında güncellenmezse, lütfen anlayın ve çevrimiçi Sohbet veya e-posta yoluyla bizimle iletişime geçin.TEŞEKKÜRLER.
İlgili kişi: Mr. Luo Zhengang
Tel: +86 13507189561
