Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| İsim: | CNC V-kesim Oluk makinesi | Makine tipi: | PSL-1250x4000 |
|---|---|---|---|
| Ana gövde: | çelik levhalar kaynaklı çerçeve | Kontrol: | CNC sistemi EASYCAT |
| sürme: | tam servo üniteleri | Yapı: | Portal Tablo tipi |
| Anma gücü: | 9KW | Max. Maks. cutting depth width kesme derinliği genişliği: | 3MM |
| Güç kaynağı: | Elektrik | Ağırlık: | 9000KG |
| Gerilim: | 380V/220V, 50HZ/60HZ Opsiyonel | Boyut (U * G * Y): | 6100*2300*1800 |
| Renk: | Beyaz, Müşteri Tasarımlı | Başvuru: | Endüstriyel Metal Kesme |
| Garanti: | 1 yıl | Satış Sonrası Hizmet Sağlandı: | Denizaşırı makinelere hizmet verebilecek mühendisler, Çevrimiçi destek |
| Vurgulamak: | Sac v oluk açma makineleri PSL,v oluk açma makineleri CNC Full servo,V Oluk Kesme Makineleri CNC Full Servo |
||

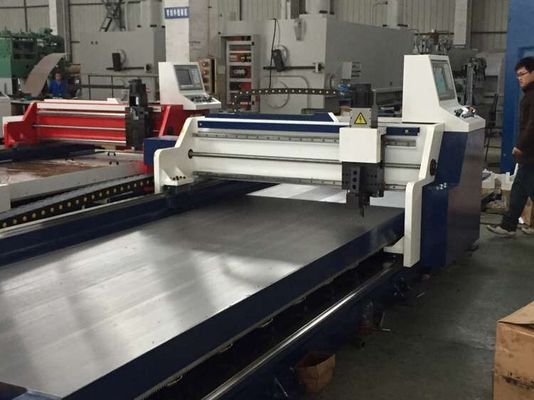

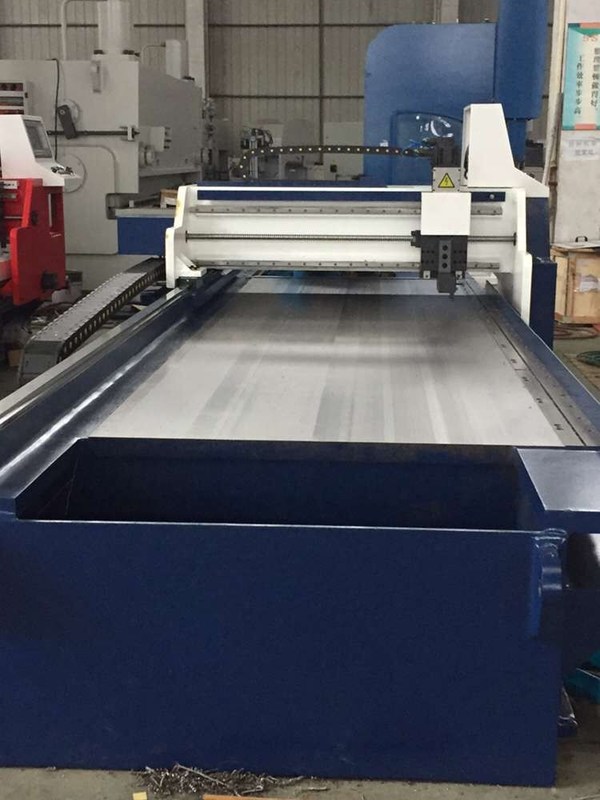

Sac metal Tam servo CNC V-kesim kanal açma makinesi
performans özellikleri,
V-cut makine tabanı ve çapraz kirişin çerçeve yapısı tasarımı benimsenmiştir.Çalışma masası 60 mm Q345 düşük alaşımlı yüksek mukavemetli yapısal çelikten ve çerçeve Q235 çelik levhadan yapılmıştır.
Yatak, kaynak stresini ortadan kaldırmak ve ekipman deformasyonunu azaltmak için doğal gazla tavlanmıştır.Kumlama işlemi mükemmel boyama etkisi sağlar.
Bu V kesimli makine, hareketli hızın değişken frekans ayarı, kararlı ve verimli kesme işlemi ile ağır hizmet tipi lineer kılavuz ray ile desteklenen hassas bakır dişli ve helisel raf iletimini benimser.
Üçgen kayış tahriki, motorun birincil tahrikinde kullanılır, çünkü üçgen kayışın gerdirme kuvveti, acil durdurma ve geri dönüş sırasında darbe kuvvetini azaltır, ekipmanın esnek çalışmasını sağlar ve ekipmanın hizmet ömrünü uzatır.
V-cut makinesinin takım taşıyıcı transfer cihazı, yüksek doğruluk sağlamak için SFSR sessiz vidalı mil ve QH sessiz kılavuz ray kullanır.
Bu V kesimli makine parçaları hidrolik sıkma sistemi ile sabitlenir, kanal açma hızı hızlıdır ve güçlü sıkma garanti edilir.Hidrolik sistem, akümülatör kompanzasyonu ve tahliye valfi ile donatılmıştır ve motor, enerji tasarrufu sağlayan ve hidrolik sistemin güvenliğini sağlayan boşluk modunda çalışır.
V-kesim makinesi, "V" yuvasını işlemek için dört bıçak kullanır, böylece kesme miktarı eşit olarak dağıtılır ve iş parçasının deformasyonu azaltılır.Ayrıca kesici takımların servis ömrünü uzatmak ve üretim maliyetlerini azaltmak için mikro soğutma sistemi seçilmiştir.
V-cut makinesi sadece klavye ve çalışma prosedürü girilerek kullanılabilir.Operatör ve malzeme arasındaki farka göre, operatörün çalışmasını kolaylaştırmak için işleme hızını ayarlamak için düğme kullanılabilir.
Çalışma prosedürü, görüntüleme ekranından bilinebilir.Operatörlerin güvenliğini sağlamak için sensörler kullanılmaktadır.
Ekipman anormal olduğunda, ekrandaki alarm bilgilerinin bakımı kolaydır.
V-kesim makinesi yalnızca iş parçası takılıp çıkarıldığında insan gücüne ihtiyaç duyar, böylece insan gücünden tasarruf edebilir.
V-cut makinesinin kendi kendini onarma işlevi vardır.Kullanım sürecinde müşteriler, işleme doğruluğunu sağlamak için tabloyu kendi gereksinimlerine göre planlayabilir.
Ana teknik parametreler,
| İşlenecek levha için kalınlık aralığı | 0.6mm-4mm(paslanmaz çelik) |
| İşlenecek levha için kalınlık aralığı | 0,6 mm-4 mm (karbon çeliği) |
| Maks.her seferinde işlenmiş derinlik | 0,6 mm |
| Maks.işlenmiş derinlik | 3mm |
| İşlenecek plakanın uzunluğu | 3200mm/4000mm |
| Genişlik hızı | 1250mm/1500mm |
| V tipi oluk marjı minimum mesafe | 6mm |
| İleri Kesme hızı | 0-70m/dak |
| X ekseni dönüş hızı | 0-70m/dak |
| Y ekseni minimum birim seti | 0,01 mm |
| Y ekseni minimum konumlandırma doğruluğu | ±0.05mm |
| Z ekseni minimum birim seti | 0,01 mm |
| Konumlandırma doğruluğu | ±0.05mm |
| Z ekseni stroku | 50 mm |
| X ekseni invertörü/servo motor | 5.5KW EASYCAT |
| Z ekseni servo motor | 1KW EASYCAT |
| Y1,Y2 eksen servo motor | 1KW EASYCAT |
| Hidrolik sistem | 1.5KW/8L/10MPa |
| 1500*3000 | 5300mm*2550mm*1560mm |
| Bıçak | 3 takım |
| 1500*4000 | 6000mm*2550mm*1560mm |
| pnömatik basınç | 6Harita-8Harita |
| Ağırlık | 8,5T/9.5T |
| Ana güç | 380V/50HZ/3Faz |
Ana parça talimatı,
| CNC sistemi | Tayvan ESAYCAT 19” HD LCD Dokunmatik ekran |
| Servo birimleri(X,Y,Z) | EASYCAT Tayvan |
| Soğutma sistemi | Su sisi soğutma pompası |
| Bıçak | Çin (Güney Kore alaşım bıçak başı) |
| vidalı mil | TBI Tayvan |
| Doğrusal kılavuzlama | HIWIN Tayvan |
| Dişli çark | YYC Tayvan |
| Hidrolik sistem | Tayvan markası |
| Tel kablolar | Almanya IGUS |
| Alçak gerilim elektrikli ev aletleri | Schneider |
| Sınırlı anahtar |
Japonya veya Almanya markası |
