Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Başvuru: | Endüstriyel Metal sac işleme, Paslanmaz çelik V-oluk kanal açma, bükme | İsim: | Yatay CNC Hidrolik V-oluk planya makinesi |
|---|---|---|---|
| Makine tipi: | PSL-1250x6000 | Ana gövde: | çelik levha kaynaklı çerçeve Kutu şeklindeki yapı |
| Kontrol: | CNC sistemi EASYCAT, SYNTEC | sürme: | Tüm servo sürüş 4 eksen |
| Yapı: | Portal Tablo tipi | Anma gücü: | 9KW |
| Max. Maks. cutting depth width kesme derinliği genişliği: | 2.5mm | Güç kaynağı: | Elektrik, Hidrolik |
| Boyut (U * G * Y): | 8500*2350*1700 | Ağırlık: | 12500kg |
| Gerilim: | 380V/220V, 50HZ/60HZ Opsiyonel | Renk: | Beyaz, Gri-siyah+Kırmızı, Müşteri Tarafından Tasarlanmış |
| Satış Sonrası Hizmet Sağlandı: | Denizaşırı makinelere hizmet verebilecek mühendisler, Çevrimiçi destek | Garanti: | 1 yıl |
| Vurgulamak: | metal v kanal açma makinesi,sac V Oluk Kesme Makinesi Tam Servo,V Oluk Kesme Makinesi Yatay Tam Servo |
||

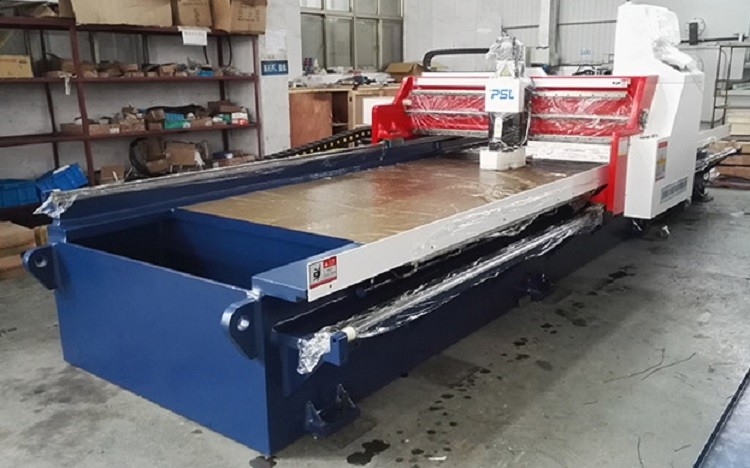

Karbon sac Paslanmaz çelik Yatay CNC Hidrolik V-oluk Yerleştirme makinesi
Makine Tanımlamaları,
Bu ekipman, metal sac için tamamen CNC Servo V-Yiv Açma Makinesidir.
Yüksek işleme hassasiyeti, basit kullanım, gürültü yok, titreşim yok ve benzeri avantajlarla gelişmiş CNC kontrolörü ve yenilikçi tasarımı benimser.
Sac V-oluk, U-oluk ve diğer düzensiz oluk işlemede (paslanmaz çelik, alüminyum, alüminyum levha, bakır, Karbon çeliği ve diğer özel levhalar dahil) yaygın olarak kullanılmaktadır.
Özellikle. Sac metalin bükülmeden önce V-oluk işlenmesi için geçerlidir.
Ana özellik ve özel fonksiyon,
1. Eğim mevcut;
2. Plakanın bir tarafından uca yiv açma ve diğer taraftan kesmeye başlama;
3. Plakanın kenarından ilk oluk çizgisine kadar olan minimum mesafe 6 mm'dir;
4. Oluk için minimum plaka boyutu 100x100 mm'dir;
5. Bir noktadan başka bir noktaya tam olarak kanal açma;
6. Güç tasarrufu;
7. Çevre koruma.
performans özellikleri,
1.1 Sac planya makinesi çerçevesi ve kirişin tümü kutu şeklindedir.Sonlu eleman optimizasyon tasarımından sonra, artık gerilimi ortadan kaldırmak için tüm çelik kaynağı temperlenir.
1.2 Metal sac V planya makinesi Tayvan EASYCAT veya SYNTEC endüstriyel kontrol kontrolörü ve kapalı döngü servo sistemini benimser: kolay, esnek, hızlı, verimli ve düşük gürültü.
1.3 CNCtam otomatik çalışmayı destekleyen kontrolör, 3 bıçak aynı anda çalışabilir, kanal açma verimliliğini önemli ölçüde artırır.
1.4 Paslanmaz çelik V kanal açma makinesi, 4 kontrol ekseni (X,Y1,Y2,Z eksenleri), hidrolik tutma tertibatı, portal ve takım tutucusu çalışırken birlikte gidiş-dönüş hareketi yapar.
1.5 V-oluk makinesi, vidalı ve makaralı ağır hizmet tipi kılavuz rayı kullanır.
1.6 Bu makine, otomatik yağlama sistemi ile donatılmıştır: düşük aşınma, hassas işleme, işleme hassasiyeti ve yüksek dinamik tepki özellikleri sağlar.
1.7Basınçlı hava/su üfleme ve soğutma sistemi, kesme atıklarının iş parçasının yüzeyini çizmesini engellemekle kalmaz, aynı zamanda bıçakların ömrünü de uzatır.
Ana teknik parametreler,
| İşlenecek levha için kalınlık aralığı | 0.6mm-4mm(paslanmaz çelik) |
| İşlenecek levha için kalınlık aralığı | 0,6 mm-4 mm (karbon çeliği) |
| Maks.her seferinde işlenmiş derinlik | 0,6 mm |
| Maks.işlenmiş derinlik | 2.5mm |
| İşlenecek plakanın uzunluğu | 6000mm |
| Genişlik hızı | 1250 mm |
| V tipi oluk marjı minimum mesafe | 6mm |
| İleri Kesme hızı | 0-70m/dak |
| X ekseni dönüş hızı | 0-70m/dak |
| Y ekseni minimum birim seti | 0,01 mm |
| Y ekseni minimum konumlandırma doğruluğu | ±0.05mm |
| Z ekseni minimum birim seti | 0,01 mm |
| Konumlandırma doğruluğu | ±0.05mm |
| Z ekseni stroku | 50 mm |
| X ekseni invertörü/servo motor | 5.5KW |
| Z ekseni servo motor | 1KW |
| Y1,Y2 eksen servo motor | 1KW |
| Hidrolik sistem | 1.5KW/8L/10MPa |
| Bıçak | 3 takım |
| 1500*4000 | 8500mm*2350mm*1700mm |
| pnömatik basınç | 6Harita-8Harita |
| Ağırlık | 12.5T |
| Ana güç | 380V/50HZ/3Faz |
Ana parça talimatı,
| CNC sistemi |
Tayvan SYNTEC veya ESAYCAT 19” HD LCD Dokunmatik ekran |
| Servo birimleri(X,Y,Z) |
EASYCAT Tayvan DELTA Tayvan |
| Soğutma sistemi | Su sisi soğutma pompası |
| Bıçak | Güney Kore alaşım bıçak kafası |
| vidalı mil | TBI Tayvan |
| Doğrusal kılavuzlama | HIWIN Tayvan |
| Dişli çark | YYC Tayvan |
| Hidrolik sistem | Tayvan markası |
| Tel kablolar | Almanya IGUS |
| Alçak gerilim elektrikli ev aletleri | Schneider |
| Sınırlı anahtar |
Japonya veya Almanya markası |
