Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

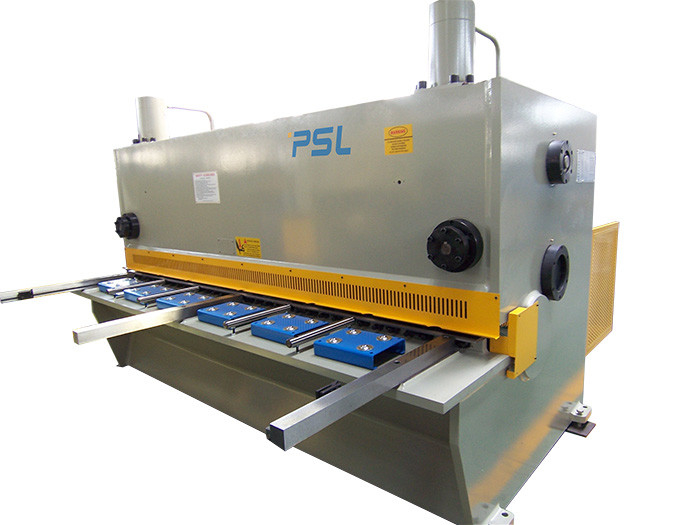

| Ürün adı: | QC11Y-16x4000 CNC Hidrolik kesme makinesi bükülmez | Koşul: | Yeni |
|---|---|---|---|
| Başvuru: | Endüstriyel Metal Kesme, Metal levha kesme makinası | Kesme Malzemesi: | Metal Paslanmaz Çelik Karbon Çelik Alüminyum, MS/SS/GI vb çelik levha |
| boğaz boşluğu: | 100 mm, 200 mm, 500 mm | Kontrol modu: | NC/CNC kontrolör Estun E21s, ELGO P40T, Delem DAC360T |
| Ana motor: | Normal motor, Servo motor enerji tasarrufu sağlar | arka dayama: | Vidalı mil + Lineer kılavuz, 1000 mm seyahat |
| Arka dayama motoru: | Normal motor veya Servo sürücü | Renk: | Beyaz+Mavi, Gri siyah+Beyaz, özelleştirilmiş |
| Gerilim: | Özelleştirilmiş, 220V/380V/400V 50HZ/60HZ | Satış Sonrası Hizmet Sağlandı: | Denizaşırı makinelere hizmet verebilecek mühendisler, Çevrimiçi destek, Video teknik desteği |
| Garanti: | 1 yıl | ||
| Vurgulamak: | elektromanyetik kesme makinesi,endüstriyel kesme makinesi,kesme bükme makinesi |
||
1.Takım tezgahının daha yüksek sertlik ve titreşim direncine sahip olmasını sağlamak için UG sonlu elemanlar analiz yöntemini, CAD yardımcı tasarımını, çerçeve entegre kaynak ve titreşim giderme iç stres işleme ve ısıtma yöntemlerini benimsemek.Kapı tipi takım tutucu yapısı, bıçak açıklığının otomatik ince ayarı, nitrojen birikimli dönüş, arka kesme hidrolik burkulma önleyici sistem.
2. Anti-Twist sistemi, kesme işlemi sırasında bıçak hareketlerine karşı düz tutarak dar ve şerit kesimlerde sac malzemenin bükülmesini önler.CNC giyotin makas versiyonunun Anti-Twist sistemi, kuvveti daha eşit dağıtır.İnce metal levhaların yüzeyine zarar verme olasılığını azaltmaya hizmet eder.
3. Bu Kesme makinesi çok işlevli bir makinedir.ana kontrol X ekseni (kesme genişliği) NC kontrolör Estun E21s tarafından kontrol edilir ve sürülür.Kesme açısı, Bıçak boşluğu/boşluğu, farklı plaka malzemelerine ve kalınlığına göre kontrolör E21'ler aracılığıyla da çalıştırılabilir.
Müşteri, Makas'ı tam otomatik eylemlerle çalıştırmak isterse, CNC kontrolörünü ELGO P40T veya DELEM DAC360T veya CYBELEC T8'e güncelleme.bunlarkontrolörler, makaslar için kullanıcı dostu ve çok yönlü bir dokunmatik kontrol çözümü sunar.Talep üzerine çoklu arka dayama ekseni, kesme açısı, strok uzunluğu ve bıçak boşluğu/boşluğu, son teknoloji elektroniklere dayalı olarak kontrol edilebilir.Kesme efektini ve kesme kalitesini iyileştirir.
4.Gelişmiş Avrupa teknolojisini tanıtmak ve entegre hidrolik kontrol sistemini benimsemek, iyi bir güvenilirliğe sahiptir.bakım için daha güvenilir ve kolay.Siemens motorlar,Hidrolik sistem yardımcı enerji olarak skin-bag akü kullanır, aynı zamanda basınç etkisini emer, takım tezgahı sorunsuz çalışır ve düşük gürültüye sahiptir.Shear'da tüm pompalar ve Rexroth hidrolik valfleri kullanılmaktadır.
5. Arka dayama, yüksek hassasiyetli vidalı mil ve lineer kılavuz monte edilmiştir.arka dayama çalışması AC motor veya servo motor (Opsiyonel) ile ayarlanır ve NC kontrolör Estun E21s veya Almanya ELGO P40T, Delem DAC360T veya Cybelec T8 tarafından kolayca ayarlanır ve görüntülenir.
6. Donanımlı aydınlatma hizalaması, kesme sırasında hizalanması kolaydır.Önce iki tarafta farklı boyutları ölçmek ve daha sonra ölçülen çizgiye göre kesmek isteyen bazı kullanıcılar için özel.
7.Profesyonel kapı tipi takım tutucu yapısı.Ellerin tutma ve kesme baldelerine girmesini önlemek ve işçilerin çalışma güvenliğini sağlamak için makineye güvenli çitler monte edilmiştir.
8. Standart makinemiz amortisörlü normal motordur.Ancak şimdi hidrolik plaka kesme makinemize yeni bir yüksek güçlü servo motor uygulanabilir.Servo ana motor, enerji tasarrufu ve çevre koruma sağlayabilir ve üretim maliyetlerini azaltabilir.
Normal motor Servo motor
Makas QC11K-16x4000 Özellikleri,
| Tip | QC11K-16x4000 |
| Maks.kesme kalınlığı |
16mm (Hafif çelik) 8mm (paslanmaz çelik) |
| Maks.bükülme önleyici ile kesme kalınlığı |
12 mm (yumuşak çelik) 6mm (paslanmaz çelik) |
| Maks.Kesme genişliği | 4000 mm |
| vuruşlar | 6-30/dk |
| arka dayama inme | 20-1000mm |
| Kesme açısı | 0.5-3.0Derece |
| boğaz derinliği | 100 mm |
| Çalışma masasının yüksekliği | 850mm |
| Çalışma masasının genişliği | 700 mm |
| Ana servo motor gücü | 37kw |
| Yağ pompası | 64L/dak |
| Boyutlar: | 4850x2340x2575 |
| Net ağırlık Yaklaşık. | 16000kg |
| Volt. |
380V,50HZ
|
| Opsiyonel model | Üretici firma | Notlar | |
|---|---|---|---|
| CNC sistemi | E21'ler P40T DAC360 |
ESTUN DELEM |
|
| Hidrolik sistem | Ana solenoid valfler |
Rexroth YUEKN TW |
|
| Arka dayama |
Normal motor servo motor Vidalı mil + Lineer kılavuz |
Batı Çin ESTUN TAYVAN |
|
| Yağ pompası | İç Dişli yağ pompası |
Güneşli |
|
| Ana güç |
Normal motor, Servo motor (Opsiyonel) |
Çin VEICHI |
|
| Ön çalışma masası | Büyük palet ve top rafı | PSL | |
| Güvenlik önlemleri |
Ön çelik çit koruması Geri güvenli sensör koruması (Opsiyonel) |
PSL | |
| Geri bükülme önleyici sistem | birkaç kaldırma yağı silindiri |
PSL |
|
| Bıçak boşluğu |
Manuel Motorlu ayar (opsiyonel) |
PSL | |
| Elektrikli parçalar | Schneider Röle, Kontaktör | Schneider | |
| Ayak anahtarı | Kore Kacon dikey pedalı | kaconKoreli | |
| Derin boğaz | 200mm -550mm (Opsiyonel) | PSL |
| modeli |
Maks. tkn. |
Akma dayanımı | Maks.Uzunluk | Açı | X.İnme | Güç | L*W*H(mm) | Ağırlık |
|---|---|---|---|---|---|---|---|---|
| QC11K-6*2500 | 6mm | ≤450kN/cm | 2500 mm | 0,5-2,5° | 750 mm | 7.5kW | 3140*1740*2040 | 4800Kg |
| QC11K-6*3200 | 6mm | ≤450kN/cm | 3200mm | 0,5-2,5° | 750 mm | 7.5KW | 3750*1770*2150 | 5800Kg |
| QC11K-6*4000 | 6mm | ≤450kN/cm | 4000 mm | 0,5-2,5° | 750 mm | 11KW | 4830*1840*2150 | 7500Kg |
| QC11K-6*5000 | 6mm | ≤450kN/cm | 5000 mm | 0,5-2,5° | 750 mm | 15KW | 5830*1840*2150 | 13000Kg |
| QC11K-6*6000 | 6mm | ≤450kN/cm | 6000mm | 0,5-3° | 750 mm | 15KW | 6480*2100*2300 | 18000Kg |
| QC11K-8*2500 | 8mm | ≤450kN/cm | 2500 mm | 0,5-2,5° | 750 mm | 11KW | 3040*1700*1700 | 5500Kg |
| QC11K-8*3200 | 8mm | ≤450kN/cm | 3200mm | 0,5-2,5° | 750 mm | 11KW | 3860*1700*1700 | 6200Kg |
| QC11K-8*4000 | 8mm | ≤450kN/cm | 4000 mm | 0,5-2,5° | 750 mm | 11KW | 4640*1700*1700 | 7900Kg |
| QC11K-8*5000 | 8mm | ≤450kN/cm | 5000 mm | 0,5~3° | 750 mm | 18.5KW | 5400*2400*2000 | 13500Kg |
| QC11K-8*6000 | 8mm | ≤450kN/cm | 6000mm | 0,5~3° | 750 mm | 22KW | 6480*2100*2350 | 19000Kg |
| QC11K-8*8000 | 8mm | ≤450kN/cm | 8000mm | 0,5~3° | 750 mm | 22KW | 8580*2130*2350 | 29500Kg |
| QC11K-10*2500 | 10 mm | ≤450kN/cm | 2500 mm | 0,5-2,5° | 950mm | 15KW | 3040*1800*1700 | 6500Kg |
| QC11K-10*3200 | 10 mm | ≤450kN/cm | 3200mm | 0,5-2,5° | 950mm | 11KW | 3850*1830*1900 | 7500Kg |
| QC11K-10*4000 | 10 mm | ≤450kN/cm | 4000 mm | 0,5-2,5° | 950mm | 15KW | 4650*2100*2000 | 11000Kg |
| QC11K-10*5000 | 10 mm | ≤450kN/cm | 5000 mm | 0,5~3° | 950mm | 15KW | 5750*2100*2000 | 16000Kg |
| QC11K-10*6000 | 10 mm | ≤450kN/cm | 6000mm | 0,5~3° | 950mm | 15KW | 6500*2100*2300 | 24000Kg |
| QC11K-10*8000 | 10 mm | ≤450kN/cm | 8000mm | 0,5~3° | 950mm | 15KW | 6800*2100*2300 | 32000Kg |
| QC11K-13*2500 | 13 mm | ≤450kN/cm | 2500 mm | 0,5-2,5° | 1000 mm | 15KW | 3285*1830*2390 | 7500Kg |
| QC11K-13*3200 | 13 mm | ≤450kN/cm | 3200mm | 0,5-2,5° | 1000 mm | 15KW | 3855*1830*2390 | 9500Kg |
| QC11K-13*4000 | 13 mm | ≤450kN/cm | 4000 mm | 0,5-2,5° | 1000 mm | 18.5KW | 4850*1830*2390 | 12500Kg |
| QC11K-13*6000 | 13 mm | ≤450kN/cm | 6000mm | 0,5~3° | 1000 mm | 30KW | 6850*1930*2650 | 30000Kg |
| QC11K-13*8000 | 13 mm | ≤450kN/cm | 8000mm | 0,5~3° | 1000 mm | 30KW | 8950*2130*2850 | 46000Kg |
| QC11K-13*9000 | 13 mm | ≤450kN/cm | 9000mm | 0,5~3° | 1000 mm | 45KW | 9980*2130*2850 | 65000Kg |
| QC11K-13*10000 | 13 mm | ≤450kN/cm | 10000 mm | 0,5~3° | 1000 mm | 45KW | 11050*2500*3100 | 85000Kg |
| QC11K-16*2500 | 16mm | ≤450kN/cm | 2500 mm | 0,5~3° | 1000 mm | 22KW | 3440*1940*2830 | 9500Kg |
| QC11K-16*3200 | 16mm | ≤450kN/cm | 3200mm | 0,5~3° | 1000 mm | 22KW | 4010*1940*2830 | 11000Kg |
| QC11K-16*4000 | 16mm | ≤450kN/cm | 4000 mm | 0,5~3° | 1000 mm | 30KW | 5010*1980*2830 | 15500Kg |
| QC11K-16*5000 | 16mm | ≤450kN/cm | 5000 mm | 0,5~3,5° | 1000 mm | 30KW | 5900*2600*2830 | 25000Kg |
| QC11K-16*6000 | 16mm | ≤450kN/cm | 6000mm | 1~3,5° | 1000 mm | 37KW | 6900*2600*2830 | 36000Kg |
| QC11K-16*8000 | 16mm | ≤450kN/cm | 8000mm | 1~3,5° | 1000 mm | 45KW | 8900*2900*3430 | 75000Kg |
| QC11K-20*2500 | 20 mm | ≤450kN/cm | 2500 mm | 1~3° | 1000 mm | 30KW | 3440*1980*2830 | 14000Kg |
| QC11K-20*3200 | 20 mm | ≤450kN/cm | 3200mm | 1~3° | 1000 mm | 30KW | 4010*1900*2830 | 17000Kg |
| QC11K-20*4000 | 20 mm | ≤450kN/cm | 4000 mm | 1~3,5° | 1000 mm | 37KW | 4850*2600*2900 | 22000Kg |
| QC11K-20*6000 | 20 mm | ≤450kN/cm | 6000mm | 1~3,5° | 1000 mm | 55KW | 6700*3000*3000 | 54000Kg |
| QC11K-30*2500 | 30 mm | ≤450kN/cm | 2500 mm | 1~3,5° | 1000 mm | 45KW | 3440*1900*2830 | 25000Kg |
| QC11K-30*3200 | 30 mm | ≤450kN/cm | 3200mm | 1~3,5° | 1000 mm | 45KW | 4200*1900*3000 | 34000Kg |
