Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | Fiber Lazer Metal Kesme Makinesi, 3mm paslanmaz çelik lazer kesim makinesi | Şart: | Yeni |
|---|---|---|---|
| ana gövde: | Çelik levha kaynaklı yapı | Kontrol: | Cypcut CNC kontrol sistemi |
| sürme: | X,Y,Z tüm servo motor | Bakım: | Uzaktan çevrimiçi teşhis ve algılama |
| Kontrol yazılımı: | Kıbrıs, Kıbrıs | anahtar kelime: | lazer sac kesme, lazer kesme makinası |
| Lazer Kaynağı: | IPG, Raycus, Max | soğutma modu: | Su Soğutma, Su soğutma ve koruma sistemi, Endüstriyel su soğutucu |
| Desteklenen Grafik Formatı: | AI,DXF,PLT,DST,CAD | Renk: | Standart renk veya Özelleştirilmiş |
| Başvuru: | Lazer Kesim, Lazer Kazıma | İşlev: | Metal Malzemelerin Kesilmesi, Kesilmesi ve Gravür |
| kesme kalınlığı: | Malzemeler, 0-10 mm karbon çeliği, 0-5 mm paslanmaz çelik | Çalışma alanı: | 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm |
| lazer gücü: | 500W / 1000W / 2000W / 3000W | Kesim Alanı: | L3000mm*W1500mm |
| Sürüş Sistemi: | Yasukawa servo sistemi | Sertifika: | ISO,SGS,CCC |
| Garanti: | 2 Yıl, 3 yıl | Satış Sonrası Hizmet Sağlandı: | Denizaşırı makinelere hizmet verebilecek mühendisler |
| Vurgulamak: | fiber lazer kesici 1000w,cnc ms levha kesme makinası,cnc kesme çelik levha |
||

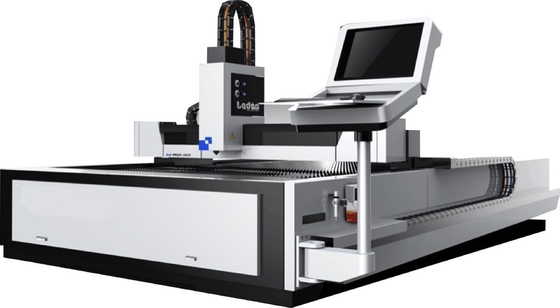

CNC Tek Masa Fiber Lazer Plaka Kesme makinası
Ana teknik karakteristik,
1. Profesyonel yazılımla, esnek, kullanımı kolay ve kullanışlı olan gerçek zamanlı işleme için her türlü şekil veya kelimeyi tasarlayabilirsiniz.
2. Karbon yapısal çelik panel kaynağı, kafes takviye yapısı gibi arı kovanı, yüksek sıcaklık 600 ° stres giderme tavlama işlemi, deformasyon olmadan uzun süreli kullanım benimser.
Ana teknoloji parametreleri,
| İsim | fiber lazer kesim makinesi | |
| model | FCL3015-1000W | |
| lazerin gücü | 1000w | |
| lazer kaynağı | RAYCUS/IPG | |
| BPP,aa*mrad | 1.27 | |
| lazer dalga boyu | 1070nm | |
|
Maksim Kesme Kalınlığı |
karbon çelik(O2) | 8mm-10mm |
| paslanmaz çelik(N2) | 4mm-5mm | |
| Alüminyum levha | 2 mm-3 mm | |
| Pirinç levha | 2 mm | |
| Maksimum kesme hızı | 60-80m/dk(malzemelere göre) |
| Maks.hızlanma | 1.0G |
| Enerji istikrarsızlığı | ≤%2 |
| desteklenen grafik formatları | CAD,CorelDraw yazılımı,DXF/DWG/PLT |
| kesim alanı | 3000×1500 |
| X ekseni seyahat | 3000 |
| Y ekseni seyahat | 1500 mm |
| Z ekseni seyahat | 120 mm |
| yeniden konumlandırma doğruluğu | ±0.03 mm/m |
| X/Y ekseni konumunun doğruluğu | ±0.03 mm/m |
| Maks.tezgahın yükleme ağırlığı | 500KG |
| makinenin gücü | 350V-420V/50Hz |
| makinenin ağırlığı | 3000kg |
| Boyutlar | 4600x2400x1500mm |
Makine yapısı,
Makine yatak, çalışma masası, kiriş, kayar koltuk, ram, soğutma sistemi, pnömatik sistem, cüruf tahliye sistemi, toz giderme sistemi, destek plakası ve diğer bileşenlerden oluşmaktadır.
1.1.Yatak
Makine yatağı, entegre kaynak yapısını, yüksek sıcaklıkta su verme işlemini ve ardından titreşimli yaşlanma işlemini benimser.İyi sertlik ve yüksek hassasiyete sahiptir ve deformasyon olmadan uzun süre kullanılabilir.
1.2.Değişim tezgahı parçası
Makine, portal yapısı, Tayvan YYC yüksek hassasiyetli yüksek hızlı kremayer ve pinyon (sarmal) çift taraflı tahrik ve lineer kılavuzu, kararlı iletim ve yüksek hassasiyetle benimser.Değişim çalışma masası, sabit çalışma masası ana çerçevesi ve kesme tezgahından oluşur.
Sabit çalışma masası ana çerçevesi: ultra kalın levhanın tüm bükme işlemi benimsenir ve daha sonra tüm kaynak, büyük taşıma kapasitesine sahip olacak şekilde oluşturulur.
Tüm kareyi kaynaklayarak yapı stabildir;Çalışırken, çift katmanlı değişim çalışma masası aynı anda değişir, değişim süresi 20 saniyede tamamlanabilir, üretim verimliliğini artırmak için değişim süresini büyük ölçüde azaltır!
1.3.Kiriş
Kiriş bir bütün olarak kaynaklanır.İki kez yüksek sıcaklıkta söndürme ve titreşim yaşlanmasından sonra, kiriş, iyi sertlik, yüksek mukavemet ve dinamik performans ile yüksek hassasiyetli işleme ile oluşturulur.
1.4.X, Y, Z ekseni hareket kontrolü
X, Y ekseni ve Z ekseni, yüksek hassasiyet, yüksek hız, büyük tork, büyük atalet, istikrarlı ve dayanıklı performans ile Fuji yüksek torklu servo motoru benimser.Tüm makinenin yüksek hız ve ivmelenmesini sağlar.
1.5.Atık boşaltma sistemi
Yatağın alt kısmı, üretim sürecindeki atıkları ve küçük parçaları toplayabilen bir araba ile donatılmıştır.
1.6.Toz giderme sistemi
FCL3015 CNC lazer kesim tezgahı tezgahı, çalışma ortamını konforlu hale getirmek için üretim sürecinde toz, atık gaz ve diğer maddeleri uzaklaştırmak için kullanılan özel bir bölme toz giderme sistemine sahiptir.
Ana bileşenler,
| İsim | Kısa açıklama | ülkenin markası |
| Fiber Lazer | IPG2000W | RAYCUS/IPG |
| Optik sistem | RAYCUS/IPG | RAYCUS/IPG |
| Lazer güç kaynağı | RAYCUS/IPG | RAYCUS/IPG |
| Otomatik odaklama kesme kafası | Optik fiber için özel kesme kafası | WSX |
| Özel soğutma sistemi | Çift sirkülasyon sistemi, ısı değişim titanyum tüp, aşırı sıcaklık alarmı, akış koruması, su seviyesi koruması fiber lazer özel soğutma suyu deposu | Vuhan Hanlı |
| Mekanik şanzıman sistemi |
Tayvan Hiwin yüksek hassasiyetli yüksek hızlı tren Tayvan YYC kremayer ve Pinyon (sarmal) |
Tayvan Hiwin Tayvan YYC |
| Yavaşlama sistemi | Japonya'da Shimpoo Flanş redüktörü | Japonya |
| Oransal valf | SMC | Japonya |
| Elektrik tesisatı | Schneider | Fransa |
| İzleme sensörü sistemi | Yüksek hassasiyetli otomatik indüksiyon, 0,1 mm hassasiyet | Şanghay KIBRIS |
| cüruf boşaltma cihazı | standartlar | Üretici |
| Bilgisayar sistemi | Lazer için Özel Endüstriyel Kontrol Bilgisayarı | Tayvan Yanxiang |
| X-AXIS SERVO ünitesi | 1000W servo | Fuji, Japonya |
| Y-EKSENİ SERVO ünitesi |
1800W SERVO |
Fuji, Japonya |
| Z-EKSENİ SERVO ünitesi | 400W servo | Fuji, Japonya |
| Kesme yazılımı | Profesyonel CNC kesim yazılımı | Şanghay KIBRIS |
| G / Ç kartı | 32 puan | Üretici firma |
| Voltaj regülatörü | Çin | |
| Kesme makinesi | Hassas Portal | Üretici firma |
