Sac Bükme için Wc67k Abkant 100 Ton Cnc Elektro Hidrolik Pres

Sac bükme için CNC Elektro-hidrolik senkronizasyon Abkant Pres





Çalışma Prensibi ve Özellikleri:



● Çerçeve çelik sac kaynaklı yapıdan yapılmıştır, sol ve sağ dikey plaka, çalışma masası ve baskı plakası bütün bir yapıya kaynaklanmıştır.Kaynaktan sonra, iç stres tavlama ile ortadan kaldırılır, bu nedenle tüm çelik iyidir ve stabilite yüksektir.



● En son yüksek frekanslı yanıt veren hidrolik kontrol teknolojisi, daha hızlı, daha verimli ve doğru.



● Optimum parametre oranı ve üst düzey çekirdek yapılandırması, istikrarlı performans ve kolay kullanım sağlar.



● HPB standart 2 milli arka dayama sistemi, karmaşık şekilli iş parçalarına göre 4 veya 5 milli arka dayama sistemi ve ilgili kalıplar opsiyonel olarak mevcuttur.



● Abkant pres üzerindeki sacın durumuna göre, CNC sistemi, tüm iş parçası açılarının eşit uzunlukta olmasını sağlayan tabla sapma telafisini otomatik olarak kontrol edebilir.



● Arka dişlinin mesafesi ve kaydırıcının stroku, kullanışlı ve hızlı olan sayısal kontrol sistemi tarafından kontrol edilir.



● Yağ silindiri dövülmüş, Söndürülmüş ve temperlenmiş, ince öğütme, sert krom kaplama ve diğer işlemler ve sızdırmazlık halkasının ithal edilmesiyle, müşteri hizmetlerinde yağ sızıntısı olgusu.



● Hidrolik sistem, boru hattının kurulumunu azaltmak için petrol yolunun entegre hidrolik sistemini benimser ve hidrolik sistemin görünümü güzel ve özlüdür.



● Hidrolik sapma telafisinin kullanılması, tek tip tam uzunlukta iş parçalarına erişim sağlar.Hidrolik sapma telafisi, çalışma masasının altındaki bir dizi yağ silindirinden oluşur; bu, tablonun göreceli hareket yapmasını ve ideal bir dışbükey eğri oluşturmasını sağlayarak, kaydırıcı ile göreceli konumların değişmeden kalmasını sağlar.Dengeleme vanaları, levha kalınlığına ve bükülecek malzemenin özelliklerine bağlıdır.





Temel yapılandırma:





Numara	İsim	Model/Üretim
1	CNC Sistemi	Hollanda Delem DA53T Kontrol Cihazı
2	Elektrik	Fransa Schneider Electrics
3	Ana Motor	Almanya Siemens Motor
4	Arka stoper, Triger kayışı, Triger Kasnağı	Tayvan
5	Servo Motor	Nanjing Estun
6	Servo Sürücü	Nanjing Estun
7	Pedal Anahtarı	Güney Kore KACON
8	Conta bileziği	Alman BAUSER ve Busak+Shamban

9	Hidrolik sistem	Almanya Bosch Rexroth
10	Yağ pompası	America Sunny yüksek performanslı ve düşük gürültülü içten dişli pompa Yağ Pompası
11	Yağ Tüpü Konnektörü	Almanya EMB
12	En iyi araç ve V-Die	Bir set standart kalıp
13	arka dayama	Tayvan Hiwin vidalı mil ve lineer kılavuz ray
14	Yağ Silindiri	Çinli ünlü marka Taifeng
15	Hızlı Sıkma	Çin markası
16	Sapma Telafisi	Mekanik Kompanzasyon

17	ızgara cetveli	Almanya GIVI
18	Standart Eksen	4 +1(Y1, Y2, X,R,+V )



Ana Bileşenlerin Tanıtımı:



--Holland Delem DA-53T Sistem Özellikleri:



DA-50T serisi, Delem grafik dokunmatik ekran kullanıcı arayüzüne dayalı en kolay CNC programlamayı sunar.Yeni kompakt DA-53T, senkronize abkant presler için son teknoloji eksiksiz dokunmatik kontrol çözümü ekler.

Standart olarak 4 eksene kadar kontrol edebilen bu panel tabanlı kontrol, kabinlere entegre edilebildiği gibi isteğe bağlı bir sarkıt kol muhafazasında da kullanılabilir.Endüstriyel sınıf çoklu dokunmatik teknolojisine sahip 10,1" geniş ekran yüksek çözünürlüklü renkli TFT'si, kanıtlanmış Delem kullanıcı arayüzüne erişim sağlar. Ürün programlama ve gerçek üretim arasında doğrudan "kısayol tuşu" dokunmatik gezinme sağlar. Fonksiyonlar, ihtiyaç duyulan yerde bulunur, tüm uygulama boyunca optimize edilmiş ergonomi sunar.

Hızlı ve kolay bir programdan üretime iş akışı ile makine ayarı ve test kıvrımları minimuma indirilir. USB arabirimi, USB bellek çubukları kullanılarak hızlı ürün ve takım yedeklemesi sağlar.

Standart makine kontrol işlevleri Y1-Y2, X, R ekseni ve bombelemedir.İkinci arka dayama ekseni de Z ekseni olarak ayarlanabilir.



DA-53T'nin özellikleri:

• "Kısayol tuşu" dokunmatik navigasyon
• 10.1" yüksek çözünürlüklü renkli TFT
• 4 eksene kadar (Y1,Y2 + 2 yardımcı eksen)
• taçlandırma kontrolü
• Araç / malzeme / ürün kitaplığı
• Servo ve frekans invertörü kontrolü
• Kapalı döngü ve açık döngü valfler için gelişmiş Y ekseni kontrol algoritmaları.
• TandemLink (seçenek)
• USB bellek çubuğu arabirimi
• Profile-53TL çevrimdışı yazılım



 -- Yüksek kaliteli Almanya Bosch-Rexroth hidrolik sistemi:









-- Almanya EMB Tüp Konnektörü

zarif şekil

iyi sızdırmazlık

Büyük akış, düşük basınç kaybı.











-- Alman BAUSER ve Busak+Shamban Conta Halkası

Boşluk için güçlü anti-ekstrüzyon yeteneği

Elastik contalar bükülmez veya dönmez

İyi sızdırmaz performans

İyi aşınma direnci ve kolay montaj











-- GIVI Izgara Cetveli

Tamamen kapalı devre elektro-hidrolik servo kontrol teknolojisini kullanan Abkant Presimiz,

Ram konum sinyalleri, ikili ızgaralar ile CNC sistemine geri bildirimde bulunabilir, daha sonra

CNC sistemi, senkron valfi değiştirerek akan yağ deposu miktarını ayarlar.

açılma boyutu, bu sayede aynı seviyede çalışan Y1, Y2 kaydırıcısını kontrol eder,

çalışma masasının paralel durumunu korumak.









-- Mekanik Kompanzasyon/Taçlama

• Yerel sapma kompanzasyonu mekanizması, mekanik bir enterferans tablosu kompanzasyon yapısı kullanır.CNC kontrolör otomatik hesaplama kontrolü.
• Her grup, farklı eğimlere sahip birkaç üç boyutlu kavisli yüzey grubundan oluşur.Telafi eğrisi, bükme makinesinin işleme doğruluğunu büyük ölçüde artıran kayar plakanın deformasyon eğrisine daha yakındır.

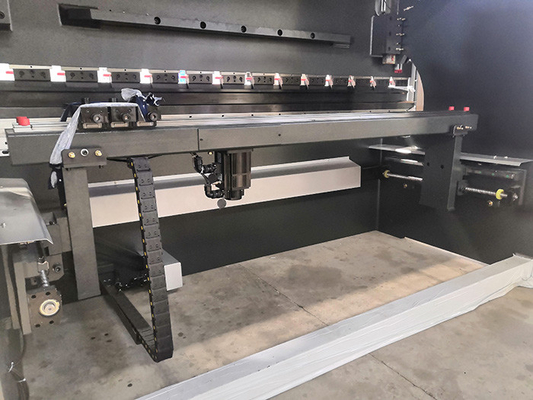

-- Arka dayama

● X ekseni

● R ekseni

● Tayvan HIWIN Vidalı Mil ve Liner Kılavuzu

● Servo Motor









  --Üst alet Hızlı Sıkma









--Bir Set Standart Takım

Malzeme: 42CrMo

Genel su verme işlemi, yüksek sertlik ve iyi aşınma direnci.

Çift V-kalıp V8,V12 (V açıklığı özelleştirilmiştir)









-- Elektrik

• Elektrik sistemi France Schneider'dir
• Garanti etmek için toz geçirmez kabin ile donatılmıştıryüksek kaliteli elektrik sistemi
