Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| İsim: | WC67K 100Ton Sac Hidrolik Bükme Makinası | ana gövde: | Çelik levha kaynaklı yapı |
|---|---|---|---|
| Kontrol modu: | NC Sistemi , Delem, Estun E21 E300T, TP10s | Otomasyon: | Otomatik, manuel, elektrikli |
| Çevirici: | DELTA, Schneider, INVT | sürme: | Normal motor veya Servo Motor |
| boğaz derinliği: | 320mm | arka dayama: | Vidalı mil + Lineer kılavuz |
| Güç: | 7.5kw | Makine tipi: | Abkant Pres, sac kesme ve bükme makinesi |
| Malzeme / Metal İşlenmiş: | Paslanmaz Çelik, Karbon Çelik, Alüminyum, Pirinç / Bakır | Renk: | Gri Siyah+Beyaz veya Özelleştirilmiş |
| Gerilim: | 220V/380V/415V/440V/özelleştirilmiş | Satış sonrası hizmet sağlanır: | Denizaşırı makinelere hizmet verebilecek mühendisler, Çevrimiçi destek, Video teknik desteği |
| Garanti: | 2 yıl | ||
| Vurgulamak: | 8 ft hidrolik pres freni,100 tonluk hidrolik pres freni,wc67k-125t/3200 |
||

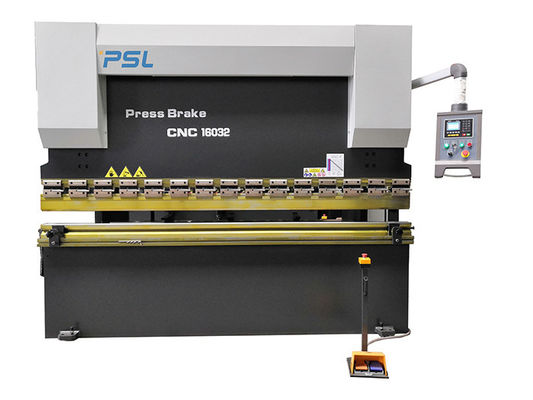

NC/CNC Hidrolik pres fren Sac otomatik bükme makinesi
Abkant Presin Standart Fonksiyonları:
2. Torsion Bar, mekanik, limit stoper dengesinin yüksek hassasiyetli Y ekseni ile senkronizasyonunu zorladı.
3. Arka dayama çelik yapı ile kaynaklanmıştır ve yüksek sertliğe sahiptir.Yüksek hassasiyette çalışmayı sağlamak için normal AC motor, vidalı mil ve lineer kılavuz ile tahrik edilir.Parmak çerçevesi yüksek paralelliğe ve hızlı ayara sahiptir.
4.Entegre hidrolik kontrol sistemini benimseyin, bakım için daha güvenilir ve kolay.
belirli kurulum seçenekleri, hem makinelerde hem de makinelerde özellikle orta düzeyde gürültü seviyeleri elde edilmesini sağlar.
ortalama kapasite.Aşırı yük taşma koruması, hiçbir sızıntıyı garanti etmeyen ve yağ seviyesi doğrudan okunabilen veya görülebilen hidrolik sisteme donatılmıştır.
5. Sızdırmazlık etkisini arttırmak için yağ silindiri tertibatından bağımsız ram ayar mekanizması.
6. Standart Üst takım, Hızlı bağlama, farklı açıklıklara sahip 4 yollu V-Kalıp ile donatılmıştır.
7.Acil durdurmalı ayak pedalı.
8. Aydınlatma için lambalı ön ram kapağı.
9. Hızlı/hızlı Üst takım bağlamaları
10.Hidrolik pres freni için kontrol sistemi: Estun NC E21,E22
Opsiyonel fonksiyonlar veya parçalar,
1.Ön taşıyıcılar, çalışma masası boyunca sağa veya sola doğru doğrusal kılavuz üzerinde sorunsuz hareket eder, ayrıca yukarı ve aşağı ayarlanabilir.
2. Güvenli lazer koruyucu.
3. Manuel veya motorlu Mekanik Taçlama masası.
4. CNC kontrolör Estun E300T, DA41T, SNC53, TP10S servo motorlarla daha fazla ekseni kontrol etmek için (X,Y,R...)
5. Servo motorda ana motor güncellemeleri.
6. Parmakları kolayca hareket ettirmek için çift lineer kılavuzlu arka ayar kirişi.
Ana bileşenler:
| Opsiyonel model | Üretici firma | Notlar | |
|---|---|---|---|
| CNC sistemi | E21, E22 TP-10S SNC53 DA41T |
ESTUN
DELEM |
(İsteğe bağlı) (İsteğe bağlı) (İsteğe bağlı) |
| Hidrolik sistem | Ana solenoid valfler |
Rexroth Jianhu |
|
| Arka dayama |
alternatif akım motoru Vidalı mil + Lineer kılavuz |
PSL Tayvan |
(İsteğe bağlı) |
| Yağ pompası | İç Dişli yağ pompası |
Allead Güneşli |
|
| Ana güç |
alternatif akım motoru Servo motor |
WN VEICHI |
(İsteğe bağlı) |
| İş masası |
Sabit masa Mekanik taçlandırma masası |
PSL |
İsteğe bağlı |
| Güvenlik |
Ön iki taraf çelik çitler Geri güvenli sensör koruması |
PSL |
(İsteğe bağlı) |
| Ön destek kolu |
Sabit basit destek kolu üzerine monte edilmiş destek kollarıLineer cetvel |
PSL |
(İsteğe bağlı) |
| Bıçak boşluğu | Motorlu NC kontrolör çalışıyor |
PSL | |
| Elektrik bileşeni | Schneider Röle, Kontaktör | Schneider | |
| Ayak anahtarı | Kore Kaikun dikey anahtarı | Korece Kaikun | |
| boğaz bölümü |
320mm 500mm(Opsiyonel) |
PSL |
WC67K serisi ana parametreler.
| modeli | Kuvvet | Maks.Uzunluk | Dikey | Derinlik | Felç | Maks.Açılış | Güç | L*W*H(mm) | Ağırlık |
|---|---|---|---|---|---|---|---|---|---|
| WC67K-40t/2200 | 400Kn | 2200mm | 1850 mm | 220mm | 100 mm | 320mm | 5.5KW | 2000*1200*1910 | 2750Kg |
| WC67K-40t/2500 | 400Kn | 2500 mm | 1850 mm | 220mm | 100 mm | 320mm | 5.5KW | 2500*1200*1910 | 3000Kg |
| WC67K-50t/2200 | 500Kn | 2200mm | 1850 mm | 220mm | 100 mm | 320mm | 5.5KW | 2000*1200*1910 | 2950Kg |
| WC67K-50t/2500 | 500Kn | 2500 mm | 1850 mm | 220mm | 100 mm | 320mm | 5.5KW | 2500*1210*2000 | 3400Kg |
| WC67K-63t/2500 | 630Kn | 2500 mm | 1900 mm | 220mm | 120 mm | 320mm | 5.5KW | 2500*1300*2210 | 4000Kg |
| WC67K-63t/3200 | 630Kn | 3200mm | 2560mm | 220mm | 120 mm | 320mm | 5.5KW | 3200*1300*2210 | 4800Kg |
| WC67K-80t/2500 | 800Kn | 2500 mm | 1990 mm | 320mm | 120 mm | 320mm | 7.5KW | 2500*1400*2300 | 5700Kg |
| WC67K-80t/3200 | 800Kn | 2500 mm | 2560mm | 320mm | 120 mm | 350mm | 7.5KW | 3200*1500*2300 | 6020Kg |
| WC67K-80t/4000 | 800Kn | 4000 mm | 3000mm | 320mm | 120 mm | 350mm | 7.5KW | 4000*1500*2400 | 7000Kg |
| WC67K-100t/2500 | 1000Kn | 2500 mm | 2020mm | 320mm | 150 mm | 400 mm | 7.5KW | 2500*1600*2400 | 6000Kg |
| WC67K-100t/3200 | 1000Kn | 3200mm | 2600mm | 320mm | 150 mm | 400 mm | 7.5KW | 3200*1600*2600 | 6800Kg |
| WC67K-100t/4000 | 1000Kn | 4000 mm | 3000mm | 320mm | 150 mm | 400 mm | 7.5KW | 4000*1600*2700 | 8000Kg |
| WC67K-125t/2500 | 1250Kn | 2500 mm | 2020mm | 320mm | 150 mm | 400 mm | 11KW | 2500*1600*2400 | 6500Kg |
| WC67K-125t/3200 | 1250Kn | 3200mm | 2580mm | 320mm | 150 mm | 400 mm | 11KW | 3200*1600*2600 | 7200Kg |
| WC67K-125t/4000 | 1250Kn | 4000 mm | 3000mm | 320mm | 150 mm | 400 mm | 11KW | 4000*1600*2700 | 8800Kg |
| WC67K-160t/3200 | 1600Kn | 3200mm | 2600mm | 320mm | 200 mm | 460mm | 11KW | 3200*1700*2700 | 9500Kg |
| WC67K-160t/4000 | 1600Kn | 3200mm | 3000mm | 320mm | 200 mm | 460mm | 11KW | 4000*1700*2800 | 10500Kg |
| WC67K-160t/5000 | 1600Kn | 4000 mm | 4000 mm | 320mm | 200 mm | 460mm | 11KW | 5000*1900*3100 | 13000Kg |
| WC67K-160t/6000 | 1600Kn | 6000mm | 5000 mm | 320mm | 200 mm | 460mm | 11KW | 6300*1900*3200 | 18500Kg |
| WC67K-200t/3200 | 2000Kn | 3200mm | 2500 mm | 320mm | 200 mm | 460mm | 15KW | 3200*1950*2800 | 10500Kg |
| WC67K-200t/4000 | 2000Kn | 4000 mm | 3000mm | 320mm | 200 mm | 460mm | 15KW | 4000*1950*2800 | 12600Kg |
| WC67K-200t/5000 | 2000Kn | 5000 mm | 4000 mm | 320mm | 200 mm | 460mm | 15KW | 5000*1950*3100 | 15500Kg |
| WC67K-200t/6000 | 2000Kn | 6000mm | 5000 mm | 320mm | 200 mm | 460mm | 18.5KW | 6000*1950*3300 | 21000Kg |
| WC67K-250t/3200 | 2500Kn | 3200mm | 2600mm | 400 mm | 250 mm | 530 mm | 18.5KW | 3250*2000*3200 | 15500Kg |
| WC67K-250t/4000 | 2500Kn | 4000 mm | 3200mm | 400 mm | 250 mm | 530 mm | 18.5KW | 4000*2000*3400 | 18200Kg |
| WC67K-250t/5000 | 2500Kn | 5000 mm | 4000 mm | 400 mm | 250 mm | 530 mm | 18.5KW | 5000*2000*3400 | 22500Kg |
| WC67K-250t/6000 | 2500Kn | 6000mm | 5000 mm | 400 mm | 250 mm | 530 mm | 18.5KW | 6000*2000*3400 | 27500Kg |
| WC67K-300t/3200 | 3000Kn | 3200mm | 2530 mm | 400 mm | 250 mm | 530 mm | 22KW | 3200*2000*3450 | 18500Kg |
| WC67K-300t/4000 | 3000Kn | 4000 mm | 3200mm | 400 mm | 250 mm | 530 mm | 22KW | 4000*2000*3450 | 22500Kg |
| WC67K-300t/5000 | 3000Kn | 5000 mm | 4000 mm | 400 mm | 250 mm | 530 mm | 22KW | 5000*2000*3450 | 25000Kg |
| WC67K-300t/6000 | 3000Kn | 6000mm | 5000 mm | 400 mm | 250 mm | 530 mm | 22KW | 6000*2000*3450 | 30000Kg |
| WC67K-400t/4000 | 4000Kn | 4000 mm | 3000mm | 400 mm | 250 mm | 530 mm | 30KW | 4000*2180*3500 | 25000Kg |
| WC67K-400t/5000 | 4000Kn | 5000 mm | 4000 mm | 400 mm | 250 mm | 530 mm | 30KW | 5000*2180*3500 | 29000Kg |
| WC67K-400t/6000 | 4000Kn | 6000mm | 5000 mm | 400 mm | 250 mm | 530 mm | 30KW | 6000*2180*3800 | 35000Kg |
| WC67K-500t/4000 | 5000Kn | 4000 mm | 3000mm | 400 mm | 250 mm | 590mm | 45KW | 4000*2580*3500 | 35000Kg |
| WC67K-500t/5000 | 5000Kn | 6000mm | 4000 mm | 400 mm | 250 mm | 590mm | 45KW | 5050*3500*3700 | 44000Kg |
| WC67K-500t/6000 | 5000Kn | 6000mm | 5000 mm | 400 mm | 320mm | 590mm | 45KW | 6050*3500*3700 | 55000Kg |
| WC67K-600t/4000 | 6000Kn | 6000mm | 3000mm | 400 mm | 320mm | 590mm | 55KW | 4050*4500*3700 | 45000Kg |
| WC67K-600t/6000 | 6000Kn | 6000mm | 5000 mm | 400 mm | 320mm | 590mm | 55KW | 6050*4500*3700 | 60000Kg |
Açıklamalar: Parametreler önceden haber verilmeksizin değiştirilirse, anladığınız için teşekkürler.
