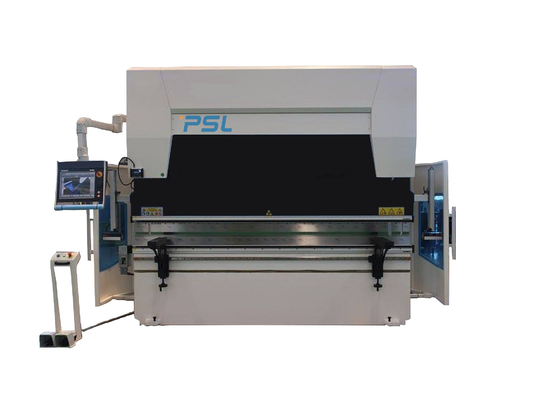

DELEM DA66T Da 65 CNC Hidrolik Abkant Kablo Kanalı Bükme Makinası 63 Ton 2500mm

Otomatik Sac bükme CNC Elektro-hidrolik Abkant Pres Servo Ana Motor



Uygulama Tanıtımı,

Bu CNC pres freni, metal levhayı çeşitli geometrik kesit şekillerine sahip iş parçalarına bükmek için araçları (standart veya özel aletler) kullanır.

Soğuk haddeleme sac işleme için tasarlanmış bir sac şekillendirme makinesidir.

Otomobil, uçak imalatı, hafif sanayi, gemi yapımı, konteyner, asansör, demiryolu araçları ve diğer endüstriler gibi sac bükme endüstrisinde yaygın olarak kullanılmaktadır.

Bu CNC Bükme makinesi, bükme işlemini kolaylaştırmanıza ve bükme verimliliğini büyük ölçüde artırmanıza yardımcı olur.





Makinenin Prensibi ve Özellikleri:



1, Abkant Pres Yapısı:
1) Komple çelik kaynaklı yapı;bensağ ve sol kanatlar, çalışma masası ve silindir tabanı bütün bir çerçeveye kaynaklanmıştır.

2) Kaynaktan sonra, iç stres tavlama ile ortadan kaldırılır, bu nedenle tüm çelik güçlüdür ve stabilite iyidir.
2) Makinenin güvenilirliğini ve hassasiyetini sağlamak için ANSYS sonlu elemanlar analiz yazılımı.



2, Hidrolik sistem:
1) ithal edilen entegre kontrol sistemiAlmanya;
2) Boru hatlarının kurulumunu azaltın;
3) Çalışma kararlılığını ve daha iyi görünümü sağlayın.





3, Ana yağ silindirleri:
1) Kapalı çevrim kontrol modu: Almanya elektro-hidrolik servo valf ve ithal ızgara cetveli;

2)Yüksek frekanshidrolik kontrol teknolojisi, daha hızlı, daha verimli ve doğru.
3) Geleneksel mekanik durdurma bükme makinelerinden tamamen farklıdır;
4) Kayma pozisyonunun ve bükülmenin yüksek hassasiyeti;
5) Doğru ve kararlı çalışma





4, Mekanik Kaplama/telafi tablosu



1) Yerel sapma kompanzasyonu mekanizması, mekanik bir enterferans tablosu kompanzasyon yapısı kullanır.CNC kontrolör otomatik hesaplama kontrolü.

2) Her grup, farklı eğimlere sahip birkaç üç boyutlu kavisli yüzey grubundan oluşur.Telafi eğrisi, bükme makinesinin işleme doğruluğunu büyük ölçüde artıran kayar plakanın deformasyon eğrisine daha yakındır.









5, Arka dayama sistemi:
1) Durma hassasiyetini sağlamak için yüksek kaliteli vidalı mil ve lineer kılavuz.
2) Müşterinin ihtiyacına göre daha işlevsel çok eksenli engelleme mevcuttur.

3)Karmaşık şekiller iş parçalarına göre, arka dayama kirişine monte edilmiş Lineer kılavuza monte edilmiş standart 2 parmak seti, 4 veya 5 parmak arka dayama sistemi ve seçiminiz için ilgili kalıplar mevcuttur.





6, Vücut iki tarafı:
1) Her iki tarafa da C şekilli plakalar takılmıştır;
2) Yüksek hassasiyetli Izgara cetveli C şekilli plakalar üzerindedir;
3) Bükme işlemi sırasında makine gövdesinin bozulmasından kaynaklanan bükme hassasiyeti üzerindeki etkilerden kaçının.



7, CNC kontrolör Delem Serisi:

1) Tüm eylemler (X,R eksenleri çalışıyor)arka stoper;

2) Ram vuruşu (Y1,Y2 eksenleri)

3) Hidrolik sistem akışı ve basıncı

4) Sapma telafisinin ayarlanması

5)Müşteri, arka dayama formunu farklı seçebilir

X+R;(DA53T,DA58T)

X+R+Z1+Z2;(DA-66T, DA-69T kullanarak)

X+X(Delta)+R+Z1+Z2;(DA-66T, DA-69T kullanarak)

X1+X2+R1+R2+Z1+Z2.(DA-66T, DA-69T kullanarak).

 X1+X2+R1+R2+Z1+Z2+Z3+Z4.(DA-66T, DA-69T kullanarak).







8, GIVI Sensör Cetveli

1) CNC Abkant pres tamamen kapalı devre elektro-hidrolik servo kontrol kullanır,

2) Ram konum sinyalleri, iki taraflı Sensör Cetveli ile CNC sistemine geri bildirimde bulunabilir,

3) Ardından CNC kontrolörü DA58T, yağ akışını değiştirerek yağ akışını ayarlar.açılış boyutusenkron valf

, burada aynı seviyede çalışan ram Y1, Y2'yi kontrol ederek çalışma masasının paralel durumunu korur.





9, Üst aracı hızlı ve kolay bir şekilde sabitlemek için Hızlı Sıkma







10. Makinede Standart Üst takım ve Double V-Die (Amada stili)

Hammadde: 42CrMo

   Tek veya Çift V-kalıp V8,V12,V16 (özelleştirilmiş)

Genel su verme işlemi, yüksek sertlik ve iyi aşınma direnci.









11, Almanya BAUSER ve Busak+Shamban Seals

Boşluk için güçlü anti-ekstrüzyon yeteneği

Contalar bükülmeyecek veya çevrilmeyecek

İyi aşınma direnci ve kolay montaj

iyi sızdırmaz







12,Güvenilir elektrik sistemi

• Elektrik bileşeni (Röle, Kontaktörler) Fransa Schneider
• Yüksek kaliteli elektrik sistemini garanti etmek için toz geçirmez kabin sınıfı IP54
• Açık kapı ve güç kapatma işlevi
• X,R,Z eksenlerine yüksek kaliteli Estun servo motor sürücüleri.
• Enerji ve güç maliyetinden tasarruf etmek için Servo Ana motor.









Temel yapılandırma:





Numara	İsim	Model/Üretim
1	CNC Sistemi	Hollanda Delem DA53T, DA58T,DA66T Kontrol Cihazı ESA S630, S640,S650 SİBELEC CT8,CT12 LZ-1000
2	Elektrik	Fransa Schneider Electrics
3	arka dayama	Vidalı mil + lineer kılavuz;Lineer kılavuz üzerinde hareket eden 2 set parmak
4	Ana Motor	Siemens AC motor
5	Servo Motor	Nanjing Estun
6	Servo Sürücü	Nanjing Estun
7	Pedal Anahtarı	KACON, Güney Kore
8	Conta bileziği	BAUSER ve Busak+Shamban, Almanya

9	Hidrolik sistem	Rexroth, Almanya
10	Yağ pompası	Almanya ALLEAD yüksek performans ve düşük gürültülü içten dişli pompa Yağ Pompası
11	Yağ Tüpü Konnektörü	Almanya EMB
12	En iyi araç ve V-Die	Bir set standart üst alet ve V Kalıp
13	arka dayama	Tayvan Hiwin vidalı mil ve lineer kılavuz ray
14	Yağ Silindiri	Çin Taifeng
15	Hızlı Sıkma	Çin markası
16	Sapma Telafisi	Mekanik Kompanzasyon/taç tablosu

17	ızgara cetveli	İtalya GIVI
18	Standart Eksen	4 +1(Y1, Y2, X,R,+V )
