Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | Fiber Lazer Metal Kesme Makinesi, 3mm paslanmaz çelik lazer kesim makinesi | Şart: | Yeni |
|---|---|---|---|
| ana gövde: | Çelik levhalar\ Tüpler kaynaklı yapı | Kontrol: | Cypcut CNC kontrol sistemi |
| İşlev: | Metal Malzemelerin Kesilmesi, Kesilmesi ve Gravür | sürme: | X,Y,Z tüm servo motorlar |
| Kontrol yazılımı: | Kıbrıs, Kıbrıs | anahtar kelime: | lazer sac kesme, lazer kesme makinası |
| Lazer Kaynağı: | IPG, Raycus, Max | lazer gücü: | 500W / 1000W / 2000W / 3000W |
| Çalışma alanı: | 2000mmX4000mm / 2000mmmX6000mm | soğutma modu: | Su Soğutma, Su soğutma ve koruma sistemi, Endüstriyel su soğutucu |
| Sürüş Sistemi: | Yasukawa/Fuji/Delta servo sürüş | Desteklenen Grafik Formatı: | AI,DXF,PLT,DST,CAD |
| kesme kalınlığı: | Malzemeler, 0-10 mm karbon çeliği, 0-5 mm paslanmaz çelik | Renk: | Standart renk veya Özelleştirilmiş |
| Başvuru: | Lazer Kesim, Lazer Kazıma | Bakım: | Uzaktan çevrimiçi teşhis ve algılama |
| Sertifika: | ISO,SGS,CCC | Garanti: | 2 Yıl, 3 yıl |
| Satış Sonrası Hizmet Sağlandı: | Denizaşırı makinelere hizmet verebilecek mühendisler | ||
| Vurgulamak: | 500w lazer kesici,4x8 cnc lazer kesici,fiber lazer kesici 1000w |
||

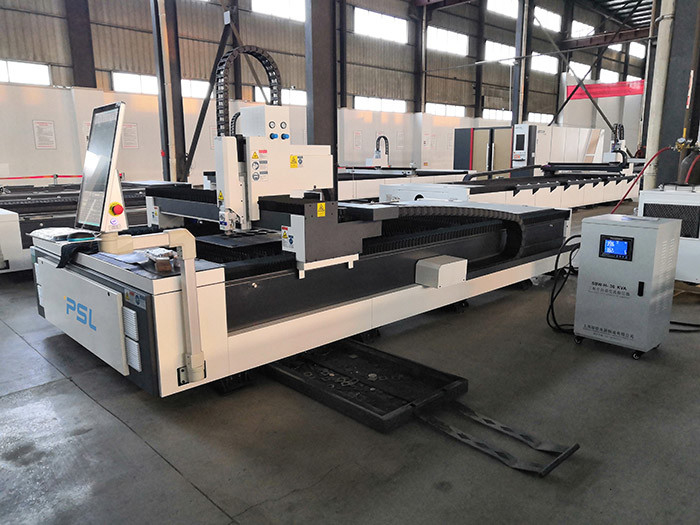

Sac İmalatı CNC Fiber Lazer Kesim Makinesi
Lazer kesim makinesinin ana teknik özellikleri,
1. Daha yüksek hassasiyet için daha yüksek stabiliteye sahip entegre kaynak makinesi gövdesi
Daha yüksek sertlik ve stabilite elde etmek için portal yapısı ve entegre dökme çapraz kiriş uygulaması.
2. En iyi kesim kalitesini sağlayan yüksek performanslı lazer kaynağı ve kararlı işletim sistemi.
3. Makine, istikrarlı, verimli ve dayanıklı bir şekilde çalışabilmesini sağlamak için CNC kontrol sistemine, servo şanzıman sistemine, su soğutma sistemine, yağlama sistemine ve toz giderme sistemine sahiptir.
4. Özel CAD / CAM otomatik programlama yazılımı ve otomatik yerleştirme yazılımı, hammaddeden maksimum düzeyde tasarruf etmeyi amaçlar.
5. Makine, sabit odak uzaklığını ve sabit kesme kalitesini korumak için otomatik yükseklik ayarı yapabilir.
6. Makine, çeşitli metalleri mükemmel ve istikrarlı kesme kalitesiyle kesmek için kullanılır.
7. CNC sistemine arayüz üzerinden erişim, lazer kesim işlemi sırasında iletişimi ve uzaktan izlemeyi mümkün kılar.
Makine yapısı,
Makine yatak, çalışma masası, travers, kayar koltuk, ram, CNC sistemi, soğutma sistemi, pnömatik sistem, cüruf tahliye sistemi, toz giderme sistemi, destek plakası ve diğer bileşenlerden oluşmaktadır.
1. Makine Yatağı
Makine yatağı, entegre kaynak yapısını, yüksek sıcaklıkta su verme işlemini ve ardından titreşimli yaşlanma işlemini benimser.
2. Sabit Tekli tezgah
Makine, portal yapısı, Tayvan YYC yüksek hassasiyetli yüksek hızlı kremayer ve pinyon (helicon) çift taraflı tahrik ve lineer kılavuzu, kararlı iletim ve yüksek hassasiyetle benimser.
Sabit çalışma masası ana çerçevesi: ultra kalın levhanın tüm bükme işlemi benimsenir ve daha sonra tüm kaynak, büyük taşıma kapasitesine sahip olacak şekilde oluşturulur.
3. Çapraz Kiriş
Kiriş bir bütün olarak kaynaklanır/dökülür.İki kez yüksek sıcaklıkta söndürme ve titreşim yaşlanmasından sonra, kiriş yüksek hassasiyetli işleme ile oluşturulur.
4. X, Y, Z ekseni hareket kontrolü
X, Y ekseni ve Z ekseni, yüksek hassasiyet, yüksek hız, büyük tork, büyük atalet, istikrarlı ve dayanıklı performans ile yüksek torklu servo motorları benimser.Tüm makinenin yüksek hız ve ivmelenmesini sağlar.
5. Atık boşaltma arabaları
Yatağın alt kısmı, üretim sürecindeki atıkları ve küçük parçaları toplayabilen arabalarla donatılmıştır.
6. Toz giderme sistemi
CNC lazer kesim tezgahımızın çalışma ortamını konforlu hale getirmek için üretim sürecinde toz, atık gaz ve diğer maddeleri uzaklaştırmak için kullanılan özel bir bölme toz alma sistemi vardır.
Ana teknoloji parametreleri,
| Makine adı | CNC fiber lazer kesim makinesi | |
| modeli | FCL4020-1000W | |
| lazerin gücü | 1000w | |
| lazer kaynağı | MAX/RAYCUS/IPG | |
| BPP,aa*mrad | 1.27 | |
| lazer dalga boyu | 1070nm | |
|
Maksim Kesme Kalınlığı |
karbon çelik(O2) | 8mm-10mm |
| paslanmaz çelik(N2) | 4mm-5mm | |
| Alüminyum levha | 2 mm-3 mm | |
| Pirinç levha | 2 mm | |
| Maksimum kesme hızı | 60-80m/dk(malzemelere göre) |
| Maks.hızlanma | 1.0G |
| Enerji istikrarsızlığı | ≤%2 |
| desteklenen grafik formatları | CAD,CorelDraw yazılımı,DXF/DWG/PLT |
| kesim alanı | 4000×2000 |
| X ekseni seyahat | 4010 |
| Y ekseni seyahat | 2010 mm |
| Z ekseni seyahat | 120 mm |
| yeniden konumlandırma doğruluğu | ±0.03 mm/m |
| X/Y ekseni konumunun doğruluğu | ±0.03 mm/m |
| Maks.tezgahın yükleme ağırlığı | 500KG |
| makinenin gücü | 350V-420V/50Hz |
| makinenin ağırlığı | 4500kg |
| Boyutlar | 5600x2950x1500mm |
Ana bileşenler,
| İsim | Kısa açıklama | ülkenin markası |
| Fiber Lazer | IPG2000W | RAYCUS/IPG |
| Optik sistem | RAYCUS/IPG | RAYCUS/IPG |
| Lazer güç kaynağı | RAYCUS/IPG | RAYCUS/IPG |
| Otomatik odaklama kesme kafası | Optik fiber için özel kesme kafası | WSX/Raytools |
| Özel soğutma sistemi | Çift sirkülasyon sistemi, ısı değişimi titanyum tüp, aşırı sıcaklık alarmı, akış koruması | Wuhan Hanlı/Tongfang |
| Mekanik şanzıman sistemi |
Tayvan Hiwin yüksek hassasiyetli yüksek hızlı tren Tayvan YYC kremayer ve Pinyon (sarmal) |
Tayvan Hiwin Tayvan YYC |
| Yavaşlama sistemi | Japonya'da Shimpoo Flanş redüktörü | Japonya |
| Oransal valf | SMC | Japonya |
| Elektrik tesisatı | Schneider/ABB | Fransa |
| İzleme sensörü sistemi | Yüksek hassasiyetli otomatik indüksiyon, 0,1 mm hassasiyet | Şanghay KIBRIS |
| Bilgisayar sistemi | Lazer için Özel Endüstriyel Kontrol Bilgisayarı | Tayvan Yanxiang |
| X-AXIS SERVO ünitesi | 1000W servo | Yaskawa/Fuji, Japonya |
| Y-EKSENİ SERVO ünitesi |
1800W SERVO |
Yaskawa/Fuji, Japonya |
| Z-EKSENİ SERVO ünitesi | 400W servo | Yaskawa/Fuji, Japonya |
| Kesme yazılımı | Profesyonel CNC kesim yazılımı | Şanghay KIBRIS |
| G / Ç kartı | 32 puan | KIBRIS |
| Voltaj regülatörü | İsteğe bağlı | Çin |
| Kesme makinesi | Hassas Portal | Üretici firma |
