Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | Değişim tablosu CNC Fiber Lazer Sac Kesme Makinesi | Şart: | Yeni |
|---|---|---|---|
| Başvuru: | Endüstriyel Sac İşleme, Sac Lazer Kesim, Lazer Gravür | anahtar kelime: | Değişim tablosu sac Lazer kesim, lazer kesim makinesi değişim tablosu |
| İşlev: | Metal Malzemelerin Kesilmesi, Kesilmesi ve Gravür | Kontrol: | CNC kontrol sistemi CYPCUT |
| Desteklenen Grafik Formatı: | AI,DXF,PLT,DST,CAD | lazer gücü: | 2000W / 3000W/ 4000W/ 6000W/ 8000W /10000W |
| Kesim Alanı: | Çift değiştirilebilir masa 6000x2000mm | Lazer Kaynağı: | IPG, Raycus, Max |
| sürme: | X,Y,Z tüm servo motorlar | Kontrol yazılımı: | Cypcut otomatik kesme, Cypnest otomatik yerleştirme |
| yerleştirme yazılımı: | FSCUT KIBRIS | Çalışma alanı: | 1500mmx3000mm/ 2000mmX4000mm / 2000mmmX6000mm |
| Sürüş Sistemi: | servo sürüş Yaskawa/Fuji/Delta | Elektrik: | Schneider Fransa, Siemens veya ABB |
| soğutma modu: | Su Soğutma, Su soğutma ve koruma sistemi, Endüstriyel su soğutucu | kesme kalınlığı: | Malzemeler, 0-25 mm karbon çeliği, 0-12 mm paslanmaz çelik |
| Renk: | Standart Kırmızı + beyaz renk veya Özelleştirilmiş | Bakım: | Uzaktan çevrimiçi teşhis ve algılama |
| Satış Sonrası Hizmet Sağlandı: | Denizaşırı makinelere hizmet verebilecek mühendisler | Garanti: | 2 yıl |
| Sertifika: | CE, ISO,SGS,CCC | ||
| Vurgulamak: | 4000w fiber lazer kesim makinesi,3000w fiber lazer kesim makinesi,6000w fiber lazer kesim makinesi |
||

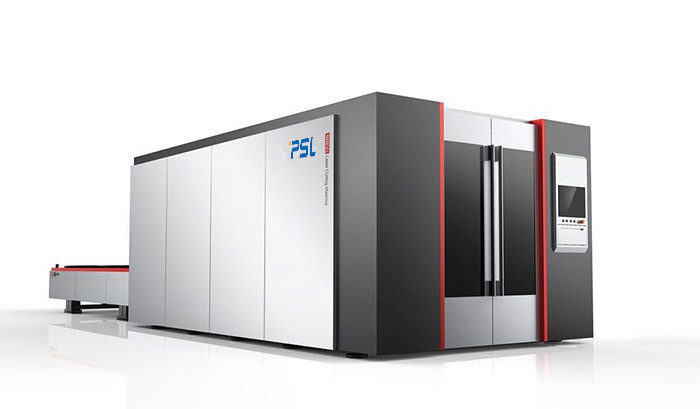

Kapalı Çift Değiştirme Masası CNC Fiber Lazer Kesim Makinesi 1000W-30000W
Fiber lazer kesim makinesinin kısa tanıtımı,
GF6020plus serisi CNC fiber lazer kesim makinası firmamız tarafından uluslararası ihracat standartlarına göre üretilmiş bir üründür.Bu ürün serisi, güçlü kesme kabiliyeti, "uçan" kesme hızı, ultra yüksek stabilite, yüksek kaliteli işleme, son derece düşük işletme maliyeti ve ultra yüksek uyarlanabilirlik ile metal malzeme işleme endüstrisinde tercih edilen modeldir.
Ürün, kararlı yapı, iyi sertlik ve yüksek hız özelliklerine sahip portal çift tahrik yapısını benimser.X ve Y tek eksenlerinin konumlandırma hızı 100m/dk'dan fazla ulaşabilir.Aynı zamanda, çift tahrik ivmesi, X ve Y tek eksenlerinin maksimum ivmesini 1.2G'ye ulaştırır.
Ürün yatağı, birçok kez yaşlanma işlemine tabi tutulmuş ve iyi dinamik yanıt avantajlarına sahip entegre kaynaklı bir yapıdır.İletim açısından, yüksek hassasiyetli lineer kılavuz ray, yüksek hassasiyetli redüktör ve dişli entegre parça, taşlama rafı ve benzeri gibi yüksek hassasiyetli ve verimli iletim mekanizmaları ile donatılmıştır, böylece iyi sertlik ve yüksek hassasiyetle ekipmanın uzun vadeli yüksek hassasiyetli çalışmasını sağlayın.
Ürün, kendi geliştirdiği fiber lazeri benimser ve güçlü kesme yeteneği ve verimliliğine sahiptir.Lazer kesim, hassas makineler, sayısal kontrol teknolojisi ve diğer ileri teknolojileri entegre eden yüksek teknoloji ürünü bir fiber lazer kesim makinesidir.
Uygulama Endüstrileri
Fiber Lazer Kesim MakinesiMetal Harfler, Mutfak Gereçleri, Reklam Mektupları, Sac İşleme, Metal Bileşenleri ve Parçaları, Demir Eşya, Şasi, Raflar ve Dolap İşleme, Metal El Sanatları, Metal Sanat Gereçleri, Asansör Paneli Kesme, Donanım, Otomobil Parçaları, Elektronik Parçalar yapımında yaygın olarak kullanılmaktadır. , İsim levhaları, vb...
Uygulanabilir malzemeler
Fiber Lazer Kesim EkipmanlarıPaslanmaz Çelik Sac, Hafif / Karbon Çelik Levha, Alaşımlı Çelik Levha, Yaylı Çelik Sac, Galvanizli sac ile metal kesme için uygundur,Aliminyum tabak,Bakır/Broz Levha, Altın Levha, Gümüş Levha, Titanyum Levha, Metal Levha/Levha, vb...
Optik fiber lazer kesim makinesinin özel işlevi,
1. Birdirbir hareket
Leapfrog hareketi kesme verimliliğini artırır
2. Hızlı tepki yüksekliği takibi
Son derece hassas takip sistemi, yüksek hızlı kesme işleminde nozulun işleme malzemeleri ile temas etmemesini sağlar.
3. Yüksek hızlı tepki lazer gücü eğim ayarı
Köşelerin ve keskin köşelerin kesim kalitesini sağlayın
4. Eğim ayarlı delme
Lazer delme eğim ayarı işlevi, delme kalitesini artırmak için ayarlanabilir
5. Kaçırılan kesim
İş parçasının bütünlüğünü sağlamak için eksik kesim bulunduğunda operatörün zamanında geri dönmesine izin verilir
6. Herhangi bir pozisyonda işleme
İşleme çiziminde herhangi bir konumda geriye doğru işlemeye başlamaya izin verilir
7. Kesme noktası devamı
İşlemin yanlışlıkla kesilmesi veya durdurulması durumunda, işlemin kesilen yerden hızlı bir şekilde yeniden başlatılmasını sağlar.
8. İnterpolasyon telafisi
Kesilen iş parçasının bitmiş ürün oranını sağlamak için doğrusal / dairesel enterpolasyon ve kanal açma telafisi işlevi
9. Uçuş sondajı
İnce plakaları kesme sürecinde, kesme verimliliğini önemli ölçüde artıran herhangi bir duraklama yoktur.
10. Katı lazer markalama
Kesim plakasında, üretim yönetimi için uygun olan kesimden sonra işaretler işaretlenebilir.
11. Otomatik kenar arama / kenar algılama
Plaka ile takım tezgahı koordinatları arasındaki açıyı otomatik olarak hesaplayabilir ve plakayı dönen koordinat sisteminde işleyebilir, geleneksel plaka kalibrasyon sürecini ortadan kaldırabilir;Kesme kafası, plakanın uygun kenar konumuna yerleştirilebilir ve konumu ve yönü otomatik olarak algılanabilir, böylece operatör plakaya göre otomatik olarak ayarlayabilir.
12. Güçlü grafik görüntüleme / düzenleme
Kesme yolunun çevrimiçi izlenmesi, basit işleme grafikleri çizebilir ve grafikler üzerinde basit değişiklikler yapabilir
Ana teknoloji parametreleri,
| Makine adı | Değişim Tablosu CNC fiber lazer kesim makinesi | |
| modeli | GF6020-6000W | |
| lazerin gücü | 6000w | |
| lazer kaynağı | MAX/RAYCUS/IPG | |
| lazer dalga boyu | 1070nm | |
|
Maksim Kesme Kalınlığı |
karbon çelik(O2) | 22 mm-25 mm |
| paslanmaz çelik(N2) | 12mm-15mm | |
| Alüminyum levha | 8mm-10mm | |
| Pirinç levha | 6mm | |
| Maksimum kesme hızı | 100-140m/dk (malzemelere göre) |
| Maks.hızlanma | 1.2G |
| Enerji istikrarsızlığı | ≤%2 |
| desteklenen grafik formatları | CAD,CorelDraw yazılımı,DXF/DWG/PLT |
| Kesme alanı | 6000×2000 |
| X ekseni seyahat | 6000 |
| Y ekseni seyahat | 2000 mm |
| Z ekseni seyahat | 250 mm |
| yeniden konumlandırma doğruluğu | ±0.03 mm/m |
| X/Y ekseni konumunun doğruluğu | ±0.03 mm/m |
| Maks.tezgahın yükleme ağırlığı | 2500KG |
| makinenin gücü | 350V-420V/50Hz |
| makinenin ağırlığı | 11500kg |
| Boyutlar | 14600x3550x2600mm |
Ana bileşenler,
| İsim | Kısa açıklama | ülkenin markası |
| Fiber Lazer | IPG2000W | MAX/RAYCUS/IPG |
| Optik sistem | RAYCUS/IPG | MAX/RAYCUS/IPG |
| Otomatik odaklama kesme kafası | Optik fiber için özel kesme kafası | WSX/Raytools/Precitec |
| Özel soğutma sistemi | Çift sirkülasyon sistemi, ısı değişimi titanyum tüp, aşırı sıcaklık alarmı, akış koruması | Wuhan Hanlı/Tongfei |
| Mekanik şanzıman sistemi |
Tayvan Hiwin yüksek hassasiyetli yüksek hızlı tren Tayvan YYC kremayer ve Pinyon (sarmal) |
Tayvan Hiwin Tayvan YYC |
| Yavaşlama sistemi | INNOWELLE-FIEDLER/Alfa | Almanya |
| Oransal valf | SMC | Japonya |
| Elektrik tesisatı | Schneider/ABB | Fransa |
| İzleme sensörü sistemi | Yüksek hassasiyetli otomatik indüksiyon, 0,1 mm hassasiyet | Şanghay KIBRIS |
| Bilgisayar sistemi | Lazer için özel Endüstriyel PC | Tayvan Yanxiang |
| X ekseni | SERVO ünitesi |
Yaskawa/Fuji, Japonya Delta, Tayvan |
| Y ekseni |
SERVO ünitesi |
Yaskawa/Fuji, Japonya Delta, Tayvan |
| Z EKSENİ | SERVO ünitesi |
Yaskawa/Fuji, Japonya Delta, Tayvan |
| Kesme yazılımı | Profesyonel CNC kesim yazılımı | Şanghay KIBRIS |
| yerleştirme yazılımı | CypNest | Şanghay FSCUT |
| G / Ç kartı | 32 puan | KIBRIS |
| Voltaj regülatörü | İsteğe bağlı | Çin |
| Kesme makinesi |
Hassas Portal değişim tablosu |
Üretici firma |
| Güç kaynağı Regülatörü | Üretici firma |
