Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Koşul: | Yeni | Ürün adı: | Yükleme Robotlu Fiber Lazer Sac Kesme Makinesi |
|---|---|---|---|
| Başvuru: | Sac Lazer Kesim, Lazer Kazıma | anahtar kelime: | lazer sac kesme, lazer kesme makinası |
| İşlev: | Metal Malzemelerin Kesilmesi, Kesilmesi ve Gravür | Makine tipi: | JY3015-1500W Raycus/IPG |
| ana gövde: | Çelik levha kaynaklı yapı | Kontrol: | Cypcut CNC kontrol sistemi |
| Sürüş modu: | X,Y,Z tüm servo motorlar | Kontrol yazılımı: | Cypcut kesme yazılımı |
| Lazer Kaynağı: | IPG, Raycus, Max | Desteklenen Grafik Formatı: | AI,DXF,PLT,DST,CAD |
| Konfigürasyon: | Portal Tipi | Çalışma masası: | Sabit Tekli çalışma masası |
| Sürüş Sistemi: | Yaskawa/Delta/Fuji servo üniteleri | kesme kalınlığı: | Malzemeler, 0-10 mm karbon çeliği, 0-5 mm paslanmaz çelik |
| Çalışma alanı: | 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm | lazer gücü: | 1000W / 1500W/ 2000W / 3000W/ 6000W |
| Hız kesmek: | 0-80000mm/dak, Fark malzeme farkı hızı | Kesim Alanı: | L3000mm*W1500mm |
| Besleme plakaları modu: | Otomatik yükleme Robot El | Yükleme Robotu Koşusu: | Tam servo sürüş |
| soğutma modu: | Su Soğutma Chiller, Su soğutma ve koruma sistemi, Endüstriyel su soğutucu | Renk: | Standart renk veya Özelleştirilmiş |
| Satış Sonrası Hizmet Sağlandı: | Denizaşırı makinelere hizmet verebilecek mühendisler | Bakım: | Uzaktan çevrimiçi teşhis ve algılama |
| Garanti: | 2 yıl | Sertifika: | ISO,SGS,CCC |
| Vurgulamak: | cnc çelik sac kesme makinası,fiber lazer kesme makinası 1500w,1000w fiber lazer kesme makinası |
||

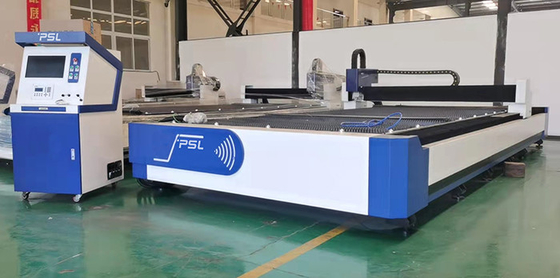

OTOMATİK YÜKLEME ROBOTLU TEK TABLA CNC FİBER LAZER LEVHA KESME MAKİNESİ
Ana teknik karakteristik,
CNC lazer kesim makinesi, portal hareket yapısı, CNC sistemi çalışması, lineer kılavuzlama, Dişli kremayer ve pinyon iletimi, AC servo motorlar ve vakum sistemi (her iki taraf) vb. benimser. Bir kerelik işleme alanı 3m * 1.5m'dir.Sadece ekipmanın tasarımının gelişmiş ve güvenilir olması değil, aynı zamanda tüm ana bileşenlerin hem ulusal hem de uluslararası tanınmış markalardan olması.
Özellikle, elektrik kontrol sistemi için Shanghai CYPCUT profesyonel lazer CNC kesim yazılımını kullanıyoruz.Bu özel lazer CNC sistemi, yüksek entegrasyon, daha iyi kontrol hassasiyeti ve daha kararlı çalışma avantajlarına sahiptir, bu nedenle kesme gereksinimlerini karşılayabilir.karbon çelik levha,Paslanmaz çelik levha, alüminyum alaşımı, bakır alaşımı ve diğer malzemeler.

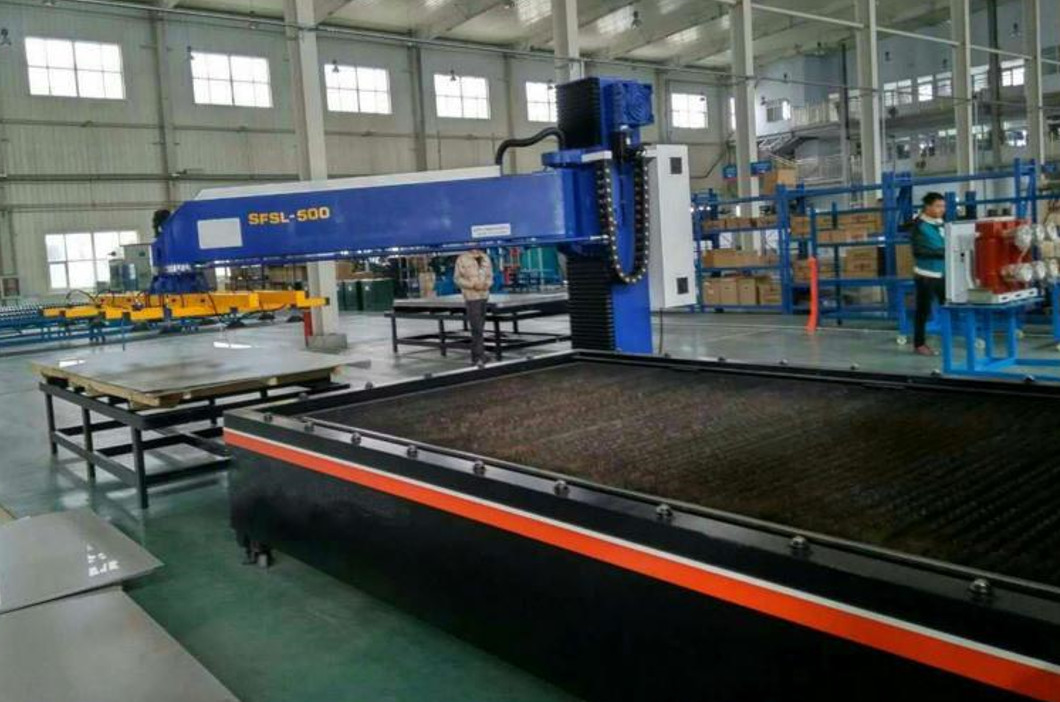

İşçileri azaltmak, iş yükünü azaltmak ve iş verimliliğini artırmak için lazer kesim makinesine bir dizi otomatik besleme Robotu eklenir.Önceden ayarlanmış program ve bir tuş işlemi sayesinde, tabaka otomatik olarak emilebilir ve istifleme masasından kesme platformuna taşınabilir.
Makine yapısı ve özellikleri,
Makinenin yapısı
Lazer kesim makinesi yatak, tezgah, kiriş, sürgülü koltuk, CNC işletim sistemi, Elektrik kontrol sistemi, soğutma sistemi, pnömatik sistem, cüruf boşaltma sistemi, toz giderme sistemi, Otomatik Yükleme Robotu vb.
Makinenin Ana Özellikleri
1. Kullanıcı dostu işletim sistemi CYPCUT,USB bağlantı noktası ve geniş bant;
2. Cypcut Programlama yazılımı ve otomatik yerleştirme işlevleri;
3. X,Y,Z eksenlerinin tümüAC servosürücü ve motorlar;
4. Güçlü yerleştirme işlevine ve kenar paylaşımlı kesme işlevine sahip CAD/CAM yazılımı;
5. Hızlı tepki veren yüzey takibi;
6. Kolay çalıştırılan kesme geri çekme işlevi;
7. Düz çizgi/dairesel ark enterpolasyon uydurma ve kerf telafi fonksiyonları;
8. Su soğutucularılazer ışık yolu normal çalışıyorve istikrarlı bir şekilde;
9. Otomatik yükleme Robotu, sacı istifleme platformundan kesim tezgahına kişiler yerine besler;
10. Havalandırma toz giderme cihazı, çalışma ortamını emisyonları ve metalik buharı kesmekten korur;
11. Cüruf tahliyesini kolaylaştırmak için toz tahliye cihazı.
Ana bileşenler ve markalar,
| İsim | Kısa açıklama | ülkenin markası |
| Optik sistem | RAYCUS/IPG | MAX/RAYCUS/IPG |
| Lazer güç kaynağı | 1kw/1,5kw/2kw/3kw/6kw | MAX/RAYCUS/IPG |
| Otomatik odaklama kesme kafası | Optik fiber için özel otofokus kesme kafası | WSX/Raytools/Precitec |
| Özel soğutma sistemi | Çift sirkülasyon sistemi, ısı değişimi titanyum tüp, aşırı sıcaklık alarmı, akış koruması. | Wuhan Hanlı/Tongfei |
| Mekanik şanzıman sistemi |
Tayvan Hiwin yüksek hassasiyetli yüksek hızlı tren Tayvan YYC raf ve Pinyon |
Tayvan Hiwin Tayvan YYC HERION |
| Yavaşlama sistemi | Flanş redüktörü |
Shimpoo, Japonya MOTORU |
| Oransal valf | SMC | Japonya |
| Elektrik tesisatı | Schneider | Fransa |
| İzleme sensörü sistemi | Yüksek hassasiyetli otomatik indüksiyon, 0,1 mm hassasiyet | Şanghay KIBRIS |
| cüruf boşaltma cihazı | standartlar | PSL |
| Bilgisayar sistemi | Lazer için özel Endüstriyel PC | Tayvan Yanxiang |
| X ekseni | servo ünitesi | Fuji/Delta/Yaskawa |
| Y ekseni | servo ünitesi | Fuji/Delta/Yaskawa |
| Z EKSENİ | servo ünitesi | Fuji/Delta/Yaskawa |
| Yükleme eksenleri | iki servo birimi | BAYGELA |
| Kesme yazılımı | Profesyonel CNC kesim yazılımı | Şanghay KIBRIS |
| yerleştirme yazılımı | KIBRIS (Opsiyonel) | Şanghay FSCUT |
| G / Ç kartı | 32 puan | FSCUT |
| Voltaj regülatörü | 30KVA | Çin |
| Kesme makinesi | Hassas Portal | PSL |
Ana teknoloji parametreleri,
| İsim | CNC Fiber lazer kesim makinesi | |
| lazer kaynağı | RAYCUS/IPG/MAX | |
| BPP,aa*mrad | 1.27 | |
| lazer dalga boyu | 1070nm | |
|
|
||
| Maksimum kesme hızı | 100m/dak(malzemelere göre) |
| Maks.hızlanma | 1.0G |
| Enerji istikrarsızlığı | ≤%2 |
| desteklenen grafik formatları | CAD,CorelDraw yazılımı,DXF/DWG/PLT |
| kesim alanı | 3000×1500mm |
| X ekseni seyahat | 3050mm |
| Y ekseni seyahat | 1530 mm |
| Z ekseni seyahat | 120mm |
| yeniden konumlandırma doğruluğu | ±0.03 mm/m |
| X/Y ekseni konumunun doğruluğu | ±0.05mm/m |
| Maks.tezgahın yükleme ağırlığı | 500KG |
| Maks.Robotun yükleme ağırlığı | 500KG |
| makinenin gücü | 350V-420V/50Hz |
| makinenin ağırlığı | 3000kg |
| Yükleme Robotunun Ağırlığı | 1200kg |
| Boyutlar | 4500x2300x1600mm |
