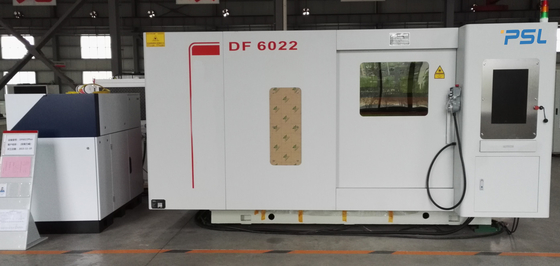

Otomatik Sac Yükleme ve Boşaltma manipülatörü Değişim tablası CNC Fiber Lazer Kesim Makinesi
Ürün uygulaması,
Uygulanan malzemeler:
Esas olarak karbon çeliği, silikon çeliği, paslanmaz çelik, alüminyum alaşımı, titanyum alaşımı, galvanizli çelik sac, dekapaj tahtası, alüminyum çinko levha, bakır ve birçok metal malzemeyi kesmek için kullanılır.
Uygulamalı Endüstriler:
Sac işleme, havacılık, uzay uçuşu, elektronik, elektrikli ev aletleri, metro parçaları, otomobil, makine, hassas bileşenler, gemiler, metalurji ekipmanları, asansör, ev aletleri, hediyeler ve el sanatları, alet işleme, süsleme, reklamcılıkta uygulanan fiber lazer kesim makinesi, metal yabancı işleme çeşitli imalat işleme endüstrileri.
Teknik özellikler,
Makinenin en büyük avantajları, size en uygun olanı seçmenize yardımcı olur.
Mevcut lazer gücüaralık1000W-30000W.
1. Ekonomik çözüm için boru kaynaklı masamız ve ağır hizmet uygulamaları için levha kaynaklı masamız, levha kesme, boru kesme her ikisi de mevcuttur.
2. Tek masa, çift otomatik besleme tablası, koruyucu kapaklı veya kapaksız, her ikisi de mevcuttur.
3. Tüm özelleştirilmiş isteklerinizi karşılamak için profesyonel CNC sistem tasarımcısı, lazer makine tasarımcısı var, profesyonel ve hızlı hizmet sunuyoruz.
4.Lazer kesim makinesine otomatik besleme Robotu eklenmiştir.Önceden ayarlanmış program ve bir tuş işlemi sayesinde, tabaka otomatik olarak emilebilir ve istifleme masasından kesme platformuna taşınabilir.
Bu Değişim Tablosunun Yapısı Lazer kesim makinesi,
1. Tamamen korumalı ve kapalı tasarım, daha çevre dostu
Tüm makine tamamen korumalı ve kapalı tasarım, güvenli ve çevre dostu, kirlilik yok, ergonomi ve uluslararası standartlara uygun.
Makinenin kararlı ve güvenli bir şekilde kesilmesini sağlamak için makinede lazer anormal alarmı, kesme anormal alarmı, gaz düşük basınç alarmı, chiller anormal alarmı vb. gibi birden fazla güvenlik uyarı işlevi vardır.
2. Ekstrüde alüminyum portal Kiriş
Bir portal yapısı, hafif bir tasarım benimser, havacılık sınıfı ekstrüde alüminyum kullanır ve yapay yaşlandırma ve çözelti işleminden sonra tamamlanır.Portalın mükemmel sağlamlığı, yüzey kalitesi ve bütünlüğü vardır.Aynı zamanda mükemmel dinamik performansa sahiptir ve yüksek hızda kesmeye elverişlidir.
3. Otomatik odaklamalı lazer kesim kafası
Makine otomatik odaklama lazer kafası ile donatılmıştır, odak otomatik olarak ayarlanabilir ve işlem basit, kullanışlı, hızlı ve doğrudur.Delme süresini kısaltın, delme kalitesini iyileştirin, yüksek hızda kesim yapın ve zamandan tasarruf edin.
4. İşletim yazılımı CYPCUT
●Gerçek zamanlı görüntü kesme izi ve koordinat mevcuttur
●Yüksek anti-sıkışma kapasitesinin yanı sıra yüksek kontrol doğruluğuna sahiptir.
●Tamamlanmış dijital servo sistemi ile donatılmış
●Kendi kendine teşhis, kendi kendine adaptasyon yeteneğine sahiptir
●Hızlı değişim ve dosya gruplama süreci
●.bent kısa süre içinde programlarla ilgilenir
●İyi bir anti-virüs korumasına sahiptir
●Otomatik arama kenarı işlevi
●Kırılma noktası geri işlevi
●Geriye dönük işlev
●birdirbir işlevi
●Kenar paylaşımlı kesim
●Destek kodları değişir
●Hareket sabit
●Düzenleme kodunun işlevi
●Yumuşak limit, alarm fonksiyonları
5. Akıllı Toz giderme sistemi
Yeni yükseltilmiş akıllı toz giderme sistemi, havalandırma ve toz giderme etkisini etkin bir şekilde artıran ve ekipmanın hizmet ömrünü uzatan daha makul bir toz giderme tasarımına sahiptir.
6. Otomatik Sayfa Yükleme ve Boşaltma Manipülatörü
Portal tipi otomatik servo yükleme ve boşaltma manipülatörü, plaka yükleme ve boşaltmayı bitirmek için tek bir kaldırma platformuna entegre edilmiş portal + vantuz + çift çatal kullanır.
Kullanıcı, farklı çalışma durumları için uygun olan otomatik besleme modu ve manuel besleme modu arasında geçiş yapmak için dokunmatik ekranı kontrol eder.
Ana teknoloji parametreleri,
| Makine adı |
Değişim Tablosu CNC fiber lazer kesim makinesi |
| modeli |
DF4020-8000W |
| lazerin gücü |
8000w |
| lazer kaynağı |
MAX/RAYCUS/IPG |
| lazer dalga boyu |
1080nm |
|
Maksim Kesme Kalınlığı
|
karbon çelik(O2) |
25mm-28mm |
| paslanmaz çelik(N2) |
14mm-15mm |
| Alüminyum levha |
10mm-12mm |
| Pirinç levha |
8mm |
| Maksimum kesme hızı |
120m/dk(malzemelere göre) |
| Maks.hızlanma |
1.2G |
| Enerji istikrarsızlığı |
≤%2 |
| desteklenen grafik formatları |
CAD,CorelDraw yazılımı,DXF/DWG/PLT |
| Kesme alanı |
4000×2000 |
| X ekseni seyahat |
4000 |
| Y ekseni seyahat |
2000 mm |
| Z ekseni seyahat |
250 mm |
| yeniden konumlandırma doğruluğu |
±0.03 mm/m |
| X/Y ekseni konumunun doğruluğu |
±0.05mm/m |
| Maks.tezgahın yükleme ağırlığı |
2000KG |
| Maks.Manipülatörün yükleme ağırlığı |
750kg |
| makinenin gücü |
350V-420V/50Hz |
| makinenin ağırlığı |
12500kg |
| Boyutlar |
11800x3550x2600mm |
Ana bileşenler,
| İsim |
Kısa açıklama |
ülkenin markası |
| Fiber Lazer |
8000W |
MAX/RAYCUS/IPG |
| Optik sistem |
MAX/RAYCUS/IPG |
MAX/RAYCUS/IPG |
| Otomatik odaklama kesme kafası |
Optik fiber için özel kesme kafası |
Raytools/Precitec |
| Özel soğutma sistemi |
Çift sirkülasyon sistemi, ısı değişimi titanyum tüp, aşırı sıcaklık alarmı, akış koruması |
Wuhan Hanlı/Tongfei |
| Mekanik şanzıman sistemi |
Tayvan Hiwin yüksek hassasiyetli yüksek hızlı tren
Tayvan YYC kremayer ve Pinyon (sarmal)
|
Tayvan Hiwin
Tayvan YYC
|
| Yavaşlama sistemi |
INNOWELLE-FIEDLER/Alfa |
Almanya |
| Oransal valf |
SMC |
Japonya |
| Elektrik tesisatı |
Schneider/ABB |
Fransa |
| İzleme sensörü sistemi |
Yüksek hassasiyetli otomatik indüksiyon, 0,1 mm hassasiyet |
Şanghay KIBRIS |
| Bilgisayar sistemi |
Lazer için özel Endüstriyel PC |
Tayvan Yanxiang |
| X ekseni |
SERVO ünitesi |
Yaskawa/Fuji, Japonya
Delta, Tayvan
|
| Y ekseni |
SERVO ünitesi
|
Yaskawa/Fuji, Japonya
Delta, Tayvan
|
| Z EKSENİ |
SERVO ünitesi |
Yaskawa/Fuji, Japonya
Delta, Tayvan
|
| Kesme yazılımı |
Profesyonel CNC kesim yazılımı |
Şanghay KIBRIS |
| yerleştirme yazılımı |
CypNest |
Şanghay FSCUT |
| G / Ç kartı |
32 puan |
KIBRIS |
| Voltaj regülatörü |
İsteğe bağlı |
Çin |
| Kesme makinesi |
Hassas Portal
değişim tablosu
|
PSL |
| Otomatik Yükleme & Boşaltma Robotu |
750kg |
PSL |
| Güç kaynağı Regülatörü |
|
PSL |
