Sıcak Haddelenmiş Saat Dilme Hattı Asitleme Çelik Rulo Dilme Makinesi Rulo Açıcı Kesme Kesme İstifleme

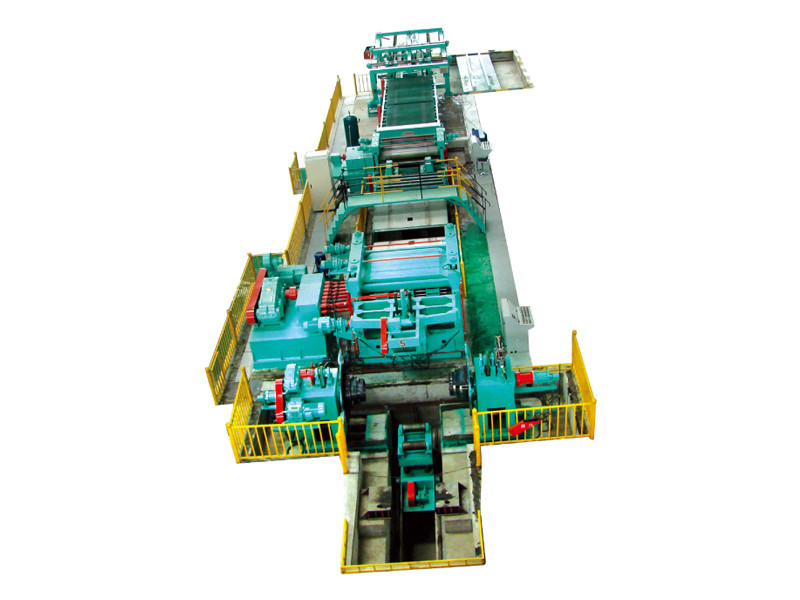

HR/dekapaj çelik bobin açma-tesviye-kesme-istifleme CNC boydan boya üretim hattı

Performans ve özellikler:

1. Yüksek Hassasiyet."Dört-yüksek" ve "altı-yüksek" tesviye araçları kullanılarak son derece mükemmel sac düzlüğü.

2. Tesviye makinesinde destek merdane sıralarına yaklaşılarak kenar dalgalarının ve orta tokaların ortadan kaldırılması.

3. Takımlama sürelerinin ve yüksek üretim hızlarının titiz bir şekilde en aza indirilmesiyle yüksek üretim kapasitesi ve akış hızları.

4. Sacların tam kesim hassasiyeti ve açısallığı.

5. Kenar düzeltme makası ve boyuna kesme makası ile çok az çapak ile kesme.

6. Bireysel istifleme sistemleri kullanılarak yüksek istifleme doğruluğu.

Bu hat için geçerlidir:

1. Bobin plakasının malzemesi: karbon çeliği, (dekapaj plakası≤4mm)
2. Şerit bobininin kalınlığı: 1—6 mm
3. İşlenebilir sarmal levhanın genişliği: 800—2000mm
4. Sarmal plaka kimliği: ф508mm--ф610mm--ф760mm
5. Sarmal plaka OD: ≤ф2200mm
6. Sarmal plakanın ağırlığı: 30T

Teknik parametre:

1. Tesviye hızı: 0—60m/dak
2. Kesme uzunluğu hassasiyeti: ± 0,5 mm (2 mm kalınlık, 2000 mm uzunluk)
3. Çapraz tolerans: ±1,0 mm (2000 mm uzunluğa göre)
4. Kesme hızı: ≤20pcs/dak (2000mm uzunluğa göre)
5. Malzeme istifleme uzunluğu: 1000—6000mm (deşarj cihazı tarafı ve arkası, her biri bir set)
6. Maks.istifleme için yükseklik: 500mm
7. Motorun toplam gücü: yaklaşık 240KW

Oluşan cihaz:

1. Bobin eyeri;
2. Bobin arabası;
3. Çift Hidrolik genleşme açıcı ；
4. Hidrolik presleme ve yönlendirme, kürek başlı cihaz ；
5. Kıstırma ve Ön Düzeyleyici;
6. Ara köprü;
7. Yanal kayıt cihazı;
8. Tesviye makinesi ve uzunluk ölçme makinesi ；
9. Kesme makinesi;
10. Kayışlı Konveyör;
11. Koleksiyon için çerçeve;
12. X-şekilli kaldırma tablası;
13. Boşaltma arabası 2 takım;
14. Hidrolik ve pnömatik sistem;
15.  Elektrik panoları ve operasyon paneli
