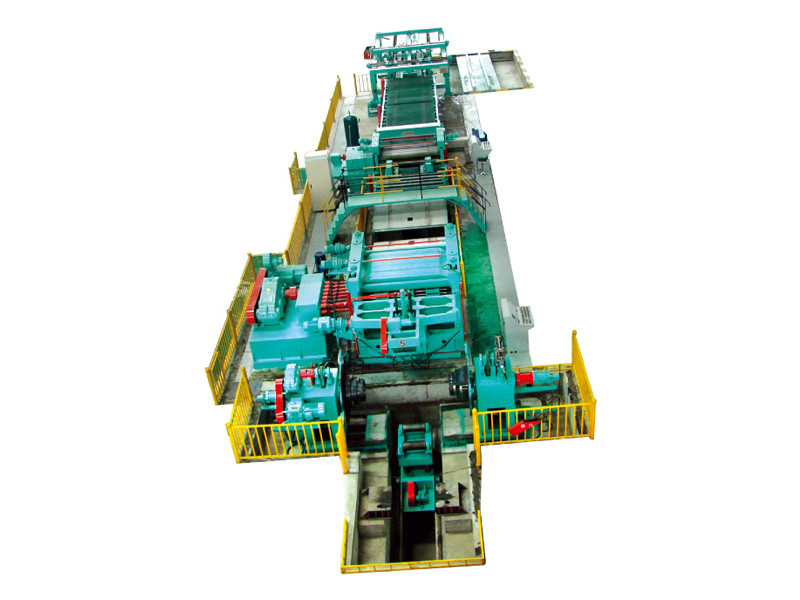

Alüminyum Rulo Boy Kesme Makinesi Karbon Çelik Paslanmaz Çelik Rulo Dilme Hattı

Karbon çeliği, paslanmaz çelik ve Alüminyum Rulo için HR ve Soğuk Haddelenmiş çelik rulo tesviye ve kesme makineleri

Performans ve özellikler:

Bu Boyuna Kesim üretim hattı serisi, çeşitli HR/dekapaj bobinlerini açma, tesviye ve kesme işlemleri yoluyla düz plakalara kesmek için kullanılır.

Bu hat, bobin arabası, çift kafa açıcı, hidrolik kıstırma ve bobin soyucu, ön dengeleme, kılavuzlama cihazı, bitiş düzleştirici, servo uzunluk ölçer, kesme, bantlı konveyör, ters boşaltma tramvayı, istifleyici, boşaltma arabası, elektrik kontrol sistemi, hidrolikten oluşmaktadır. sistem vb.

CNC sac açma ve tesviye kesme hattı, esas olarak soğuk haddeleme ve sıcak haddeleme bobinlerini çeşitli boyutlarda sabit uzunlukta saclara tesviye etmek için kullanılır.Araç imalatı, ev aletleri, şalt, çelik büro malzemeleri, paslanmaz çelik mutfak malzemeleri, makine imalatı ve diğer sektörlere uygulanabilir.

Bu hat için geçerlidir:

1. Bobin plakasının malzemesi: karbon çeliği, (dekapaj plakası≤4mm)
2. Şerit bobininin kalınlığı: 1—6 mm
3. İşlenebilir sarmal levhanın genişliği: 800—2000mm
4. Sarmal plaka kimliği: ф508mm--ф610mm--ф760mm
5. Sarmal plaka OD: ≤ф2200mm
6. Sarmal plakanın ağırlığı: 30T

Teknik parametre:

1. Tesviye hızı: 0—80m/dak
2. Kesme uzunluğu hassasiyeti: ± 0,5 mm (2 mm kalınlık, 2000 mm uzunluk)
3. Çapraz tolerans: ±1,0 mm (2000 mm uzunluğa göre)
4. Kesme hızı: ≤20pcs/dak (2000mm uzunluğa göre)
5. Malzeme istifleme uzunluğu: 1000—6000mm (deşarj cihazı tarafı ve arkası, her biri bir set)
6. Maks.istifleme için yükseklik: 500mm
7. Motorun toplam gücü: yaklaşık 240KW

Oluşan cihaz:

1. Bobin eyeri;
2. Bobin arabası;
3. Hidrolik genleşme açıcı;
4. Hidrolik presleme ve yönlendirme, kürek başlı cihaz ；
5. Kıstırma ve Ön Düzeyleyici;
6. Ara köprü;
7. Yanal kayıt cihazı;
8. Tesviye makinesi (bitirme tesviye) ve uzunluk ölçme makinesi ；
9. Boy kesme makinesi;
10. Kayışlı Konveyör;
11. Koleksiyon için çerçeve;
12. X-şekilli kaldırma tablası;
13. Boşaltma arabası 2 set (yan ve arka, her biri bir set);
14. Hidrolik pnömatik sistem;
15.  Elektrik sistemi
