Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | 25X2500mm rulolar tesviye, kesme plakaları hattı galvanizli veya karbon veya paslanmaz çelik sac | Bobin Malzemesi: | HR Karbon çelik bobin, kalın Paslanmaz çelik bobin |
|---|---|---|---|
| Başvuru: | Üretim Tesisi Sac metal bobin tesviye, Kesme, istifleme, Boy kesme hattı | Dokunmatik ekran: | ViewNiew veya Siemens |
| Kontrol sistemi: | Siemens veya Omron PLC, | yatırımcı: | Parker, Euroterm, Siemens |
| Malzeme bobini Kalınlığı: | 6-20.0mm; 6-20.0mm; 8-25mm 8-25mm | sarmal plaka kimliği: | ф508mm-ф760mm |
| Max. Maks. Coiled plate OD sarmal plaka OD: | 2500mm | Genişlik: | 800~2500mm |
| Bobin Ağırlığı (T): | 35 Ton | Hat hızı: | 0-18 m/dak |
| Kesme uzunluğu: | 2000-12000mm | Kesme hassasiyeti: | 1,0 ±mm/m |
| açıcı: | Hidrolik, Çift kafa | Toplam Nominal Güç: | 420 -480 kw |
| Gerilim: | 220V/380V/415V/600V, 50HZ/60HZ,3Faz | İşgal Alanı: | 42x11M, 45x11,5M |
| Renk: | Yeşil, Mavi, Beyaz veya Özelleştirilmiş | Garanti: | Kurulum ve testten 12 ay sonra. |
| Satış sonrası servis sağlandı: | Denizaşırı makinelere hizmet verebilecek mühendisler, Video teknik desteği | ||
| Vurgulamak: | Boy Hattına Otomatik Rulo Kesme,Alüminyum Rulo Boy Hattına Kesme,Sıcak Haddelenmiş Alüminyum Rulo Dilme Makinesi |
||

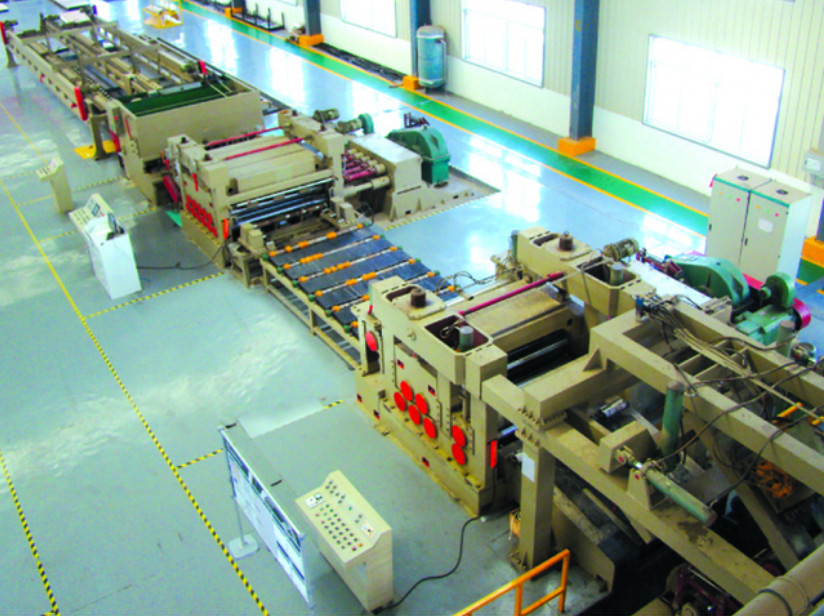

Sıcak Haddelenmiş Kalın çelik Rulo otomatik Boy Kesme Hattı tesviye ve kesme ve istifleme makineleri
Ürün Açıklaması:
Boy kesme hattı CTL serisi
Boy kesme hattı genellikle sıcak haddelenmiş karbon çeliği rulo, teneke, paslanmaz çelik ve kaplanmış yüzeyli diğer metal türleri gibi çeşitli malzemelerin rulosunu açma, doğrultma, ölçme, boyuna kesme ve istifleme gibi işler için kullanılır.
Boy Kesme Hattının Özellikleri:
1. Boyuna kesme hattımız bir rulo besleme, DC motor sürücüsü kullanır.
2. Az hata ile hızlı konumlandırma sağlayan tamamen dijital uzunluk kontrol sistemine sahiptir.
3. Sert krom kaplamalı bir yüzeye sahiptir ve dayanıklı ve aşınmaya karşı dayanıklıdır.
4. Hızlı kesme ve uygun boşluk ayarı yapmak için hidrolik makasla birlikte kullanılır.
5. Boy kesme hattımız, sıcak haddelenmiş karbon çeliği, teneke, paslanmaz çelik ve kaplanmış yüzeyli diğer metal türleri için uygundur.
avantaj:
1. Yüksek derecede otomasyon, kolay ve güvenilir çalışma
2. Yüksek uzunluk hassasiyeti, yüksek sac düzlüğü
3. İyi sipariş istifleme
TEKNOLOJİK SÜREÇ & PARAMETRE:
Tesviye ve kesme hattı süreci:
Boşaltma—açma—presleme ve kılavuzluk—sıkıştırma ve ön seviyeleme—kılavuzluk—tesviyerehberlik—kod ve ölçü—boyuna göre kesme—sıkıştırma ve düşme—toplama—boşaltma.
Başlıca teknik parametre:
| Modeli | 6-20x2200mm | 8-25x2500mm |
| Kalınlık (Q235 çelik tipine göre) | 6-20mm | 8-25mm |
| Genişlik | 900-2200mm | 900-2500mm |
| bobin ağırlığı | 35T | 35T |
| kesme toleransı | ±1mm | ±1mm |
| Kesme uzunluğu | 2000-12000mm | 2000-12000mm |
| Tesviye hızı | 0-18m/dak | 0-18m/dak |
| İşgal alanı | 42x11m | 45x11.5m |
| Güç | 420 kw | 480 kw |
Oluşturulan cihazlar/ekipmanlar:
| HAYIR. | CİHAZLAR | MİKTAR |
| 1 | V şeklindeki bobin eyeri | 2 adet |
| 2 | Hidrolik bobin arabası | 1 parça |
| 3 | hidrolik açıcı | 2 takım |
| 4 | Presleme ve yönlendirme için hidrolik ön tesviye makinesi, kürek kafası, tutam | 1 takım |
| 5 | Geçiş çalışma masası No.1 | 1 parça |
| 6 | Hidrolik Yönlendirme cihazı No.1 | 1 parça |
| 7 | Geçiş çalışma masası No.2 | 1 parça |
| 8 | Hidrolik Kılavuzlama cihazı No.2 | 1 parça |
| 9 | Tesviye makinesi | 1 takım |
| 10 | Kod ve gösterge cihazı (kuyruk plakası tutamı) | 1 takım |
| 11 | Hidrolik Kesme makinesi | 1 parça |
| 14 | Sarkaç sıkıştırma cihazı | 1 parça |
| 15 | Boşaltma arabası(istifleyici) | 1 takım |
| 16 |
Hidrolik istasyon ve pnömatik sistem (kullanıcı tarafından hava kaynağı) |
1 takım |
| 17 | Elektrik kontrol kabini | 1 takım |
