Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | 6X1600mm çelik rulo Dilme tesviye ve kesme kombine Hat, Dilme galvanizli, karbon, paslanmaz çelik ru | Başvuru: | Sac işleme, Dilme Tesviye, Boy kesme ve çelik bobin kesme |
|---|---|---|---|
| Bobin Malzemesi: | Karbon çelik bobin, Paslanmaz çelik bobin, Alüminyum bobin | hammadde: | karbon çeliği, galvanizli sac, Paslanmaz çelik |
| Malzeme bobini Kalınlığı: | 1-6mm; 1-6 mm; 2-8mm; 2-8 mm; 3-12mm 3-12 mm | Bobin Ağırlığı (T): | 30 ton |
| açıcı: | Hidrolik, Çift kafa | Genişlik: | 800~2200mm |
| Dilme Hızı: | 0-50m/dak | Tesviye ve kesme hızı: | 0-28m/dak |
| Min. Min. Slitting Width Dilme Genişliği: | 25mm; 25 mm; 100mm 100 mm | Dilme Hatları Sayısı: | 5 - 30 satır |
| Dokunmatik ekran: | ViewNiew veya Siemens | Kontrol sistemi: | Siemens veya Omron PLC, |
| yatırımcı: | Parker, Eurotherm, Siemens | Toplam anma gücü: | 300kw - 1050kw |
| Gerilim: | 220V/380V/415V/600V, 50HZ/60HZ,3Ph | Çalışma Yüksekliği: | 600mm - 800mm |
| Bıçak pivot çapı: | dia. çap 320mm 320mm | Bıçak malzemesi: | H13K |
| renk: | Mavi, Beyaz veya Özelleştirilmiş | işgal edilen alan: | 38x12M; 38x12M; 56x12M 56x12M |
| garanti: | 12 ay | Satış Sonrası Hizmet Sağlandı: | Denizaşırı makinelere hizmet verebilecek mühendisler, Video teknik desteği |
| İsim: | HR Çelik bobin boy kesme hattı, Otomatik mini dilme makinesi, Çelik Rulo Dilme ve Boy Kesme Makinesi | ||
| Vurgulamak: | bobin açma makinesi boy kesme,tesviye açma açma makinesi Bobin boy kesme hattı,Bobin trafo laminasyonu için boy kesme hattı |
||

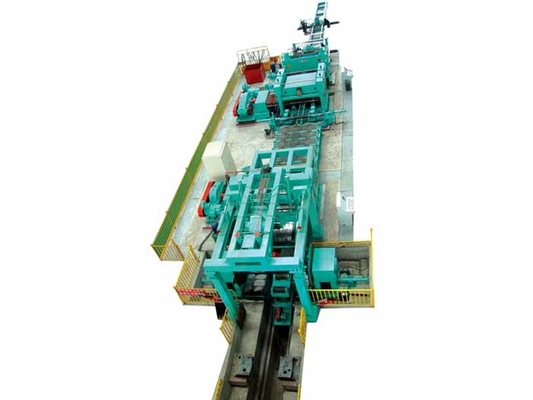

Sıcak haddelenmiş bobin açma-dilme-düzeltme-boyuna kesme-kesme-istifleme kombine üretim hattı
Performans ve özellikler:
Bu kombine üretim hattı, rulo açıcı, besleyici, tutam, ön tesviyeci, hurda makası, Değiştirilmiş çift dilme, hurda sarıcı, ince tesviye, makas, istifleyici, rulo açıcı, vb.'den oluşur. Çelik ruloyu gerekli genişlik ve uzunlukta kesmek için kullanılır. çelik yapı, H kiriş, otomobil kirişi, boru kaynağı, soğuk şekillendirme, zımbalama vb.
Dilme hattı PLCKontrol, insan-makine arayüzü, yüksek derecede otomasyona göre, basit kullanım ve güvenilir.
Paslanmaz çelik, karbon çeliği, demir, alüminyum, galvanizli bant, bakır ve diğer malzemelerin metal bobinlerini işlemek için kullanılabilir.Kaynak borusu, otomobil, saat, metal yapı malzemeleri, endüstriyel tesis ve diğer alanlarda yaygın olarak kullanılmaktadır.
Teknolojik süreç:
Süreç akışı,
Proses akışı: besleme ━ bobin açma ━ presleme kurşun ━ kenetleme ilk düzeltme ━ Kaba tesviyeging kesme kafası kesme ━ geçiş çalışma masası ━ kılavuzlama ━ Dilme (çift bıçaklı koltuk) ━ alma kenar teli ━ Ön ayırma ve pres malzeme mekanizması ━ geçiş tablası ━ kılavuzluk ━ tesviye ━ boy kesme ━ çapraz kesim ━ körleme ━ boşaltma ━ manuel paketleme.
SLC-(1-6)x1600mm'nin ana teknik parametreleri,
| 1. | Malzeme |
Sıcak haddelenmiş Karbon çeliği σb≤460MPa σs≤235MPa |
| 2. | Çelik kalınlığı | 1mm~6mm |
| 3. | Çelik genişliği | 800~1600mm |
| 4. | Bobin OD | 800~2000mm |
| 5. | bobin kimliği | Φ508━Φ610mm━Φ760mm |
| 6. | Çelik bobin ağırlığı | 30T |
| 7. | Bıçak pivot çapı | (320 mm) |
| 8. | Bıçak sertliği | HRC56°—59° |
| 9. | Bıçak özellikleri |
Φ320mm×φ480mm×10mm Φ320mm×φ480mm×20mm |
| 10. | Bıçak Malzemesi | H13K |
| 11. | yarık miktarı |
6mm/ 24 şerit 5mm/ 30 şerit 4mm/ 35 şerit 3mm/ 40 şerit |
| 12. | Doğrultma silindiri çapı | Φ160mm |
| 13. | Doğrultma silindiri mesafesi | Φ188mm |
| 14. | Boydan boya scape | 2000mm – 6100mm |
| 15. | Dilme genişliği hassasiyeti | ±0.1mm |
| 16. | Kesme Uzunluğu hassasiyeti | ±1.5mm |
| 17. | çapraz hassasiyet | ±1.5mm |
| 18. | Min.dilme genişliği | 25 mm |
| 19. | dilme hızı | 0-50m/dak |
| 20. | Tesviye hızı | 0-28m/dak |
| 21. | Maks.dilme kalınlığı | 6mm |
| 22. | Hurda sarıcı genişliği | ≥1.5 kez plaka kalınlığı |
| 23. | Çalışma masasının yüksekliği | 800 mm |
| 24. | Güç | 380V/50HZ/3ph |
Teknik parametreler:
| modeli | 3-12x2200mm | 4-16x2200mm | 5-20x2200mm |
| Kalınlık (çelik tipi Q235'e göre) | 3-12 mm | 4-16mm | 5-20 mm |
| Genişlik | 900-2200mm | 900-2000mm | 900-2200mm |
| bobin ağırlığı | 35T | 35T | 35T |
| Bitiş genişliği | ≥80mm | ≥100mm | ≥150mm |
| dilme şeritleri | ≤7 | ≤5 | ≤3 |
| oturma hızı | 0-30m/dak | 0-25m/dak | 0-20m/dak |
| işgal edilen alan | 48x11m | 50x11m | 56x11m |
| Güç | 630kw | 820kw | 1050kw |
Hattın ana bileşenleri:
| Numara | İsim | Miktar |
| 1. | V tipi depolama platformu | 2 adet |
| 2. | Hidrolik besleme arabası | 1 ünite |
| 3. | Hidrolik çift kafa açıcı | 1 çift |
| 4. | Hidrolik Pres tutam ve kaba tesviye cihazı | 1 ünite |
| 5. | Hidrolik Makas (kesme plakası kafası) | 1 ünite |
| 6. | Geçiş tablosu 1 | 1 ünite |
| 7. | Hidrolik kılavuz mekanizması 1 | 1 ünite |
| 8. | Dilimleyici (çift kesici değişimi) | 2 adet |
| 9. | Hidrolik Hurda sarıcı | 2 adet |
| 10. | Ön ayırma ve pres malzemeleri mekanizması | 1 ünite |
| 11. | Geçiş tablosu 2 | 1 ünite |
| 12. | Hidrolik yönlendirme mekanizması 2 | 1 ünite |
| 13. | Doğrultma makinesi (Leveller) | 1 ünite |
| 14. | Boy kesme mekanizması | 1 ünite |
| 15. | Hidrolik Makas 8x2000mm | 1 ünite |
| 16. | Hidrolik X tipi kaldırma platformu | 1 ünite |
| 17. | Sol/sağ boşaltma platformu | 2 adet |
| 18. | Hidrolik sistem | 1 takım |
| 19. | Pnömatik sistem | 1 takım |
| 20. | Elektrik kontrol sistemi | 1 takım |
