| Ürün adı: | (0.3-2.0）x1250mm Paslanmaz çelik bobinler tesviye, kesme plakaları hattı | Başvuru: | Üretim Tesisi paslanmaz bobin kesme, Boy kesme, Dilme hattı |
|---|---|---|---|
| Bobin Malzemesi: | Paslanmaz çelik bobin, Karbon çelik bobin, Alüminyum bobin | Malzeme bobini Kalınlığı: | 0.3-2.0mm paslanmaz çelik bobin |
| Sarmal plaka OD: | 1250 mm | sarmal plaka kimliği: | ф508mm--ф610mm |
| Bobin Ağırlığı (T): | 20 Ton | Genişlik: | 600~1250mm |
| Hat hızı: | 10-70 m/dak | Kesme uzunluğu: | 500-3000-6000mm |
| Dokunmatik ekran: | ViewNiew veya Siemens | Kontrol sistemi: | Siemens veya Omron PLC, |
| yatırımcı: | Parker, Eurotherm, Siemens | açıcı: | Hidrolik, Tek/Çift kafa |
| Ana tesviye motoru: | Servo Motor | Toplam anma gücü: | 140KW |
| Gerilim: | 220V/380V/415V/600V, 50HZ/60HZ,3Ph | Renk: | Yeşil, Mavi, Beyaz, Özelleştirilmiş |
| garanti: | 12 ay | Satış Sonrası Hizmet Sağlandı: | Denizaşırı makinelere hizmet verebilecek mühendisler, Video teknik desteği |
| Vurgulamak: | boy kesme hatları PSL,boy kesme hatları PSL,çelik sac dilme makineleri PSL |
||

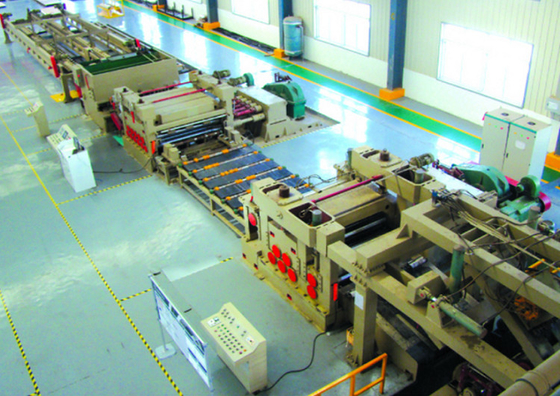

Paslanmaz çelik bobin yüksek hızlı otomatik açma-tesviye-kesme-istifleme hattı
Performans ve özellikler:
Bu hat, paslanmaz bobini gerekli uzunluk ölçü plakasına kesmek ve bobin açıcı, düzleştirici, bitiş uzunluk mastarı kesici ile düzenli olarak istiflemek için kullanılır.
Esas olarak, besleyici, kılavuz cihaz, makaralı tabla ve konveyör vb. ekipman tasarım ömrü ile bobin açıcı, tutam ve düzleştirici, uzunluk ölçer, kesme, istifleyici vb.≥20 yıl.
Üretim hattının teknolojik süreci özlü, kompakt yerleşim, ileri teknoloji, kusur üretmeye son veriyor, kapsamlı enerji tüketimi düşük, basit işletme ve bakım, düşük işletme maliyeti.
Üretim hattı, alıcıların ihtiyaçlarını karşılayan standart elektrik, enstrümantasyon bileşenleri ve ekipman bileşenlerini benimser, Kontrol sistemi sürdürülebilirlik ve genişletilebilirliğe sahiptir;Ve ileri teknoloji, güvenilir kontrol, normal çalışma sırasında tüm gerçek zamanlı algılama ve ayarlama işlevini otomatik olarak tamamlayabilir, yanlış çalışmayı önlemek için kilitleme işlevine sahip olabilir, Tüm işlemi yapın, ana işletim platformunda izleyin. Alarmı görüntüleyin ve yönetin.
|
Hammadde parametresi: |
|
| Processibel bobin plakası |
GI, CR (Çekme Mukavemeti σb≤450MP σs≤260MP ) |
| Kalınlık | 0,3 mm ～ 2,0 mm |
| Genişlik | 600mm ～1250mm |
| ağırlık | ≤20.000kg |
| bobin kimliği | Ø508mm-Ø610mm(ped ekleme) |
| bobinin OD'si | Ø800~ Ø2000mm |
|
bitmiş sayfalar parametresi |
|
| Yüzey kalitesi | son tabakalar, herhangi bir işleme varsayılanı olmaksızın düz ve pürüzsüz bir yüzeye sahiptir. |
| Kesme uzunluğu hassasiyeti | ≤±0.3mm /1000mm(sabit hız) |
| diyagonal tolerans | ≤0,6 mm/1000 mm |
| Kesme çapağı |
yukarı doğru çapak, bobin kalın≤1.0mm, çapak≤0.03mm bobin kalınlığı＞1.0mm, kalınlığın burr≤%3'ü
|
| İstifleme uzunluğu | 500 mm ～ 3.000 mm |
| İstifleme yüksekliği | Maksimum 500 mm |
| İstifleme ağırlığı | maksimum 8T |
| İstifleme hassasiyeti |
Katman toleransı: genişlik yönü<1.0mm, uzunluk yönü<1.0mm İstif toleransı: istifleme yüksekliği 500 mm, tolerans <3 mm
|
|
birim parametresi: |
|
| Hat hızı | 10-70m/dak |
| Kesme frekansı | 0-30 adet (2m yaprak uzunluğuna göre) |
| İstifleme istasyonu | 2 adet |
| Toplam güç | 145KW |
| Hat yüksekliği | +1000mm |
| Kaplama alanı | 28*9m |
| Koşu yönü |
Alıcı isteği olarak.
|
