Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Makine tipi: | Robot otomatik bükme CNC Abkant pres makinesi | Şart: | Yeni |
|---|---|---|---|
| Malzeme / Metal İşlenmiş: | Paslanmaz Çelik, Karbon Çelik, Alüminyum levha, Bakır levha | Kontrol modu: | CNC sistemi, Delem, Cybelec, ESA kontrolörü |
| CNC ekseni: | 4+1 eksen/6+1 eksen, +6 eksen Robot | X, R, Z eksenleri: | servo motorlar sürüş |
| boğaz derinliği: | 400 mm veya daha fazla | Ana motor: | İki Servo motor |
| Nominal Kuvvet: | 110T | Ram vuruşu: | 200 mm |
| Max. Maks. opening height açılış yüksekliği: | 480mm | Güç: | 11kw |
| arka dayama: | Vidalı mil + Lineer kılavuz, X,R,Z eksenleri | Önden Besleme: | Robot dolum otomatik besleme plakası |
| Aydınlatma: | LED lambalı ön kapak | makinenin ağırlığı: | 8000kg+1000kg |
| Renk: | Gri Siyah+Kırmızı, Özelleştirilmiş | Gerilim: | 220V/380V/415V/440V 50HZ/60HZ, özelleştirilmiş |
| Satış Sonrası Hizmet Sağlandı: | Denizaşırı makinelere hizmet verebilecek mühendisler, Çevrimiçi destek, Video teknik desteği | Sertifika: | CE/ISO |
| Garanti: | 1 yıl | ||
| Vurgulamak: | 110t 3200 CNC Hidrolik Abkant,pres freni alüminyum,pres freni 3200 |
||

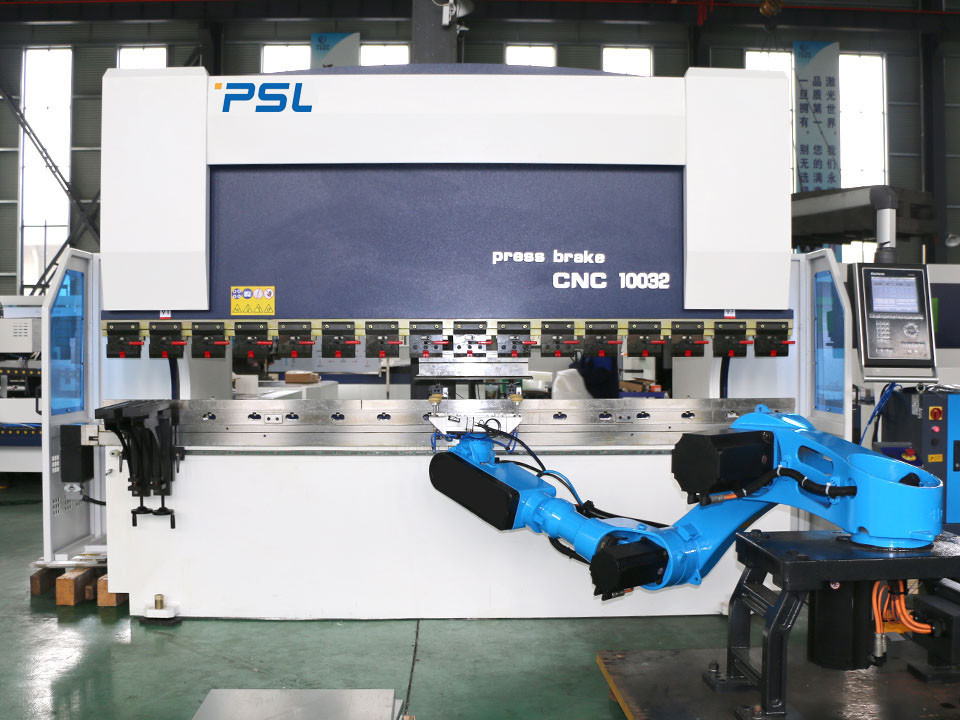

Robot otomatik bükme ile Elektrikli-Hidrolik Servo CNC Abkant
Uygulama Tanıtımı,
Makinenin Prensibi ve Özellikleri:
Program açıklaması (işlem adımları):
Operatör başlat düğmesine basar →
Robot malzemeyi üst malzeme plakasından alır ve ağırlık merkezleme platformuna yerleştirir →
Konumlandırmadan sonra robot, bükme makinesinde bükmek için malzemeyi alır ve flanş özelliklerini her iki tarafta büker →
Büküldükten sonra robot, iş parçasını duruş dönüştürme çerçevesine koyar ve duruşu değiştirir →
Duruşu değiştirdikten sonra robot, kazboynu oluk özelliğini bükmek için iş parçasını yakalar →
Büküldükten sonra robot iş parçasını alt malzeme plakasına yerleştirir →
Bükümü tamamla
Robot bükme işi gereksinimleri:
Tek bir robot parçasının bükülme süresi yaklaşık olarak: min/adet;(24 saate kadar)
Robot bükme süresi tahmini:
Robot tek iş parçası bükme işi: yaklaşık S.
Ana Parçaların Tanıtımı:
-- CNC kontrolörü DELEM DA53T:
-- GIVI Izgara Cetveli
CNC Abkant pres, tamamen kapalı döngü elektro-hidrolik servo kontrol kullanır,
Ram konum sinyalleri, iki taraflı Sensör Cetveli ile CNC sistemine geri bildirimde bulunabilir,
daha sonra CNC kontrolörü DA66T, yağ akışını değiştirerek yağ akışını ayarlar.açılış boyutusenkron valf
, burada aynı seviyede çalışan ram Y1, Y2'yi kontrol ederek çalışma masasının paralel durumunu korur.
-- Mekanik Kaplama/telafi tablosu
-- Arka dayama durdurucu,
● Servo motor tarafından tahrik edilen X ekseni
● Servo motor tarafından tahrik edilen R ekseni
● Servo motor tarafından tahrik edilen Z1,Z2 eksenleri (parmak 1 ve 2)(İsteğe bağlı)
● Bükme sırasında çelik levha takibini desteklemek için servo motorlarla tahrik edilen Z3,Z4 eksenleri (Opsiyonel)
● Servo Motorlar tarafından tahrik edilen tüm eksenler
- Üst aleti hızlı ve kolay bir şekilde sabitlemek için Hızlı Sıkma
--Makinede Standart Üst takım ve Double V-Die (Amada stili)
Malzemeler: 42CrMo
Genel su verme işlemi, yüksek sertlik ve iyi aşınma direnci.
Tek veya Çift V-kalıp V8,V12,V16 (özelleştirilmiş)
-- Almanya BAUSER ve Busak+Shamban silindir Contaları
--Güvenilir elektrik sistemi
