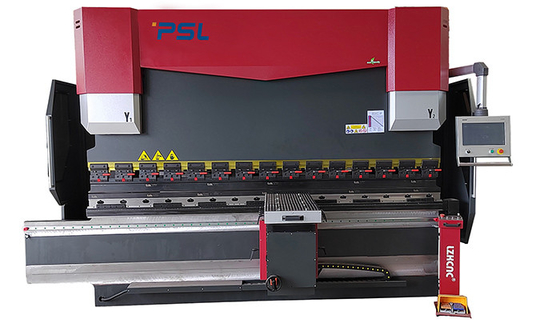

9 eksenli Cnc Hidrolik Abkant Pres Makinesi otomatik ön destek plakası bükme makinesi

Sac işleme için yeni tasarım CNC pres fren ve bükme makinesi





CNC Abkant Pres Uygulama Tanıtımı,







CNC Abkant Pres Prensibi ve Özellikleri:





1, CNC Abkant Pres Yapısı:
1) Komple çelik kaynaklı yapı;bensağ ve sol kanatlar, çalışma masası ve silindir kaidesi bütün bir çerçeveye kaynaklanmıştır.

2) Kaynak yapıldıktan sonra, iç stres tavlama ile ortadan kaldırılır, bu nedenle tüm çelik güçlü ve sağlamdır.
2) Makine çerçevesinin güvenilirliğini ve gücünü ve bükme hassasiyetini sağlamak için ANSYS sonlu elemanlar analiz yazılımı.



2, kontrol etmek için CNC sistemi:

1) Tüm eylemler (X,R,Z eksenleri çalışıyor)Arka dayama durdurucu;

2) Ram'ın vuruşu kontrol edilir

3) İki hidrolik servo ünitede akan hidrolik sistem ve basınç

4) Sapma telafisinin ayarlanması





3, Hidrolik sistem:
1) ithal edilen entegre kontrol sistemiAlmanya;
2) Servo ana motorlara sahip iki yağ tankı + pompalar + iki sied silindirini ayrı ayrı çalıştıran valf panoları;

3) Boru hatlarının kurulumunu azaltın, daha az yağ kullanılır ve yağ sıcaklığı uzun süre düşüktür;
4) Çalışma kararlılığını ve daha iyi görünümü sağlayın.



4, İki ana yağ silindiri:
1) Kapalı döngü kontrol modu: Almanya servo valf panoları ve ithal Izgara cetveli;

2)Yüksek frekanshidrolik kontrol teknolojisi, daha hızlı, daha verimli ve doğru.
3) Geleneksel mekanik durdurma bükme makinelerinden tamamen farklıdır;
4) Kayma konumlandırma ve bükmede yüksek hassasiyet;


5, Arka dayama durdurucu:
1) Durma hassasiyetini sağlamak için yüksek kaliteli vidalı mil ve lineer kılavuz.
2) Müşterinin ihtiyacına göre daha işlevsel çok eksenli engelleme mevcuttur.

3)Karmaşık şekiller iş parçalarına göre, arka dayama kirişine monte edilmiş Lineer kılavuza monte edilmiş standart 2 parmak seti, 4 veya 5 parmak arka dayama sistemi ve seçiminiz için ilgili kalıplar mevcuttur.



6, Ön aşağıdaki Kol:

1) Bükülmüş plakayı takiben destek kolunu yukarı ve aşağı hareket ettiren servo motorlar.

2) İşçileri kurtarmak ve kazayı önlemek için büyük ebatlarda plaka bükme için özel.



7, Vücut iki tarafı:
1) Her iki tarafa da C şekilli plakalar takılmıştır;
2) Yüksek hassasiyetli Izgara cetveli, C şekilli plakalar ve Ram arasına sabitlenmiştir;
3) Bükme sırasında makine gövdesinin bozulmasından kaynaklanan bükme hassasiyeti üzerindeki etkilerden kaçının.









Ana Parçaların Tanıtımı:



-- CNC kontrolörü DELEM DA53T:









-- GIVI Izgara Cetveli

CNC Abkant pres, tamamen kapalı döngü elektro-hidrolik servo kontrol kullanır,

Ram konum sinyalleri, iki taraflı Sensör Cetveli ile CNC sistemine geri bildirimde bulunabilir,

daha sonra CNC kontrolörü DA66T, yağ akışını değiştirerek yağ miktarını ayarlar.açılış boyutusenkron valf

, burada aynı seviyede çalışan ram Y1, Y2'yi kontrol ederek çalışma masasının paralel durumunu korur.









-- Mekanik Kaplama/telafi tablosu

• Yerel sapma kompanzasyon mekanizması, mekanik bir enterferans tablosu kompanzasyon yapısı kullanır.CNC kontrolör otomatik hesaplama kontrolü.









-- Arka dayama durdurucu,

● Servo motor tarafından tahrik edilen X ekseni

● Servo motor tarafından tahrik edilen R ekseni

● Servo motor tarafından tahrik edilen Z1,Z2 eksenleri (parmak 1 ve 2)(İsteğe bağlı)

  ● Bükme sırasında çelik levha takibini desteklemek için servo motorlarla tahrik edilen Z3,Z4 eksenleri (Opsiyonel)

● Servo Motorlar tarafından tahrik edilen tüm eksenler









-- Ön destek/takip eden kollar





  - Üst aleti hızlı ve kolay bir şekilde sabitlemek için Hızlı Sıkma









--Makinede Standart Üst takım ve Double V-Die (Amada stili)

Malzemeler: 42CrMo

Genel su verme işlemi, yüksek sertlik ve iyi aşınma direnci.

Tek veya Çift V-kalıp V8,V12,V16 (özelleştirilmiş)









-- Almanya BAUSER ve Busak+Shamban silindir Contaları









  --Güvenilir elektrik sistemi

• Elektrik bileşeni (Röle, Kontaktörler) Fransa Schneider
• Garanti için toz geçirmez kabin sınıfı IP54yüksek kaliteli elektrik sistemi
• Açık kapı ve güç kapatma işlevi
• Yüksek kaliteli Estun servo motor sürücüleri







-- Lazer güvenlik koruması











HPB serisi CNC Abkant Pres parametreleri,
