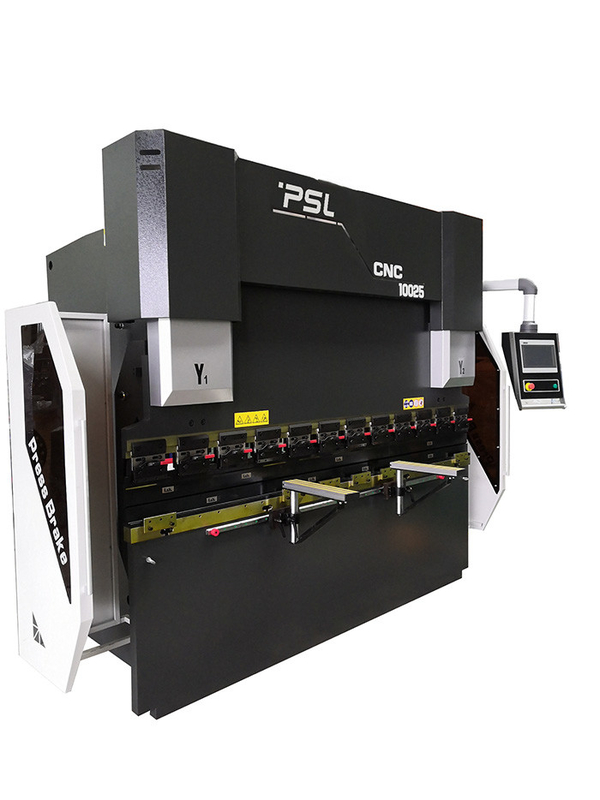

135T 10ft Elektro Hidrolik Sac Bükme Makinesi CNC Plaka Bükme Makinesi

135T 10ft Elektro-hidrolik senkronizasyon CNC Abkant pres sac bükme makinesi







Temel parametreler:

Seri numarası.	İsim	Birim	HPE135/3100
1-	presleme kuvveti	Kn	1350
2-	Max.Bükme Uzunluğu	mm	3100
3-	Çerçeveler Arası Mesafe	mm	2600
4-	Maksimum Açılış Yüksekliği	mm	500
5-	Ram vuruşu	mm	200
6-	boğaz derinliği	mm	400
7-	Yaklaşma Hızı	mm / sn	150
8	Çalışma Hızı	mm / sn	10
9	Dönüş Hızı	mm / sn	110
10	Y1, Y2 ekseni Hassasiyeti	mm	0.02
11	X ekseni Arka Dayama Stroku	mm	600
13-	İş parçası düzlüğü	mm/m	≤0.03
14-	X ve R ekseni doğruluğu	mm/m	0.05
15-	Sabit Ön Kollar	adet	2
16-	Arka dayama Parmak	adet	3
17-	V ekseni Taçlama	Mekanik Kaplama
18-	CNC Kontrol Eksenleri	Y1, Y2, X,R,+V
19-	Ana Motor Gücü	kw	11
20-	CNC Sistemi	DELEM DA53T
21	makinenin uzunluğu	mm		4200
22	makine genişliği	mm		2100
23	Makinenin yüksekliği	mm		2570
24	makinenin ağırlığı	kilogram		8700





Temel yapılandırma:





Numara	İsim	Model/Üretim
1	CNC Sistemi	Hollanda Delem DA53T, DA58T,DA66T Kontrol Cihazı
2	Elektrik	Fransa Schneider Electrics
3	arka dayama	Vidalı mil + lineer kılavuz;Lineer kılavuz üzerinde hareket eden 3-4 set parmak
4	Ana Motor	Servo motor Estun veya VEICHI
5	Servo Motor	Nanjing Estun
6	Servo Sürücü	Nanjing Estun
7	Pedal Anahtarı	KACON, Güney Kore
8	Conta bileziği	BAUSER ve Busak+Shamban, Almanya

9	Hidrolik sistem	Rexroth, Almanya
10	Yağ pompası	Almanya ALLEAD yüksek performans ve düşük gürültülü içten dişli pompa Yağ Pompası
11	Yağ Tüpü Konnektörü	Almanya EMB
12	En iyi araç ve V-Die	Bir set standart üst alet ve V Kalıp
13	arka dayama	Tayvan Hiwin vidalı mil ve lineer kılavuz ray
14	Yağ Silindiri	Çin Taifeng
15	Hızlı Sıkma	Çin markası
16	Sapma Telafisi	Mekanik Kompanzasyon/taç tablosu

17	ızgara cetveli	İtalya GIVI
18	Standart Eksen	4 +1(Y1, Y2, X,R,+V )



Makinenin Prensibi ve Özellikleri:



● Çerçeve çelik sac kaynaklı yapıdan yapılmıştır, sol ve sağ evler, çalışma masası ve silindir tabanı tüm çerçeveye kaynaklanmıştır.Kaynaktan sonra, iç stres tavlama ile ortadan kaldırılır, bu nedenle tüm çelik güçlüdür ve stabilite iyidir.



● Yüksek frekanshidrolik kontrol teknolojisi, daha hızlı, daha verimli ve doğru.



● CNC Abkant Pres arka dayaması standart 2 parmak arka dayama sistemi, karmaşık şekilli iş parçalarında ise 4 veya 5 parmak arka dayama sistemi ve buna uygun kalıplar tercihinize göre sunulmaktadır.



● Abkant pres üzerindeki giriş sac verilerine göre, CNC sistemi, tüm iş parçası açılarının eşit uzunluğunu veren tablo sapma telafisini otomatik olarak hesaplayabilir ve ayarlayabilir.



● Aracın mesafesi ve yüksekliğiarka stoperve Ram'ın vuruşu, uygun ve hızlı olan CNC sistemi tarafından kontrol edilir.



● Yağ silindiri, dövme, Su verilmiş ve temperlenmiş ve ince öğütme ve ardından sert krom kaplama ve diğer işlemler gibi en iyi durumu elde etmek için tüm akışlarla işlenmiştir.Son olarak, müşteri hizmetlerinde yağ sızıntısı olgusu olan sızdırmazlık halkasının ithalatını birleştirin.



● Hidrolik sistem, boru hattının kurulumunu azaltmak için petrol yolunun entegre hidrolik sistemini benimser.



● Mekanik sapma telafisinin kullanılması, tek tip tam uzunlukta iş parçalarına erişim sağlar.tablonun göreceli hareket yapmasını ve ideal bir dışbükey eğri oluşturmasını sağlayarak, kaydırıcı ile göreceli konumların değişmeden kalmasını sağlar.







Ana Parçaların Tanıtımı:



--Holland Delem DA-53T Sistem Özellikleri:

DA-50T serisi, Delem grafik dokunmatik ekran kullanıcı arayüzüne dayalı en kolay CNC programlamayı sunar.Yeni kompakt DA-53T, senkronize abkant presler için son teknoloji eksiksiz dokunmatik kontrol çözümü ekler.

Standart olarak 4 eksene kadar kontrol edebilen bu panel tabanlı kontrol, kabinlere entegre edilebildiği gibi isteğe bağlı bir sarkıt kol muhafazasında da kullanılabilir.Endüstriyel sınıf çoklu dokunmatik teknolojisine sahip 10,1" geniş ekran yüksek çözünürlüklü renkli TFT'si, kanıtlanmış Delem kullanıcı arayüzüne erişim sağlar. Ürün programlama ve gerçek üretim arasında doğrudan "kısayol tuşu" dokunmatik navigasyonu sağlar. Fonksiyonlar, ihtiyaç duyulan yerde bulunur, tüm uygulama boyunca optimize edilmiş ergonomi sunar.

Hızlı ve kolay bir programdan üretime iş akışı ile makine ayarı ve test bükmeleri minimuma indirilir. USB arabirimi, USB bellek çubukları kullanılarak hızlı ürün ve takım yedeklemesi sağlar.

Standart makine kontrol işlevleri Y1-Y2, X, R ekseni ve bombelemedir.İkinci arka dayama ekseni de Z ekseni olarak ayarlanabilir.



DA-53T'nin özellikleri:

l "Kısayol tuşu" dokunmatik navigasyon

l 10.1" yüksek çözünürlüklü renkli TFT

l 4 eksene kadar (Y1,Y2 + 2 yardımcı eksen)

l Tepeleme kontrolü

l Araç / malzeme / ürün kitaplığı

l Servo ve frekans çevirici kontrolü

l Kapalı devre ve açık devre valfler için gelişmiş Y ekseni kontrol algoritmaları.

l TandemLink (seçenek)

l USB bellek çubuğu arabirimi

l Profile-53TL çevrimdışı yazılım





 -- Almanya Rexroth hidrolik sistemi:













-- Almanya BAUSER ve Busak+Şamban Mühürleri

Boşluk için güçlü anti-ekstrüzyon yeteneği

Contalar bükülmeyecek veya çevrilmeyecek

İyi aşınma direnci ve kolay montaj

iyi sızdırmaz











-- GIVI Sensör Cetveli

CNC Abkant pres, tamamen kapalı döngü elektro-hidrolik servo kontrol kullanır,

Ram konum sinyalleri, iki taraflı Sensör Cetveli ile CNC sistemine geri bildirimde bulunabilir,

daha sonra CNC kontrolörü DA58T, yağ akışını değiştirerek yağ akışını ayarlar.açılış boyutusenkron valf

, burada aynı seviyede çalışan ram Y1, Y2'yi kontrol ederek çalışma masasının paralel durumunu korur.









-- Mekanik Taçlama masası

• Yerel sapma kompanzasyon mekanizması, mekanik bir enterferans tablosu kompanzasyon yapısı kullanır.CNC kontrolör otomatik hesaplama kontrolü.
• Her grup, farklı eğimlere sahip üç boyutlu kavisli yüzeylerden oluşan birkaç gruptan oluşur.Telafi eğrisi, bükme makinesinin işleme doğruluğunu büyük ölçüde artıran kayar plakanın deformasyon eğrisine daha yakındır.







-- Arka dayama

● Servo motor tarafından vidalı mil ile sürülen X ekseni

● Servo motor tarafından vidalı mil ile sürülen R ekseni

● Tayvan HIWIN Vidalı Mil ve Liner Kılavuzu

● tüm Servo Motorlar

  ● Parmakların konumunu manuel olarak ayarlama









  - Üst aleti kolayca sabitlemek için Hızlı Sıkma









--Bir Set Standart Üst alet ve Çift V-Die (Amada stili)

Malzeme: 42CrMo veya özelleştirilmiş

Genel su verme işlemi, yüksek sertlik ve iyi aşınma direnci.

Çift V-kalıp V8, V12, V16 (özelleştirilmiş)











  --Güvenilir elektrik sistemi

• Elektrik sistemi France Schneider
• Garanti etmek için toz geçirmez kabin ile donatılmıştıryüksek kaliteli elektrik sistemi
• Kapıyı açın ve gücü kapatın, yüksek kaliteli servo motor sürücüsü.
