Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| İsim: | LVD-YSD tipi PPT 200Ton Sac Hidrolik Bükme Makinası | Kontrol modu: | NC Sistemi , Delem DA41T, EASYCAT TP10s, SNC53, |
|---|---|---|---|
| Otomasyon: | Manuel veya Otomatik kontrol | Çevirici: | DELTA, EASYCAT |
| Arka dayama Sürüşü: | Normal AC motor, isteğe bağlı Servo motor | Bükme Uzunluğu: | 2500.3200.4000mm |
| boğaz derinliği: | 400 mm | arka dayama: | Vidalı mil + Lineer kılavuz |
| Ana güç: | 18.5kw AC motor veya Servo motor | Makine tipi: | Abkant Pres, sac kesme ve bükme makinesi |
| ARAÇLAR: | Bölümler Üst alet, 4 yollu V-Die çoklu açıklıklar | Üst takım tutucu: | Normal bağlama veya Hızlı/hızlı bağlama |
| Malzeme / Metal İşlenmiş: | Paslanmaz Çelik, Karbon Çelik, Alüminyum, Pirinç / Bakır | Renk: | Beyaz veya özelleştirilmiş |
| Gerilim: | 220V/380V/415V/440V/özelleştirilmiş | Başvuru: | İnşaat projeleri, abkant pres, metal büküm |
| Garanti: | 2 yıl | Satış sonrası hizmet sağlanır: | Denizaşırı makinelere hizmet verebilecek mühendisler, Çevrimiçi destek, Video teknik desteği |
| Vurgulamak: | 200 Ton Cnc Hidrolik Abkant Pres,Cnc Hidrolik Abkant Pres 3200 200T,3200 200T Metal Plaka Bükme Makinası |
||

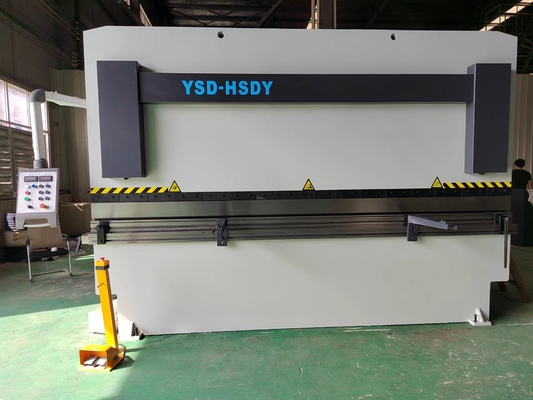

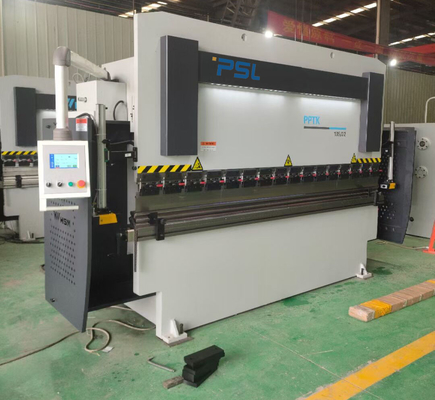

200 Ton Cnc Hidrolik Abkant Pres Bükme Makinesi Metal Plaka PPT-125t/3200 200T/4000 PPT Serisi
Bu Hidrolik Abkant Presin ana özellikleri:
1. Hidrolik şanzıman, takım tezgahının her iki ucundaki yağ silindirleri, sabit çalışma, rahat çalışma, güvenlik ve güvenilirlik avantajlarına sahip olan sürgülü çalışmayı doğrudan sürmek için sürgülü blok üzerinde düzenlenmiştir.
2. Kaydırıcı senkronizasyon mekanizması, yüksek senkronizasyon doğruluğu ve güçlü anti eksantrik yük kabiliyetine sahip kaydırıcı senkronizasyonunu kontrol etmek için mekanik burulma milini kullanır.
3. Mekanik durdurma, yüksek hassasiyetle kararlı ve güvenilir olan alt ölü merkezi kontrol etmek için kullanılır.
4. Tüm manuel sapma telafi tezgahının ayarlanması kolaydır.
5. Alt ölü nokta basıncı tutma gecikmesi işlevi, iş parçasının geri tepmesini azaltabilir ve iş parçasının doğruluğunu sağlayabilir.
6. Operatörün doğru hizalanmasını sağlamak için ileriye doğru hızlı ileri sarma işlevine sahiptir.
7. NC eksen sayısı: X (arka stop), y (ram stop)
Hidrolik Abkant Presin ana bileşenleri:
| Opsiyonel model | Üretici firma | Notlar | |
|---|---|---|---|
| CNC sistemi | E300T TP-10S DA41T |
ESTUN DELEM |
(İsteğe bağlı) |
| Hidrolik sistem | Ana solenoid valfler |
Rexroth İLK |
|
| Sızdırmazlık | silindirler |
MERKEL NOK |
|
| Arka dayama |
Servo motor Vidalı mil + Lineer kılavuz |
EASYCAT Tayvan |
|
| Yağ pompası | İç Dişli yağ pompası |
NAÇİ Güneşli |
|
| Ana güç |
alternatif akım motoru Servo motor |
Wanbang VEICHI |
(İsteğe bağlı) |
| İş masası |
Manuel taçlandırma masası Motorlu Mekanik taçlandırma masası |
PSL PSL |
İsteğe bağlı |
| Güvenlik |
Ön iki taraf çelik çitler Geri güvenli sensör koruması |
PSL |
(İsteğe bağlı) |
| Ön destek kolu |
Sabit basit destek kolu üzerine monte edilmiş destek kollarıLineer cetvel |
PSL |
(İsteğe bağlı) |
| Gerilim | 380V/50HZ | PSL | özelleştirilmiş |
| Elektrik bileşeni | Schneider Röle, Kontaktör | Schneider | |
| Ayak anahtarı | Kore Kaikun dikey anahtarı | Çin | |
| boğaz bölümü |
400 mm 400-600mm(Opsiyonel) |
PSL |
Abkant Presin Ana Fonksiyonları:
2. Bükme makinesitam çelik kaynaklı yapı, yüksek sertlik ve stabilite ile iç stresin giderilmesi için yaşlanmanın titreşimli tedavisini kullanır.Çerçevenin işlenmesi, parçaların işleme doğruluğunu sağlamak için büyük zemin delme ve freze makinesinin ve hareketli portal işleme merkezinin tek seferlik bağlama işleme yöntemini benimser.
3.Entegre hidrolik kontrol sistemini benimseyin, bakım için daha güvenilir ve kolay.
belirli kurulum seçenekleri, hem makinelerde hem de makinelerde özellikle orta düzeyde gürültü seviyeleri elde edilmesini sağlar.ortalama kapasite.Aşırı yük taşma koruması, hiçbir sızıntıyı garanti etmeyen ve yağ seviyesi doğrudan okunabilen veya görülebilen hidrolik sisteme donatılmıştır.
4.burulmaBar zorunlumekaniksenkronizasyon, yüksek hassasiyetli Y ekseni ile stoper dengesini sınırlayın.
5. Arka dayama çelik yapı ile kaynaklanmıştır ve yüksek sertliğe sahiptir.Yüksek hassasiyette çalışmayı sağlamak için Servo motor, vidalı mil ve lineer kılavuz ile tahrik edilir.
6. Bakc-gauge parmakları, Lineer kılavuzda yüksek paralelliğe ve hızlı ayara sahiptir.
7. Sızdırmazlık etkisini arttırmak için yağ silindiri tertibatından bağımsız ram ayar mekanizması.
8. Özel Üst alet, ince paslanmaz çelik plakaları bükmek için tasarlanmış Hızlı sıkma ile donatılmıştır.
Farklı açıklıklara sahip 4 yollu V-Die
9.Acil durdurmalı ayak pedalı.
10. Aydınlatma için lambalı ön ram kapağı.
11. Hızlı/hızlı Üst takım bağlamaları
12. CNCHidrolik pres freni için kontrolör: Delem DA41T, EASYCAT EP10s
Bu kontrolör sadece iki servo ekseni-X & Y'yi ve kronometre tablosunu kontrol edebilir.
Çoklu çalışma adımlı programlama işlevi, otomatik bir çalışma ve sürekli konumlandırma veya çok adımlı prosedürlerin yanı sıra arka durdurucu ve kayma bloğu konumları için otomatik bir hassas ayar elde edebilir;
Opsiyonel fonksiyonlar veya parçalar,
1.Ön taşıyıcılar, çalışma masası boyunca sağa veya sola doğru doğrusal kılavuz üzerinde sorunsuz hareket eder, ayrıca yukarı ve aşağı ayarlanabilir.
2. Güvenli lazer koruyucu.
3. Motorlu Mekanik Taçlama masası.
5. Servo motorda ana motor güncellemeleri.
6. Parmakları kolayca hareket ettirmek için çift lineer kılavuzlu arka ayar kirişi.
7. 600 mm veya daha fazla boğaz derinliği.
PPT(K) serisi Abkant Presin ana parametreleri.
| AdModel |
40/12.5
|
40/20
|
40/25
|
50/20
|
70/25
|
70/30
|
70/40
|
100/25
|
100/30
|
100/40
|
135/30
|
135/40
|
165/30
|
165/40
|
| Nominal basınç kN |
400
|
400
|
400
|
500
|
700
|
700
|
700
|
1000
|
1000
|
1000
|
1350
|
1350
|
1650
|
1650
|
| Katlanabilir tahta genişliği mm |
1250
|
2000
|
2500
|
2000
|
2500
|
3000
|
4000
|
2500
|
3000
|
4000
|
3000
|
4000
|
3000
|
4000
|
| Sütun aralığı mm |
890
|
1640
|
2050
|
1640
|
2050
|
2550
|
3150
|
2050
|
2550
|
3150
|
2550
|
3150
|
2550
|
2150
|
| Kaydırıcı strok mm |
100
|
100
|
100
|
100
|
100
|
100
|
100
|
130
|
130
|
130
|
130
|
130
|
150
|
150
|
| Kaydırıcı ayar mesafesi mm |
80
|
80
|
80
|
80
|
80
|
80
|
80
|
110
|
110
|
110
|
110
|
110
|
120
|
120
|
| Kaydırıcı ve masa mm arasındaki mesafe |
300
|
300
|
300
|
300
|
300
|
300
|
300
|
310
|
310
|
310
|
310
|
310
|
350
|
350
|
| Boğaz derinliği mm |
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
250
|
250
|
| Çalışma masası genişliği mm |
140
|
140
|
140
|
140
|
140
|
140
|
140
|
180
|
180
|
180
|
180
|
180
|
180
|
180
|
| Sürüş hızı mm/s |
100
|
100
|
100
|
78
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
| Çalışma hızı mm/s |
10
|
10
|
10
|
7
|
7
|
7
|
7
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
| Dönüş hızı mm/s |
90
|
90
|
90
|
80
|
88
|
88
|
88
|
60
|
60
|
60
|
60
|
60
|
68
|
68
|
| Motor gücü kW |
3
|
3
|
3
|
3
|
4
|
4
|
4
|
5.5
|
5.5
|
5.5
|
7.5
|
7.5
|
11
|
11
|
| Takım tezgahının net ağırlığı kg |
2000
|
2500
|
3000
|
2700
|
4400
|
4700
|
6200
|
5500
|
6000
|
8200
|
7000
|
8700
|
8500
|
10500
|
| Arka blok aralığı mm |
400
|
400
|
400
|
400
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
| Yakıt deposu hacmi L |
63
|
63
|
109.5
|
63
|
109.5
|
130.8
|
130.8
|
130.8
|
130.8
|
130.8
|
130.8
|
130.8
|
164.7
|
164.7
|
| Genel boyut uzunluğu mm |
1555
|
2160
|
2660
|
2160
|
2645
|
3145
|
4050
|
2645
|
3145
|
4050
|
3145
|
4145
|
3150
|
4050
|
| Boyutlar mm |
1075
|
1128
|
1128
|
1128
|
1200
|
1200
|
1200
|
1290
|
1290
|
1320
|
1400
|
1460
|
1550
|
1550
|
| Görünüm boyutu yüksek mm |
2149
|
1980
|
1980
|
2030
|
2120
|
2120
|
2315
|
2240
|
2240
|
2420
|
2290
|
2420
|
2600
|
2600
|
Açıklamalar: Parametreler önceden haber verilmeksizin değiştirilirse, anladığınız için teşekkürler.
