Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Makine tipi: | Büyük CNC Abkant Pres, sac imalat makinesi | Şart: | Yeni |
|---|---|---|---|
| İşlenen Malzeme / Metal: | Paslanmaz Çelik, Karbon Çelik, Alüminyum, Pirinç / Bakır | Kontrol modu: | CNC sistemi, Delem DA53T, Cybelec, ESA denetleyicisi |
| CNC ekseni: | Y1,Y2,X,+V, özelleştirilmiş | Boğaz Derinliği: | 400mm |
| arka gösterge: | Bilyalı vida + Lineer kılavuz, X ekseni servo sürüş | ana motor: | AC motor 45kw |
| Otomasyon: | Otomatik | Renk: | Gri Beyaz, Özelleştirilmiş |
| Gerilim: | 220V/380V/415V/440V 50HZ/60HZ, özelleştirilmiş | Ağırlık: | 48000kg |
| Ekstra hizmetler: | Son Şekillendirme, Ürününüze göre kalıplar tasarlayın | Garanti: | 1 yıl |
| Satış Sonrası Hizmet Verilir: | Denizaşırı makinelere hizmet verebilecek mühendisler, Çevrimiçi destek, Video teknik desteği | ||
| Vurgulamak: | 400mm Cnc Hidrolik Pres Makinası,Cnc Hidrolik Pres Makinası 45kw,45kw Hidrolik Cnc Bükme Makinası |
||

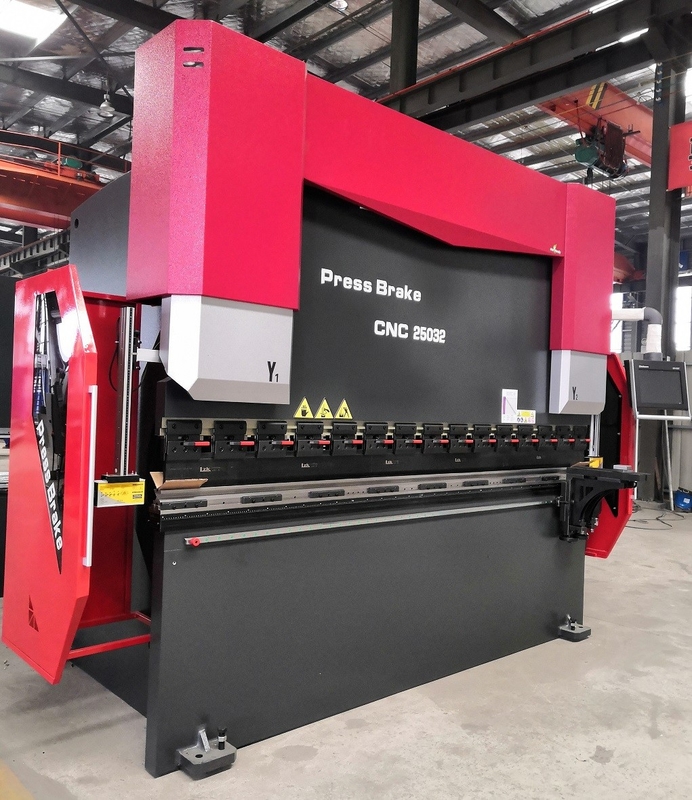

Büyük Metal Plakalar imalat makinesi CNC Elektro-hidrolik senkronizasyon Abkant Presler
Takım tezgahının temel özellikleri,
1. Bu makine Elektro-hidrolik servo CNC bükme makinesidir.
2. Yukarı hareketli bükme tasarımı, düşük gürültü ve kararlı çalışma durumu.
3. Y1-Y2 ayrı ayrı programlanabilir ve eksantrik yük veya özel şekilli bükme altında çalışabilir.
4. Çalışma masası, DNC kontrollü mekanik artı dışbükey kama sapma telafisi çalışma masasını benimser.Sac kalınlığı, alt kalıp açıklığı ve çekme mukavemeti verilerinin NC sistemine girilmesinden sonra, bükme kuvveti ve iş tablası ile kaydırıcının ilgili kompanzasyon değerleri otomatik olarak belirlenecektir.Bu nedenle, her bükme sırasında doğru dışbükey miktar elde edilebilir.İşleme sürecinde, kör alan olmadan sapma telafisi gerçekleştirilebilir.
5. Alt ölü noktada, iş parçasının doğruluğunu sağlamak için basıncı duraklatmak ve sürdürmek için bir süre vardır.
6. Ram senkronizasyon kontrolü.Y1 ~ Y2 eksenleri, NC sistemi tarafından kontrol edilen iki yağ silindirinin bağımsız hareket parametreleridir.Takım tezgahının her iki ucuna, Ram ile çalışma tezgahı arasındaki tam mesafeyi ölçmek için kullanılan iki ızgara cetveli Y1 ~ Y2 takılmıştır.
7. Makine eksantrik eğilmeye dayanma özelliğine sahiptir.
Takım tezgahı doğruluğu
1 Geometrik doğruluk
Y1 ve Y2'nin konumlandırma hassasiyeti (eksen yukarı ve aşağı hareket eden tokmak): ± 0,03 mm
Y1 ve Y2 eksenlerinin tekrar konumlandırma hassasiyeti: ± 0,02 mm
X ekseninin konumlandırma doğruluğu: ± 0,10 mm
(arka tutmanın ön ve arka hareketli ekseni olan)
X ekseni tekrarlanan konumlandırma hassasiyeti: ± 0,02 mm
2 Çalışma hassasiyeti
Test parçasının bükülme açısı: ± 30 '/ M
Test parçasının bükülme düzlüğü: 0,30 mm/m
makine konfigürasyonu,
1. Y1-y2-xv dört eksenli CNC
2. Hollanda'da bulunan Delem şirketi DA53T özel CNC sistemi ile donatılmıştır
3. Yüksek performans oranına sahip Almanya Rexroth servo sistemi
4. İtalyan GIVI ızgara cetveli ile donatılmıştır
5. Japon Nachi yağ pompası ile donatılmıştır
6. DNC Sistemi tarafından kontrol edilen mekanik aşağı eğimli blok sapma dengeleme tezgahı
7. Arka durdurucu, yüksek performanslı servo motor ve vidalı mil ile donatılmıştır
8. Bir set standart Top tool ve V-Die
9. Servo birimleri Delta Tayvan kullanıyor
KKD Serisi Ana parametreler,
|
İsimModel
|
500/40
|
500/50
|
500/60
|
640/60
|
640/70
|
640/80
|
800/60
|
800/70
|
800/80
|
| Nominal kuvvet kN |
5000
|
5000
|
5000
|
6400
|
6400
|
6400
|
8000
|
8000
|
8000
|
| Katlanabilir tahta genişliği mm |
4000
|
5000
|
6000
|
6000
|
7000
|
8000
|
6000
|
7000
|
8000
|
| Sütun aralığı mm'yi zorla |
3150
|
4050
|
5050
|
5050
|
6050
|
6200
|
4760
|
5760
|
6200
|
| Kaydırıcı inme mm |
300
|
300
|
300
|
320
|
320
|
320
|
400
|
400
|
400
|
| Çalışma tezgahı ve kaydırıcının maksimum açılma yüksekliği mm |
600
|
600
|
600
|
640
|
640
|
640
|
820
|
820
|
820
|
| Boğaz derinliği mm |
400
|
400
|
400
|
400
|
400
|
400
|
500
|
500
|
500
|
| Tablo genişliği mm |
300
|
300
|
300
|
300
|
300
|
300
|
400
|
400
|
400
|
| Sürüş hızı mm/s |
75
|
75
|
75
|
80
|
80
|
80
|
100
|
100
|
100
|
| Çalışma hızı mm/s |
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
| Dönüş hızı mm/s |
75
|
75
|
75
|
80
|
80
|
80
|
70
|
70
|
70
|
| Ana motor gücü kW |
45
|
45
|
45
|
55
|
55
|
55
|
2x37
|
2x37
|
2x37
|
| Yakıt deposu hacmi L |
900
|
900
|
900
|
1000
|
1000
|
1000
|
2200
|
2200
|
2200
|
| Takım tezgahının net ağırlığı kg |
38000
|
45000
|
53000
|
61000
|
67000
|
73000
|
94000
|
102000
|
115000
|
