Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| İsim: | Hidrolik Giyotin Makas | Şart: | Yeni |
|---|---|---|---|
| Kesme Malzemesi: | Metal Paslanmaz Çelik Karbon Çelik Alüminyum, MS/SS/GI vb çelik levha | Maks. Kesme Kalınlığı: | 13 mm |
| Kontrol sistemi: | Estun E21S NC Kontrol,Delem DAC-360 | Renk: | özelleştirilebilir |
| Gerilim: | 380V, Özelleştirilmiş | Garanti: | 1 yıl |
| Satış Sonrası Hizmet Sağlandı: | Denizaşırı makinelere hizmet verebilecek mühendisler, Çevrimiçi destek | ||
| Vurgulamak: | hidrolik giyotin makinaları Hgs13x6200,hidrolik sac giyotin Hgs13x6200,hidrolik giyotin kesme makinaları Hgs13x6200 |
||

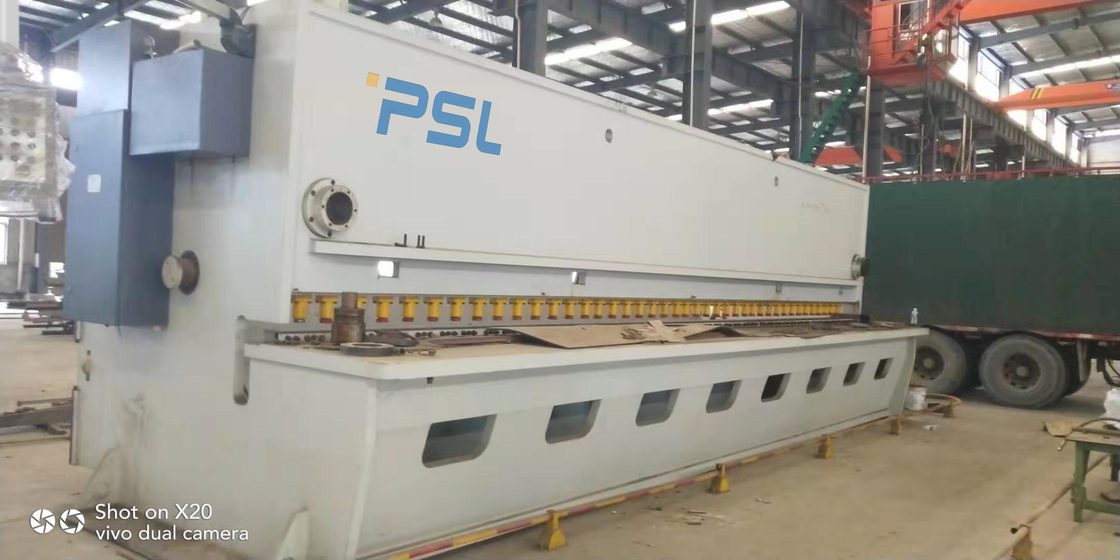

NC Hidrolik Giyotin Makaslama makinesi LVD-YSD model HGS13x6200
1.1.Üst bıçak tutucusu giyotin yapısını benimser.
1.2.Yuvarlanma kılavuzu, üç noktalı tip tarafından desteklenir.Ön ön yükleme kılavuz rayı, takım tutucuyu arka üst silindire ve arka alt silindire bağlı tutar ve ileri geri harekette boşluk yoktur.
1.3.Alt dayanak iyi bir doğrulukla sabitlenir.
1.4.Üst takım tutucu, körleme için uygun olan ve parçaların doğruluğunu artıran eğimli bir yapıya sahiptir.
1.5.Kesme açısı ayarlanabilir.Düğme kontrolü, uygun ve hızlı olan kesme açısını ayarlamak için kullanılır.
1.6.İnce plakaları keserken, kesme açısı azaltılabilir, parçaların deformasyonu minimuma indirilebilir ve kesi düz ve çapaksızdır.
1.7.Bıçak boşluğu ayarı uygundur ve kesme kalitesi iyileştirilir.Bıçağın boşluk değeri sayısal olarak görüntülenir.
1.8.Dikdörtgen bıçak, dört kenar kullanılabilir, uzun servis ömrü, kolay taşlama.
1.9.Hareketli bıçak desteği, bıçak açıklığı homojenliğinin ayarlanmasını kolaylaştırır, kesme kalitesini iyileştirir ve bıçak hizmet ömrünü uzatır.
1.10.Kullanıcıların beslemeyi kesmesi için uygun küresel top destek masası.
1.11.Alt bıçağa dik cetvelli ön gösterge, kullanıcının ön konumlandırma işleminin gereksinimlerini karşılar.
2. Teknik parametreler,
| Numara. | İsim | Değer | Birim | Notlar |
| 1 | Maks.kesme kalınlığı | 13 | mm | σb≤450N/mm2 |
| 2 | Maks.Kesme genişliği | 6200 | mm | |
| 3 | Maks.kesme kuvveti | 730 | kN | |
| 4 | boğaz | 100 | mm | |
| 5 | Kesme açısı | 0.5-2.5 | derece | ayarlanabilir |
| 6 | felç | 7 | Kez/dk. | |
| 7 | Arka dayama aralığı | 10-1000 | mm | |
| 8 | Tutma miktarı | 32 | bilgisayar | |
| 9 | Yağ tankı hacmi | 680 | L |
| 10 | Ana motorun gücü | 30 | kW | |
| 11 | Uzunluk | 7100 | mm | |
| 12 | Genişlik | 2400 | mm | |
| 13 | Yükseklik | 2850 | mm | |
| 14 | makinenin ağırlığı | 29000 | kilogram |
3. Makinenin ana parçaları
3.1.Bilgisayar destekli tasarım kullanma.Çerçeve, kaydırıcı ve diğer önemli bileşenler, çerçevenin sağlamlığının ve yapısının rasyonelliğini sağlamak için ANSYS sonlu elemanlar analiz yazılımı tarafından analiz edilir.
3.2 Çerçeve ve üst bıçak tutucusu için tüm kaynak yapısı benimsenmiştir ve iç stresi ortadan kaldırmak için Alman teknolojisi kullanılmaktadır.Doğruluk iyi korunur.
3.3 Pası gidermek ve pas önleyici boyayı püskürtmek için bilyalı dövme kullanın.
3.4 Takım tezgahının sütunları, tezgahları, pres kirişleri ve üst takım tutucuları, her bir montaj yüzeyinin dikeyliğini ve paralelliğini sağlayan bir kerede delme ve freze tezgahı ile oluşturulmuştur.
4.1.Gelişmiş Avrupa teknolojisini tanıtmak ve entegre hidrolik kontrol sistemini benimsemek, iyi bir güvenilirliğe sahiptir.
4.2.Seri silindir senkronizasyon sistemi benimsenmiştir ve takım tezgahı eşit olarak yüklenmiştir.
4.3.Hidrolik sistem yardımcı enerji olarak skin-bag akü kullanır, aynı zamanda basınç etkisini emer, takım tezgahı sorunsuz çalışır ve düşük gürültüye sahiptir.
4.4.Hidrolik pres, kesmeyi daha güvenilir hale getirir.
4.5.Baskı kuvveti, kesme kuvvetinin artmasıyla artar.
4.6.Hidrolik sistem, aşırı yük taşma korumasına sahiptir, güvenli ve güvenilirdir.
4.7.Yağ pompası, yüksek basınca ve düşük gürültüye dayanabilen NACHI Company of Japan'ın iç dişli pompasını benimser.
4.8.Sızdırmazlık halkaları Almanya MERKEL Company ve Japan NOK Company tarafından üretilmektedir.İyi sızdırmazlık performansına, güvenilir çalışmaya ve uzun hizmet ömrüne sahiptirler.
4.9.Yağ seviyesi yüksekliğinin net ve sezgisel gösterimi.
4.10.Hidrolik sistem, yüksek filtreleme doğruluğuna sahip filtrelerle donatılmıştır.
4.11.Takım tezgahları, nominal yük altında sürekli çalışabilir.Hidrolik sistem kararlı ve hassastır.
5. Elektrik Sistemi
5.1.Estun NC kontrolör E21'leri arka dayama hareketini kontrol etmek için kullanma, Kesme makinesine özel
5.2.Anahtar elektrik bileşenleri, uluslararası standartlara uygun, güvenli ve güvenilir, uzun hizmet ömrüne ve güçlü parazit önleme özelliğine sahip yurt dışından ithal edilen parçaları benimser.
5.3.Elektronik kontrol kabini, IP54 koruma standardını karşılar ve elektrikli bileşenler bir standartta düzenlenir ve açıkça işaretlenir.
5.4.Kolay kullanım için hareketli bir ameliyat masası ve hareketli bir pedal anahtarı ile donatılmıştır.
5.5.Ekipmanın ve personelin güvenliğini sağlamak için ekipman, acil durdurma ve aşırı yük koruması gibi güvenilir elektriksel güvenlik önlemlerine sahiptir.
Ürün parametreleri:
| AdModel |
62/6
|
62/8
|
80/10
|
40/13
|
62/13
|
80/13
|
25/16
|
31/16
|
40/16
|
50/16
|
62/16
|
| Maks.kesme kalınlığı |
|
|
|
|
|
|
|
|
|
|
|
| hafif çelik mm |
6
|
8
|
10
|
13
|
13
|
13
|
16
|
16
|
16
|
16
|
16
|
| Paslanmaz çelik mm |
3
|
4
|
6
|
8
|
8
|
8
|
10
|
10
|
10
|
10
|
10
|
| Kesme uzunluğu mm |
6200
|
6200
|
8000
|
4000
|
6200
|
8000
|
2500
|
3100
|
4000
|
5000
|
6200
|
| Kesme kuvveti kN |
132
|
220
|
430
|
730
|
620
|
620
|
730
|
850
|
850
|
850
|
850
|
| Arka dayama hareketi mm |
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
| Kesme açısı ayarı ° |
0.5-2.5
|
0.5-2.5
|
0,5-2
|
0,5-2
|
0.5-2.5
|
0.5-2.5
|
0,5-3
|
0.5-2.5
|
0.5-2.5
|
0.5-2.5
|
0.5-2.5
|
| Dakikada vuruş sayısı |
7-45
|
8-35
|
7-30
|
10-30
|
10-30
|
7-45
|
7-30
|
12-33
|
8-30
|
6-20
|
7-20
|
| boğaz mm |
100
|
100
|
100
|
200
|
60
|
400
|
300
|
300
|
200
|
100
|
100
|
| Basma ayağı sayısı |
32
|
32
|
42
|
20
|
32
|
42
|
13
|
16
|
20
|
yirmi iki
|
32
|
| Yakıt deposu hacmi L |
686
|
686
|
845
|
561
|
686
|
1600
|
499
|
591
|
561
|
662
|
686
|
| Motor gücü kW |
15
|
yirmi iki
|
37
|
30
|
30
|
60
|
yirmi iki
|
yirmi iki
|
30
|
37
|
37
|
| Ağırlık (kg |
20000
|
24000
|
45000
|
14000
|
28000
|
55000
|
10000
|
12000
|
18000
|
28000
|
36000
|
| Boyut uzunluk mm |
7065
|
7095
|
9016
|
4885
|
7100
|
9090
|
3265
|
3865
|
5020
|
5935
|
7135
|
| genişlik mm |
2650
|
2540
|
2615
|
2190
|
2515
|
3525
|
2140
|
2140
|
2290
|
2550
|
2550
|
| Yükseklik mm |
2650
|
2815
|
3000
|
2488
|
2830
|
3360
|
2350
|
2350
|
2575
|
2870
|
2870
|
| 680 |
| 29000 |
