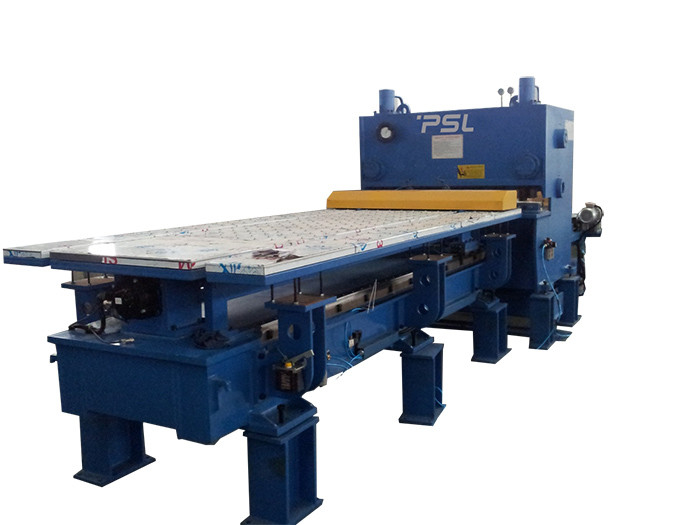

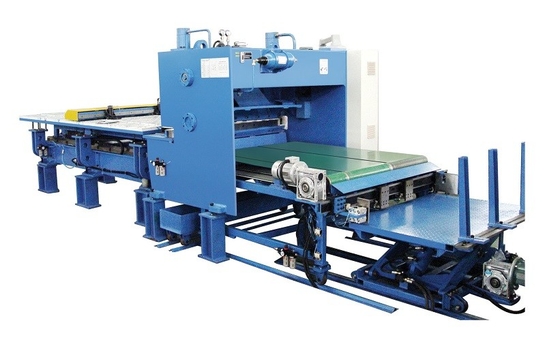

Sac Otomatik Servo Önden beslemeli hidrolik Kesme ve İstifleme hattı
Özellikler ve özellikler,
1. Bilgisayar Auto-CAD tasarımını kullanma.Tam hat çerçevesi, kanat tutucu ve ön besleme/gösterge tablosu, çerçeve ve yapının rasyonelliğini ve sağlamlığını sağlamak için ANSYS sonlu elemanlar analiz yazılımı tarafından analiz edilir.bukırpmaking hattı, iyi sertlik ve stabilite ile iç stresin giderilmesi için tüm çelik kaynaklı yapılandırılmış, titreşimli yaşlanma tedavisini benimser.
2. Güçlü sertlik ve bütünlük ile uzun ön besleme tablası, tüm süreç ve stresi ortadan kaldırmak;bir vidalı mil, esnek ve güvenilir hareketli haddeleme kılavuzu;uzun plaka sapmasının ortadan kaldırılması;pnömatik kelepçe, dikey arka sistem, veriler otomatik besleme sürekli kesme programlanabilir.
3. Bu Kesme hattıÖn gösterge/besleme eksenini (kesme uzunluğu) kontrol etmek ve sürmek için CNC kontrolörü Delem DAC310T veya DAC360T veya Cybelec T8'i kullanır,Kesme açısı ve Bıçak boşluğu/boşluğufarklı plaka kalınlığına ve uzunluğuna göre.
CNC kontrolör DELEM DAC310T veya DAC360T Kesme konforu parmaklarınızın ucunda.Kesme efektini ve kesme kalitesini iyileştirir.
Denetleyici DAC360T'nin Özellikleri
Panel tabanlı konut
- Parlak LCD ekran
- Arka / ön gösterge kontrolü
- Geri çekme işlevi
- Kesme açısı ve boşluk kontrolü
- Strok uzunluğu sınırlaması
- Tüm eksenlerin manuel hareketi
- Kuvvet kontrolü
- Sac kalınlığı ölçümü
- Gönderen işlevine dön
- İkinci ve üçüncü servo ekseni (DAC-362T)
- sac desteği
4. Standart makinamız normal motor ile montajlıdır.Ancak şimdi, kesme makinemize yeni bir yüksek güçlü servo motor uygulanabilir.Servo motor daha fazla enerji tasarrufu ve çevre koruması sağlar ve üretim maliyetlerini düşürür.
Normal motor Servo motor
5.Gelişmiş entegre hidrolik kontrol sistemi, iyi bir güvenilirliğe sahiptir.bakım için daha güvenilir ve kolay. Hidrolik sistem yardımcı enerji olarak skin-bag akü kullanır, aynı zamanda basınç etkisini emer, makine sorunsuz çalışır ve düşük gürültüye sahiptir.
6. Çalışma ömrünü uzatmak için dört kesme kenarlı dikdörtgen bıçaklar, tabakanın bozulmasını azaltmak için ayarlanabilir kesme açısı.
Üst bıçak tutucusu, malzeme beslemesini kolaylaştırmak ve iş parçasının doğruluğunu artırmak için içe doğru eğimli bir yapıya sahiptir.
Makas QC11K-4x20/3000 Özellikleri,
| Tip |
QC11K-4x2000/3000 |
| Maks.Kesme kalınlığı |
4mm (Hafif çelik)
2 mm (paslanmaz çelik)
|
| Maks.Kesme genişliği |
2000 mm |
| Maks.Ön gösterge inme |
3000mm |
| inme süreleri |
10-35/dk |
| Kesme açısı |
0.5-2.5Derece |
| boğaz derinliği |
100 mm |
| Çalışma masasının yüksekliği |
1000 mm |
| Çalışma masasının genişliği |
500 mm |
| Ana motor gücü |
5.5kw |
| Ön ayar gücüne sahip servo motor |
1.5kw |
| Yağ pompası |
25L/dak |
| Kesme Boyutları: |
2750x1700x1900 |
| Ön besleme masasının boyutu |
4500x2000x1000 |
| Net kesme ağırlığı. |
4.2 Ton |
| Volt. |
380V,50HZ
|
Standart yapılandırmalar,
| Opsiyonel model |
Üretici firma |
Notlar |
| CNC sistemi |
DAC310T
DAC360T |
DELEM
|
|
| Hidrolik sistem |
Ana solenoid valfler |
Rexroth
İLK
|
|
| Ön gösterge |
Servo motor
Vidalı mil + Lineer kılavuz
|
ESTUN
TAYVAN
|
|
| Yağ pompası |
İç Dişli yağ pompası |
Allead
|
|
| Ana güç |
Normal motor,
Servo motor (Opsiyonel)
|
Çin
VEICHI
|
|
| Ön çalışma masası |
Büyük palet ve top rafı |
PSL |
|
| Güvenlik önlemleri |
Ön çelik çitler koruması
Geri güvenli sensör koruması (Opsiyonel)
|
PSL |
|
| Geri destek cihazı |
Numara |
NUMARA
|
|
| Bıçak boşluğu |
Motorlu ayar
CNC kontrolör çalışıyor |
PSL |
|
| Elektrikli parçalar |
Schneider Röle, Kontaktör |
Schneider |
|
| Ayak anahtarı |
Numara |
Numara |
|
| Derin boğaz |
100 mm |
|
|
QC11K serisi ana özellikleri,
| modeli |
Maks.
tkn.
|
Akma dayanımı |
Maks.Uzunluk |
Açı |
X.İnme |
Güç |
L*W*H(mm) |
Ağırlık |
| QC11K-6*2500 |
6mm |
≤450kN/cm |
2500 mm |
0,5-2,5° |
750 mm |
7.5kW |
3140*1740*2040 |
4800Kg |
| QC11K-6*3200 |
6mm |
≤450kN/cm |
3200mm |
0,5-2,5° |
750 mm |
7.5KW |
3750*1770*2150 |
5800Kg |
| QC11K-6*4000 |
6mm |
≤450kN/cm |
4000 mm |
0,5-2,5° |
750 mm |
11KW |
4830*1840*2150 |
7500Kg |
| QC11K-6*5000 |
6mm |
≤450kN/cm |
5000 mm |
0,5-2,5° |
750 mm |
15KW |
5830*1840*2150 |
13000Kg |
| QC11K-6*6000 |
6mm |
≤450kN/cm |
6000mm |
0,5-3° |
750 mm |
15KW |
6480*2100*2300 |
18000Kg |
| QC11K-8*2500 |
8mm |
≤450kN/cm |
2500 mm |
0,5-2,5° |
750 mm |
11KW |
3040*1700*1700 |
5500Kg |
| QC11K-8*3200 |
8mm |
≤450kN/cm |
3200mm |
0,5-2,5° |
750 mm |
11KW |
3860*1700*1700 |
6200Kg |
| QC11K-8*4000 |
8mm |
≤450kN/cm |
4000 mm |
0,5-2,5° |
750 mm |
11KW |
4640*1700*1700 |
7900Kg |
| QC11K-8*5000 |
8mm |
≤450kN/cm |
5000 mm |
0,5~3° |
750 mm |
18.5KW |
5400*2400*2000 |
13500Kg |
| QC11K-8*6000 |
8mm |
≤450kN/cm |
6000mm |
0,5~3° |
750 mm |
22KW |
6480*2100*2350 |
19000Kg |
| QC11K-8*8000 |
8mm |
≤450kN/cm |
8000mm |
0,5~3° |
750 mm |
22KW |
8580*2130*2350 |
29500Kg |
| QC11K-10*2500 |
10 mm |
≤450kN/cm |
2500 mm |
0,5-2,5° |
950mm |
15KW |
3040*1800*1700 |
6500Kg |
| QC11K-10*3200 |
10 mm |
≤450kN/cm |
3200mm |
0,5-2,5° |
950mm |
11KW |
3850*1830*1900 |
7500Kg |
| QC11K-10*4000 |
10 mm |
≤450kN/cm |
4000 mm |
0,5-2,5° |
950mm |
15KW |
4650*2100*2000 |
11000Kg |
| QC11K-10*5000 |
10 mm |
≤450kN/cm |
5000 mm |
0,5~3° |
950mm |
15KW |
5750*2100*2000 |
16000Kg |
| QC11K-10*6000 |
10 mm |
≤450kN/cm |
6000mm |
0,5~3° |
950mm |
15KW |
6500*2100*2300 |
24000Kg |
| QC11K-10*8000 |
10 mm |
≤450kN/cm |
8000mm |
0,5~3° |
950mm |
15KW |
6800*2100*2300 |
32000Kg |
| QC11K-13*2500 |
13 mm |
≤450kN/cm |
2500 mm |
0,5-2,5° |
1000 mm |
15KW |
3285*1830*2390 |
7500Kg |
| QC11K-13*3200 |
13 mm |
≤450kN/cm |
3200mm |
0,5-2,5° |
1000 mm |
15KW |
3855*1830*2390 |
9500Kg |
| QC11K-13*4000 |
13 mm |
≤450kN/cm |
4000 mm |
0,5-2,5° |
1000 mm |
18.5KW |
4850*1830*2390 |
12500Kg |
| QC11K-13*6000 |
13 mm |
≤450kN/cm |
6000mm |
0,5~3° |
1000 mm |
30KW |
6850*1930*2650 |
30000Kg |
| QC11K-13*8000 |
13 mm |
≤450kN/cm |
8000mm |
0,5~3° |
1000 mm |
30KW |
8950*2130*2850 |
46000Kg |
| QC11K-13*9000 |
13 mm |
≤450kN/cm |
9000mm |
0,5~3° |
1000 mm |
45KW |
9980*2130*2850 |
65000Kg |
| QC11K-13*10000 |
13 mm |
≤450kN/cm |
10000 mm |
0,5~3° |
1000 mm |
45KW |
11050*2500*3100 |
85000Kg |
| QC11K-16*2500 |
16mm |
≤450kN/cm |
2500 mm |
0,5~3° |
1000 mm |
22KW |
3440*1940*2830 |
9500Kg |
| QC11K-16*3200 |
16mm |
≤450kN/cm |
3200mm |
0,5~3° |
1000 mm |
22KW |
4010*1940*2830 |
11000Kg |
| QC11K-16*4000 |
16mm |
≤450kN/cm |
4000 mm |
0,5~3° |
1000 mm |
30KW |
5010*1980*2830 |
15500Kg |
| QC11K-16*5000 |
16mm |
≤450kN/cm |
5000 mm |
0,5~3,5° |
1000 mm |
30KW |
5900*2600*2830 |
25000Kg |
| QC11K-16*6000 |
16mm |
≤450kN/cm |
6000mm |
1~3,5° |
1000 mm |
37KW |
6900*2600*2830 |
36000Kg |
| QC11K-16*8000 |
16mm |
≤450kN/cm |
8000mm |
1~3,5° |
1000 mm |
45KW |
8900*2900*3430 |
75000Kg |
| QC11K-20*2500 |
20 mm |
≤450kN/cm |
2500 mm |
1~3° |
1000 mm |
30KW |
3440*1980*2830 |
14000Kg |
| QC11K-20*3200 |
20 mm |
≤450kN/cm |
3200mm |
1~3° |
1000 mm |
30KW |
4010*1900*2830 |
17000Kg |
| QC11K-20*4000 |
20 mm |
≤450kN/cm |
4000 mm |
1~3,5° |
1000 mm |
37KW |
4850*2600*2900 |
22000Kg |
| QC11K-20*6000 |
20 mm |
≤450kN/cm |
6000mm |
1~3,5° |
1000 mm |
55KW |
6700*3000*3000 |
54000Kg |
| QC11K-30*2500 |
30 mm |
≤450kN/cm |
2500 mm |
1~3,5° |
1000 mm |
45KW |
3440*1900*2830 |
25000Kg |
| QC11K-30*3200 |
30 mm |
≤450kN/cm |
3200mm |
1~3,5° |
1000 mm |
45KW |
4200*1900*3000 |
34000Kg |
Açıklamalar: Bu parametreler zamanında güncellenmezse veya değiştirilmezse, lütfen anlayın ve çevrimiçi Sohbet veya e-posta yoluyla bizimle iletişime geçin.TEŞEKKÜRLER.
