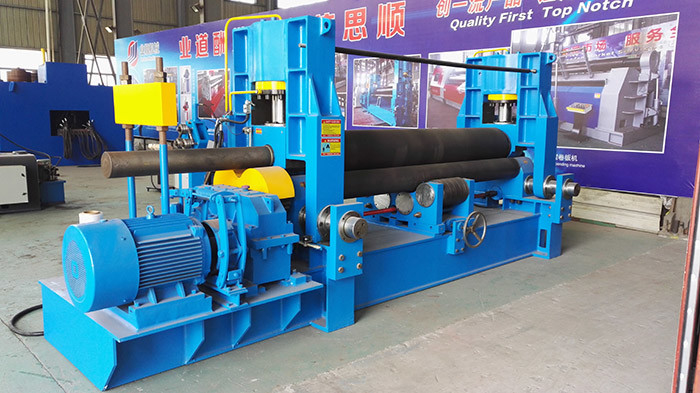

Hidrolik CNC Sac Haddeleme Makinesi 3 Silindirli Üst Silindir Üniversal

Üst Silindirli Üniversal CNC Hidrolik 3 Silindirli Sac Bükme Haddeleme Makinesi

Bu Plaka Haddeleme makinesinin tanımı,

Makine, plakayı yuvarlak şekle yuvarlamak için kullanılan bir tür hidrolik 3 silindirli Sac Haddeleme makinesidir.

Üst silindir yatay hareketini önceden bükmek için;

Alt silindirlerde göreceli bir yer değiştirme vardır.Motor ve redüktör, yuvarlama sırasında iki alt silindiri çalıştırır.Alt merdanelerin yüksekliği sabit olduğundan besleme ve çalıştırma kolaylığı sağlar.

Devirme rafı hidrolik tip tasarımdır.

Yapı ve ana parçalar,

Çalışma çerçevesi, üst rulo cihazı, ana tahrik cihazı, aşağı rulo cihazı, yan rulo cihazı, devirme cihazı, hidrolik sistem (parçalar), elektrik sistemi (parçaları) ve yağlama cihazından oluşan bu ekipman.

Üst rulo cihazı:
Dönmek için ana tahrikten yukarı makaralı dişli tahriki, SP-1 yatak desteğinin uçları, düz anahtardan tahrik tarafı, ana tahrik dişlisinden kapalı ve cihazı, Çelik koruması ile uç tarafı torku aktarmak için bağlayın .Yukarı silindirin malzemesi 42CrMo'dur, ısıyla sertleştirme HB220-300'dür.

ana sürücü cihazı:
Hidrolik motor, üç hız düşürme dişlisi, yukarı silindire şanzıman torku.Bu cihaz, motorları ve hız düşürme dişli kutusunu içerir.Güç kaynağı müşterinin ihtiyacına göre

Aşağı silindir cihazı:
Yatağın altındaki aşağı makara destekleri, rayın içine monte edilen rafın her iki tarafındaki yatak yuvaları, pistonun alt kısmı ve silindir bağlantılıdır.Basınç altındaki sıvıda yatak, itme çubuğunun boyutuna göre ray boyunca yükselebilir ve düşebilir, hidrolik sistem basınç kontrol valfinin gerektirdiği silindir sıkma kuvvetinin altındaki çelik levha ayarlanabilir.Alt silindirlerin eklenmesi, ayarlamayı yuvarlayabilir, rulo kalitesindeki alaşımlı çelik 45 # ile aynı malzeme altında ürünün doğruluğunu artırabilir, ısıl işlem sertleştirmesi HB220-300'dür

Yan silindir cihazı:
Makaralı rulmanın yan tarafında radyal rulman kaidesi, rayın içine monte edilen rafın her iki tarafında rulman, pistonun alt kısmı ve yağ silindiri bağlantılıdır.Basınç altında sıvı içinde yatak, ray boyunca yukarı ve aşağı eğilebilir, hidrolik sistem basınç kontrol valfi tarafından çelik levhanın ihtiyaçlarına göre itme kuvvetinin piston çubuğunun boyutu ayarlanabilir.Yan rulo kaliteli alaşımlı çelik, ısıl işlem sertleştirmesi HB220-280'dir.

Devrilme cihazı:
Devirme tertibatı vasıtasıyla yağ silindiri, menteşeleri yırtılmış ve devrilmiş bir makaralı rulmanlı uçakta tahrik edilen ürünleri çıkarmak için devrilmiştir.

Teknik veri,

Ayrıntılı bileşenler:
1. Ana güç: Siemens Elektrik
2. Ana elektronik elemanlar: Siemens Almanya veya Schneider Fransa;
3. Axletree: Çift sıralı oynak yatak
4. Ana motor: Çin'de yapılan Siemens
5. Programlanabilir mantık denetleyicisi PLC: OMRON, Japonya
6. Hidrolik valfler: YUKEN,Tayvan
7. Dişli pompa: Çin Tayvan'da üretilmiştir;
8. İş Silindiri: 42CrMo Alaşımlı çelik ile iş silindiri malzemesi.
9. Dijital görüntüleme sistemi:DeltaDokunmatik ekran

10 Dönüştürücü: OMRON, Japonya'da Üretilmiştir
11. Otomatik yağlama sistemi: Blok alarmı olan Çin-Japon eklemi

Temel özellikleri

• Özel bükme uçağı, sayısal kontrol.
• HMI (insan makine arayüzü), akıllı çalışma.
• Kendi kendini dengeleyen, tek çalışma, yüksek verimlilik, güvenli ve kullanışlı.
• Seçim için birçok model, ekonomik sayısal kontrol modeli, TC bilgisayarlı sayısal kontrol.
• Yuvarlanma konisi işlevi ile.

W11S Serisinin Özellikleri,
