Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| İsim: | 4 silindirli CNC hidrolik levha Bükme makinesi | Makine tipi: | 4 Silindirli Bükme Bükme Makinesi, W12-20x2000 |
|---|---|---|---|
| Şart: | Yeni | Başvuru: | Kalın sac, SS Levha Bükme, karbon çelik levha Haddeleme, Petrol tüpü/boru yapımı, |
| Malzeme / Metal İşlenmiş: | Karbon Çelik, SS, Alaşımlı çelik | Hammadde: | Sac / Levha Haddeleme, Çelik Metal / Levha / Profil |
| Otomasyon: | Otomatik | Kontrol metodu: | CNC tam otomatik, ELEKTRO-HİDROLİK |
| kontrol sistemi: | Omron veya Siemens PLC kontrolü, dokunmatik ekran | yuvarlanma fonksiyonu: | Ön bükme/haddeleme ile, Asimetrik haddeleme |
| Max. Maks. Central bending thickness Merkezi bükme kalınlığı: | 20 mm karbon çelik levha, 16 mm SS levha | Maks. Ön bükme kalınlığı: | 16 mm karbon çelik levha, 12 mm SS levha |
| haddeleme uzunluğu: | 0-2000mm | çalışma hızı: | 1.5-6m/dak |
| Hidrolik sistem: | Yuken veya Rexroth vana grubu | haddeleme sürücü: | hidromotor |
| Yedek Rulo Satırları: | Hidrolik kaldırma/aşağı | Ana motor: | 11kw |
| Ağırlık: | 11500kg | Boyutlar: | 8600x2060x1850mm |
| Gerilim: | 220V/380V/415V/440V/ 50HZ/60ZH, özelleştirilmiş | Renk: | Yeşil / OEM, Özelleştirilmiş |
| Satış Sonrası Hizmet Sağlandı: | Denizaşırı makinelere hizmet verebilecek mühendisler, Video teknik desteği, Çevrimiçi destek | Garanti: | 1 yıl |
| Vurgulamak: | plaka koni haddeleme makineleri PSL,4 silindir bükme makineleri,4 silindir plaka silindirleri PSL |
||

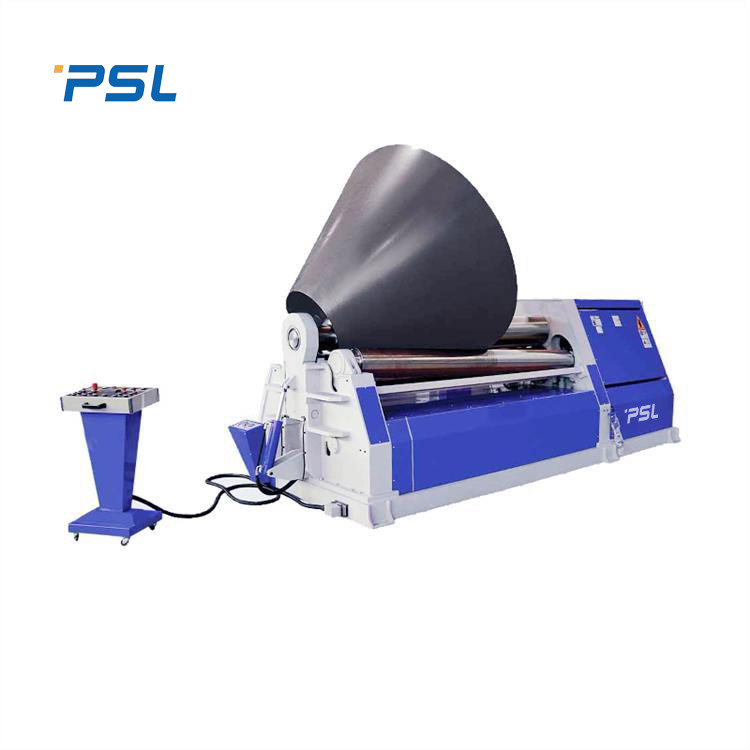

CNC 4 silindirli plaka koni haddeleme makinesi Paslanmaz çelik metal bükme makineleri
CNC dört silindirli plaka bükme makinesi, sacın ucunu önceden bükme işlevine sahiptir.Makinede dört iş merdanesi vardır.İş merdaneleri, 4 silindirli sac bükme makinesinin en önemli bileşenlerinden biridir.
Rulolar Malzeme: 42CrMo alaşımlı çelik, su verme ve tavlama işlemi, iş rulosu mukavemetinin HB241-260'a, kapsamlı mekanik özelliklere, yüksek mukavemete, güçlü aşınma direncine, yüksek yük çalışmasına uygun, uzun hizmet ömrüne ulaşmasını sağlar.
Kaldırma deplasmanı sensörler ve PLC tarafından kontrol edilir, otomatik olarak hizalanır ve ekranda görüntülenir.
4 silindirli levha haddeleme makinelerimüşteriler tarafından memnuniyetle karşılanan yaygın türleri vardır.Yüksek teknik seviyesi, eksiksiz fonksiyonları, yüksek hassasiyeti ve rahat çalışması ile 4 silindirli sac bükme makinesi, haddeleme için ideal bir modeldir.yuvarlak, yay, koni ve özel şekilli iş parçaları.
- Çelik levha yüklendikten sonra ön büküm ve levha ucunun şekillendirilmesi dönmeden tamamlanabilir.
- 4 merdaneli büküm makinasının her makarasında çok dayanıklı oynak makaralı rulmanlar kullanılmaktadır.
- Hidrolik sistemdeki ana valf grupları için Yuken veya Rexroth ürünleri kullanılmaktadır.Valf bloğu, 4 rulo bükme makinesinin performansını daha güvenilir kılan bir döküm akış kanalı, büyük taşma, düşük direnç, düşük basınç kaybı ve düşük ısı üretimidir.
- 4 merdaneli sac bükme makinesinin hidrolik sistemi yağ emiş ve dönüş yağ filtreleri ile sistemin temizliğini sağlar.Bir hava filtresi, yakıt deposunun normal şekilde solunmasını ve suyun buharlaşmasını sağlar.Ayrıca merkezi bir yakıt ikmali cihazı ile donatılmıştır.
- Devirme çerçevesi bir devirme silindiri ile donatılmıştır, devirme kafası, iş parçasının alınması için uygun olan devrilme ve dik konuma getirilebilir.Döner yatak gövdesinin döndürülmesi ve sıfırlanması, bir kilitleme cihazı ile donatılmıştır.Güvenlik korumasında rol oynayan yatak gövdesi sıfırlandıktan sonra hareket devam ettirilebilir.
- Üst rulo kuyruğu, yatak gövdesi döndürülürken üst ruloyu dengeleyen bir denge cihazı ile donatılmıştır.Silindirik iş parçasının kolayca dışarı alınabilmesi için malzeme ters çevrildiğinde üst merdane denge mekanizması ile dengeli durumdadır.
- 4 silindirli bükme makinesi, sağlamlığı güçlü, kaldırması ve kurulumu kolay entegre bir tabana sahiptir.Çerçeve ve taban, iç stresi ortadan kaldıran ve bükme makinesinin hassasiyetini artıran tavlama yaşlandırma işlemiyle kaynaklanır ve işlenir.4 rulo bükme makinesinin tüm yapısı yapı taşlarından oluşmaktadır.
Makinenin Ana Yapısı:
Makinenin alt silindiri ve yan silindirinin kaldırma yer değiştirmesi PLC tarafından kontrol edilir, otomatik olarak seviyelendirilir, ekranda dijital gösterge, senkronizasyon doğruluğu ±0,2 mm.
4 silindirli bükme makinesinin alt silindiri ve yan silindiri bir ucunda eğilebilir.
Plaka bükme haddeleme makinesi, operatörler tarafından kullanımı daha uygun olan hareketli bir ameliyat masası ile donatılmıştır.Dokunmatik ekran, dört iş silindiri konumunu gösterir ve operatörün bir bakışta netlik kazanmasını sağlar.
ontrol sistemi, uluslararası üne sahip bir şirketin PLC programlanabilir kontrolörünü benimser.Sistemde parametre ayarları, veri düzenleme, iyi alarmlar, kapanma belleği, insan-makine arayüzü, durum göstergesi, gerçek zamanlı hesaplama, dosya depolama, hata ayıklama modu, manuel mod, program kontrol modu, dosya düzenleme, kendi kendine arıza teşhisi vardır. , işletim hatalarının akıllıca değerlendirilmesi ve diğer koruma işlevleri;Ayrıca güçlü anti-girişim yeteneğinin avantajlarına sahiptir.
Yüksek hassasiyetli sensörler, makinenin alt ve yan silindirlerinin kaldırma ve yer değiştirme sensörleri için kullanılır, bu da konum doğruluğunu sağlar ve her silindirin konum izlemesini gerçekleştirir.
Ana Teknik özellikler,
|
