| İsim: | hidrolik Üst silindirli evrensel 3 silindirli haddeleme makinesi | Makine tipi: | Rulo Şekillendirme Makinesi, W11SNC-12x6000 |
|---|---|---|---|
| Tip: | W11SNC-12x6000 | Koşul: | Yeni |
| Başvuru: | SS Levha Bükme, karbon çelik levha bükme, Petrol tüpü/boru yapımı, | Malzeme / Metal İşlenmiş: | Karbon Çelik, SS, Alüminyum |
| Kontrol metodu: | NC Yarı Otomatik, ELEKTRO-HİDROLİK | Otomasyon: | Otomatik, manuel |
| Hammadde: | Sac / Levha Haddeleme, Çelik / Metal / Levha | Ön bükme kalınlığı: | 10 mm karbon çelik levha, 8 mm paslanmaz çelik levha |
| Normal bükme kalınlığı: | 12 mm karbon çelik levha, 10 mm paslanmaz çelik | haddeleme uzunluğu: | 0-6000mm |
| Ana motor: | 5.5-45kw | ağırlık: | 26500kg |
| Renk: | özelleştirilmiş, mavi / OEM | Gerilim: | 220V/380V/415V/440V/özelleştirilmiş |
| Garanti: | 1 yıl | Satış Sonrası Hizmet Sağlandı: | Denizaşırı makinelere hizmet verebilecek mühendisler, Video teknik desteği, Çevrimiçi destek |
| Vurgulamak: | 3 rulo sac bükme makinesi,ss sac bükme makinesi,3 rulo hidrolik haddeleme makinesi |
||

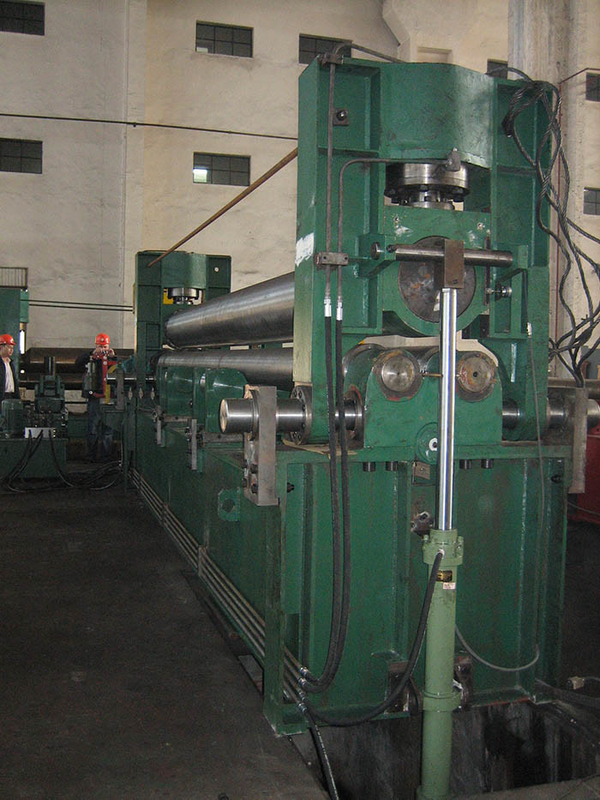

W11SNC Serisi Levha Haddeleme Makinesi Paslanmaz Çelik Levha Bükme 3 silindirli Haddeleme makinesi
Bu Plaka Haddeleme makinesinin tanımı,
Bir daireyi tanımlayan üç nokta prensibini kullanan bu cihaz, metal levhaları yay şeklinde ve silindirik iş parçası haline getirmek için özel bir ekipmandır.
1. Üst ve alt sürüş, U dönüşü olmadan metal plakanın ön bükülmesini ve yuvarlanmasını bitirebilir.
2. Üst silindir tambur şekilli silindirdir, yukarı/aşağı ve sola/sağa hareket ettirilebilir, alt silindirin altında ürünlerin doğruluğunu sağlayan ayarlanabilir silindir destek cihazı vardır.
3. Presleme yağı silindiri, enerji tüketiminden tasarruf sağlayan çubuk aşağı bastırmadan en üst yere yerleştirilmiştir.
4. Üst ve alt silindirlerin malzemesi 42 CrMo'dur, silindirler iyi kapsamlı mekanik performans, iyi çekirdek mukavemeti ve yüksek yüzey sertliği ile katı dövme benimser, uzun hizmet ömrü ile ağır yük işleri için uygundur.
5. Bu makine, çalışmayı işçiler için uygun hale getirmek için bağımsız bir ameliyat masasına ve güvenliği sağlamak için güvenli bir bağlantı cihazına sahiptir.
6. Ekonomik ve uygulanabilir, uygun maliyetli, orta ve kalın levha haddeleme sistemine uygun.
Üst silindir üniversal Haddeleme makinesinin ana parçaları,
Temel özellikleri
Teknik parametreler,
| Rulo tahtasının maksimum genişliği | W11S-12x6000 |
| Çalışma rulolarının uzunluğu | 6000mm |
| Maksimum plaka kalınlığı |
12mm (Çelik Levha 245Mpa Verim Sınırı) 10mm (SS plakası) |
| Maks.Ön bükme kalınlığı |
10mm (Çelik Levha 245Mpa Verim Sınırı) 8mm (SS plakası) |
| Üst silindir çapı | Φ480mm |
| alt silindir çapı | Φ210mm |
| İki alt silindir arasındaki mesafe | 360mm |
| sürüş hızı | 3.5m/dak |
| Ana motor | 30KW |
| Hidrolik motor | 11KW |
| Hareketli motor | 4KW |
| Boyutlar | 8850*1650*2450mm |
| Ağırlık | 26500kg |
| PLC | Omron |
| Hidrolik sistem | Yuken, Japonya |
| Elektrik elemanları | Siemens, Almanca |
W11SNC Serisinin Özellikleri,
|
özel açıklama |
Yuvarlanırken baskı kolaylığı Elbette |
Maks. imum t hıçkırık |
Bö ard incr kolaylaştırmak m) |
bu rulo çapı metre m) |
Un der en rulo çapı metre m) |
Merkez mesafesi (Mm) |
Motor (kw) | |||
|
öyle bitir ng m) |
CE ntral m) |
Dr. yaşamak |
Yağ kullanımı |
ay safra kullanımı |
||||||
| W11S -15*2000 | 75 | 12 | 15 | 2000 | 255 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -14*2500 | 75 | 10 | 14 | 2500 | 270 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -1913*3000 | 75 | 9 | 13 | 3000 | 290 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -17*2500 | 100 | 13 | 17 | 2500 | 300 | 165 | 270 | 15 | 5.5 | 1.5 |
| W11S -15*3000 | 100 | 11 | 15 | 3000 | 325 | 165 | 270 | 15 | 5.5 | 1.5 |
| W11S -20*2500 | 130 | 16 | 20 | 2500 | 330 | 180 | 300 | 15 | 5.5 | 2.2 |
| W11S -18*3000 | 130 | 14 | 18 | 3000 | 350 | 180 | 300 | 15 | 5.5 | 2.2 |
| W11S -22*2500 | 160 | 18 | 22 | 2500 | 360 | 200 | 330 | 18.5 | 7.5 | 2.2 |
| W11S -20*3000 | 160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -18*3500 | 160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -24*2500 | 190 | 21 | 24 | 2500 | 380 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -22*3000 | 190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -20*3500 | 190 | 16 | 19 | 3500 | 410 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -30*2500 | 230 | 25 | 29 | 2500 | 410 | 235 | 380 | 30 | 11 | 4 | |
| W11S -27*3000 | 230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 11 | 4 | |
| W11S -25*3500 | 230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 11 | 4 | |
| W11S -20*3000 | 160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -18*3500 | 160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -24*2500 | 190 | 21 | 24 | 2500 | 380 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -22*3000 | 190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -20*3500 | 190 | 16 | 19 | 3500 | 410 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -30*2500 | 230 | 25 | 29 | 2500 | 410 | 235 | 380 | 30 | 11 | 4 | |
| W11S -27*3000 | 230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 11 | 4 | |
| W11S -25*3500 | 230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 11 | 4 | |
| W11S -33*2500 | 270 | 28 | 33 | 2500 | 430 | 250 | 400 | 30 | 11 | 4 | |
| W11S -30*3000 | 270 | 25 | 30 | 3000 | 450 | 250 | 400 | 30 | 11 | 4 | |
| W11S -28*3500 | 270 | 23 | 28 | 3500 | 470 | 250 | 400 | 30 | 11 | 4 | |
| W11S -25*4000 | 270 | 20 | 25 | 4000 | 490 | 250 | 400 | 30 | 11 | 4 | |
| W11S -36*2500 | 320 | 30 | 36 | 2500 | 460 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -32*3000 | 320 | 28 | 32 | 3000 | 480 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -28*3500 | 320 | 25 | 28 | 3500 | 500 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -26*4000 | 320 | 22 | 26 | 4000 | 520 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -40*2500 | 380 | 35 | 39 | 2500 | 500 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -35*3000 | 380 | 32 | 35 | 3000 | 510 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -32*3500 | 380 | 28 | 32 | 3500 | 530 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -30*4000 | 380 | 25 | 30 | 4000 | 550 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -43*2500 | 430 | 40 | 43 | 2500 | 520 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -38*3000 | 430 | 35 | 38 | 3000 | 540 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -36*3500 | 430 | 30 | 36 | 3500 | 560 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -32*4000 | 430 | 28 | 32 | 4000 | 580 | 290 | 500 | 55 | 22 | 7.5 | |
