Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Şart: | Yeni | İsim: | Uzun plaka CNC hidrolik haddeleme makinesi |
|---|---|---|---|
| Makine tipi: | Uzun Plaka Haddeleme Makinesi, W11NC-8x8000 | Tip: | W11NC-8x8000 |
| Hammadde: | Sac / Levha Haddeleme, Çelik Metal / Levha / Profil | Başvuru: | Kalın sac, SS Levha Bükme, karbon çelik levha Haddeleme, Petrol tüpü/boru yapımı, |
| Malzeme / Metal İşlenmiş: | Karbon Çelik, SS, Alaşımlı çelik | Otomasyon: | Otomatik, Manuel |
| Kontrol metodu: | CNC otomatik, ELEKTRO-HİDROLİK | kontrol sistemi: | Omron veya Siemens PLC kontrolü, dokunmatik ekran |
| yuvarlanma fonksiyonu: | Ön bükme/haddeleme, simetrik haddeleme ile | Max. Maks. Central bending thickness Merkezi bükme kalınlığı: | 8mm karbon çelik levha, |
| Maks. Ön bükme kalınlığı: | 6mm karbon çelik levha, | haddeleme uzunluğu: | 0-8000mm |
| Yedek Rulo Satırları: | Hidrolik destek | Hidrolik sistem: | Yuken, Rexroth vana grubu |
| Ana motor: | 15KW | Ağırlık: | 35000kg |
| Boyutlar: | 11500x2360x2200mm | Gerilim: | 220V/380V/415V/440V/özelleştirilmiş |
| Renk: | Yeşil / OEM, Özelleştirilmiş | Satış Sonrası Hizmet Sağlandı: | Denizaşırı makinelere hizmet verebilecek mühendisler, Video teknik desteği, Çevrimiçi destek |
| Garanti: | 1 yıl | ||
| Vurgulamak: | manuel plaka haddeleme makineleri PSL,hidrolik çelik plaka silindirler PSL,plaka bükme hidrolik makineleri PSL |
||

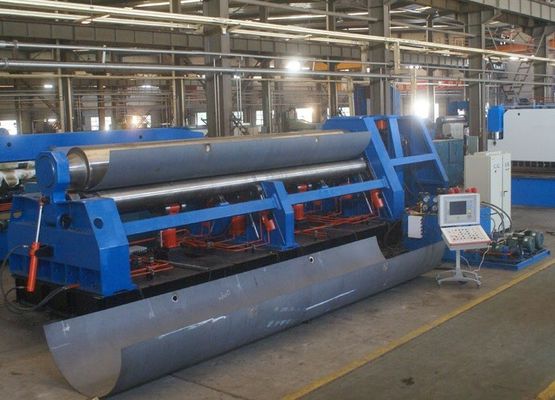

CNC Hidrolik Plaka Haddeleme Makinesi İmalatı Yağ Tankı
Makinenin üst silindirleri dikey ve yatay olarak hareket ettirilebilir.
Dikey kaldırma, hidrolik şanzımandır.Silindir, yatay hareket elde etmek için piston koluna etki eder.
Tork, üst silindiri sürmek için türbin çubuk kutusu, türbin kaydırma ve vidalı somun mekanizması aracılığıyla iletilir.yatay hareket,
Alt silindir sadece hidrolik bükme makinesi için tork sağlamak üzere döner, alt silindir ayarlanabilir bir avara silindiri ile donatılmıştır.
Üst silindir, ürünün düzlüğünü artıran bir tambur şeklindedir.Römorkların çeşitli kesit şekillerine sahip tankların haddelenmesi için uygundur.
- Otomatik sapma telafisi:
Hidrolik merdane bükücü çalışırken, alt merdanenin ve kirişin deformasyonu, referans çerçevesi üzerindeki lazer yer değiştirme sensörü tarafından algılanabilir ve elektronik kontrol sistemine geri beslenebilir.Elektronik kontrol sistemi, kiriş ve iş silindiri arasındaki dengeleme cihazını kontrol eder.Tutturulan iş parçasının tam uzunluk aralığında mükemmel düzlük elde edebilmesi için iş rulosu deformasyonu için çevrimiçi telafi.
- Üst rulo titreşim önleyici sistem:
Bu hidrolik bükme makinesinin iş merdanesi yüzeyi 12m-22m uzunluğunda olduğundan, yetersiz rijitlik nedeniyle deforme olacak ve hızlı yükselme ve düşme sırasında sıçrama ve titreşecektir.Üst silindir titreşim sorununu çözmek için benzersiz bir üst silindir titreşim önleme sistemi tasarladık.
- Yüksek verimlilik ve düşük enerji tüketimi tasarımı:
Enerji tüketimini azaltmak için, ekipmanın kapı şeklindeki çerçevesi stresli bir bileşen olarak kullanılmış ve çerçeve yağ silindirinin üstünde entegre bir yakıt deposu tasarlanmıştır.Yakıt deposunu silindirin üstüne yerleştirmenin bir başka avantajı, hızlı dolumu sağlamak için doldurma valfini açmak için çapraz kirişin ve üst silindirin ağırlığına güvenebilmesidir.Azalan hız, ekipmanın verimliliğini etkin bir şekilde artıran ve hidrolik sistemin enerji tüketimini azaltan 3000 mm/dak'ya ulaşır.
- Birden fazla işleve sahip bir makine:
iki alt silindirmetal imalat ekipmanlarıdoğrudan tahrik sistemi ile bağlantılıdır ve alt silindir, çelik levhayı bir yay, koni veya diğer iç kavisli yüzeylerde sürekli olarak yuvarlamak için tahrik edilebilir: gövde oluğu bir kalıpla donatıldıktan sonra katlanabilir.Şekilli plaka ve IV şekilli plaka veya çelik plakanın tesviye edilmesi.
1. olup olmadığını kontrol edin.çelik levha bükme makinesive bağlantı vidaları gevşek ve normaldir.
2. Çalışırken, üç silindirli bükme makinesinin fırın ekleminde düşen malzemeleri zamanında alın.
3. Tank için hidrolik silindir bükücünün raydan çıkıp çıkmadığını ve bağlantı bağlantısının sağlam olup olmadığını kontrol edin.Zamanında ayarlayın ve onarın.
4. Yangın geceleri tamamen söndürülmemiştir, bu nedenle yangının yanmasını ve ekipmana zarar vermesini önlemek için birinin görevde olması gerekir.
5. Mekanik, her bileşene zamanında tereyağı ve yağ eklemeli, tank için hidrolik bükme makinesinin zamanında anormal hareket edip etmediğini kontrol etmeli, zamanında ilgilenmeli, her bileşenin zamanında eksik olup olmadığını kontrol etmeli ve eksikleri tamamlamalıdır.
Tank Haddeleme Makinasının Avantajları,
Silindir, uzun hizmet ömrü ve küçük deformasyon ile yüksek mukavemetli ve uzun ömürlü katı yatak silindirini benimser.
Şanzıman dişlisi, yüksek sertliğe ve güçlü aşınma direncine sahip dövme yüksek karbonlu çelikten yapılmıştır.
Tüm hidrolik bükme makinesi, kalın ve güzel olan ve iyi bir stabiliteye sahip olan entegre çelik levha kaynağını benimser.
Aşırı yük koruması, üç set dijital çıkış, iş rulosunun konumunu görsel olarak gösterir.
Basit kullanım, bağımsız mobil konsol, tek kişi bağımsız olarak çalışabilir, yüksek verimlilik.
Ana Teknik özellikler,
| model | haddeleme kalınlığı (mm) |
Plaka genişliği (mm) |
Üst silindir çapı ( mm ) | Ana motor gücü (kw) |
| W11NC-5×7000 | 5 | 7000 | 440 | 11 |
| W11NC-6×9500 | 6 | 9500 | 500 | 15 |
| W11NC-8×6000 | 8 | 6000 | 420 | 15 |
| W11NC-8×7000 | 8 | 7000 | 450 | 15 |
| W11NC-8×8000 | 8 | 8000 | 470 | 15 |
| W11NC-8×9500 | 8 | 9500 | 510 | 15 |
| W11NC-10×6000 | 10 | 6000 | 440 | 15 |
| W11NC-10×9000 | 10 | 9000 | 470 | 15 |
| W11NC-12×6000 | 12 | 6000 | 460 | 15 |
| W11NC-12×9000 | 12 | 9000 | 530 | 22 |
| W11NC-16×6000 | 16 | 6000 | 500 | 22 |
