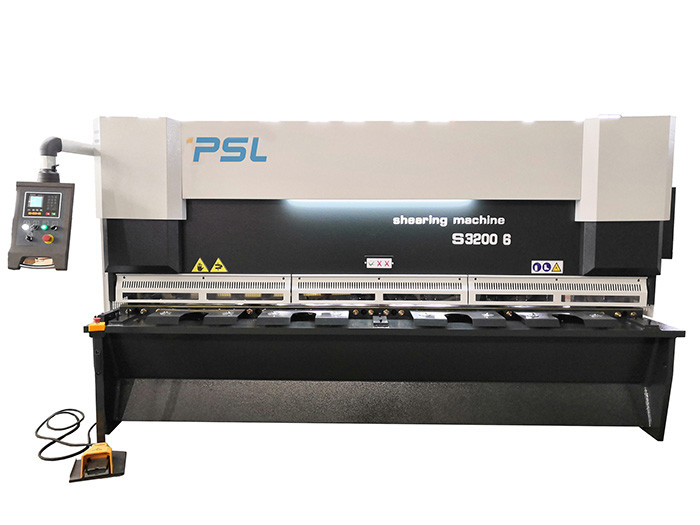

Yağ Soğutmalı NC / CNC Büyük Hidrolik Giyotin Makas sac kesme makinesi
Denetleyici DAC360T'nin Özellikleri
Panel tabanlı konut
- Parlak LCD ekran
- Arka / ön gösterge kontrolü
- Geri çekme işlevi
- Kesme açısı ve boşluk kontrolü
- Strok uzunluğu sınırlaması
- Tüm eksenlerin manuel hareketi
- Kuvvet kontrolü
- Sac kalınlığı ölçümü
- Gönderen işlevine dön
- İkinci ve üçüncü servo ekseni (DAC-362T)
- sac desteği
Ana Özellikler ve özellikler,
1.UG sonlu elemanlar analiz yöntemini, CAD yardımcı tasarımını kullanan çerçeve, takım tezgahının daha yüksek rijitlik ve titreşim direncine sahip olmasını sağlamak için entegre kaynak ve titreşim giderme iç stres tedavisini ve diğer yöntemleri benimser.
Kesme makinesi çerçevesi kaynaklı yapıdırTavlama işlemi ile kaynak aparatları ve gerilim giderme işlemi ile.
2. Hidrolik Makas, çeşitli kesme uzunlukları ve kapasitelerinde üretilen değişken bir Rake Action makinesidir.
Arka dayama kirişi hareketi NC/CNC kontrolörü tarafından kontrol edilir.
Kesme açısı ve yukarı/düşük bıçak açıklığı, farklı plaka kalınlıklarına ve kesme uzunluklarına göre NC/CNC kontrolör tarafından kontrol edilebilir ve çalıştırılabilir.
3.Hidrolik sistem:
Entegre hidrolik kontrol sistemini benimseyin, bakım için daha güvenilir ve kolay.
Tandem yağ silindiri senkronizasyon sistemi benimsenmiştir ve makine eşit olarak gerilmiştir.Tandem silindirin yağ hacmini ayarlayarak, farklı plaka kalınlıklarını kesme ihtiyaçlarını karşılamak için kesme açısı daha uygun bir şekilde ayarlanabilir.
Boru bağlantısı:
GermanyBrand'ın EMB'sini kullanan tüm boru bağlantıları.
Makas üzerinde Siemens veya WN motor, Allead pompalar ve Rexroth valfler kullanılmaktadır.
Hidrolik sistem sıcak alana özel Soğutma Chiller eklenmiştir(Opsiyonel)
4.CNC Motorlu arka dayama sistemi.0,05 mm hassasiyetle 1000 mm uzunluğunda arka dayama.
Arka dayama boşluğu, daha yüksek kesim doğruluğu sağlayan Estun E21s veya Delem DAC-360T tarafından kontrol edilir.
Vidalı ve lineer kılavuzlu yüksek hassasiyetli arka dayama.
5.Profesyonel kapı tipi takım tutucu yapısını benimser.Operatörün emek yoğunluğunu azaltmak için evrensel taşıma topu destek masası benimsenmiştir.
6. Çalışma ömrünü uzatmak için dört kesme kenarlı dikdörtgen bıçaklar, tabakanın bozulmasını azaltmak için ayarlanabilir kesme açısı.
Üst bıçak tutucusu, malzeme beslemesini kolaylaştırmak ve iş parçasının doğruluğunu artırmak için içe doğru eğimli bir yapıya sahiptir.
7.Bu Kesme hattıÖn gösterge/besleme eksenini (kesme uzunluğu) kontrol etmek ve sürmek için NC denetleyici Estun E21s veya CNC denetleyici Delem DAC360T veya Cybelec T8'i kullanır,Kesme açısı ve Bıçak boşluğu/boşluğu
CNC kontrolör DELEM DAC360T Kesme konforu parmaklarınızın ucunda.Kesme efektini ve kesme kalitesini iyileştirir.
8.Hidrolik sistem, yardımcı enerji kaynağı olarak mesane tipi bir akümülatör kullanır ve aynı zamanda sistemin basınç etkisini emer, böylece takım tezgahı sorunsuz çalışır ve gürültü düşüktür.
Makas QC11K-16x6000 Özellikleri,
| Şartname |
QC11K-16x6000 |
| Maks.kesme kalınlığı |
16mm (Hafif çelik)
8mm (paslanmaz çelik)
|
| Maks.Kesme genişliği |
6000mm |
| vuruşlar |
4-12 kez/dak |
| arka dayama inme |
10-1000mm |
| Kesme açısı |
0.5-2.5Derece |
| boğaz derinliği |
100 mm |
| Çalışma masasının yüksekliği |
900mm |
| Çalışma masasının genişliği |
600 mm |
| Ana servo motor gücü |
37kw |
| Boyutlar: |
7000x2400x3600 |
| Net ağırlık |
36Ton |
| Volt. |
380V,50HZ
|
Standart Giyotin kesmeyi yapılandırır,
| Opsiyonel model |
Üretici firma |
Notlar |
| CNC sistemi |
E21'ler
TP-07
P40T
DAC360
|
ESTUN
ELGO
DELEM
|
|
| Çevirici |
Delta, INVT |
TW |
| Hidrolik sistem |
Ana solenoid valfler |
Rexroth
YUKEN
|
|
| Arka dayama |
Alternatif akım motoru
Servo motor (Opsiyonel)
Vidalı mil + Lineer kılavuz
|
PSL
Tayvan
|
|
| Yağ pompası |
İç Dişli yağ pompası |
Güneşli
|
|
| Ana güç |
alternatif akım motoru
|
WN |
|
| Ön çalışma masası |
Özel palet ve top rafı |
PSL |
|
| Güvenlik |
Ön çelik çitler + Arka güvenli sensör koruması (Opsiyonel) |
PSL |
|
| Bıçak boşluğu |
Manuel
Motorlu
NC kontrolör çalışıyor
|
PSL |
|
| Elektrik bileşenleri |
Schneider Röle, Kontaktör |
Schneider |
|
| Ayak anahtarı |
Kacon dikey anahtarı |
Koreli |
|
| Derin boğaz |
150mm -500mm(Opsiyonel) |
PSL |
|
QC11K serisi Kesme makinesi ana parametreleri,
| modeli |
Maks.
tkn.
|
Akma dayanımı |
Maks.Uzunluk |
Açı |
X.İnme |
Güç |
L*W*H(mm) |
Ağırlık |
| QC11K-6*2500 |
6mm |
≤450kN/cm |
2500 mm |
0,5-2,5° |
750 mm |
7.5kW |
3140*1740*2040 |
4800Kg |
| QC11K-6*3200 |
6mm |
≤450kN/cm |
3200mm |
0,5-2,5° |
750 mm |
7.5KW |
3750*1770*2150 |
5800Kg |
| QC11K-6*4000 |
6mm |
≤450kN/cm |
4000 mm |
0,5-2,5° |
750 mm |
11KW |
4830*1840*2150 |
7500Kg |
| QC11K-6*5000 |
6mm |
≤450kN/cm |
5000 mm |
0,5-2,5° |
750 mm |
15KW |
5830*1840*2150 |
13000Kg |
| QC11K-6*6000 |
6mm |
≤450kN/cm |
6000mm |
0,5-3° |
750 mm |
15KW |
6480*2100*2300 |
18000Kg |
| QC11K-8*2500 |
8mm |
≤450kN/cm |
2500 mm |
0,5-2,5° |
750 mm |
11KW |
3040*1700*1700 |
5500Kg |
| QC11K-8*3200 |
8mm |
≤450kN/cm |
3200mm |
0,5-2,5° |
750 mm |
11KW |
3860*1700*1700 |
6200Kg |
| QC11K-8*4000 |
8mm |
≤450kN/cm |
4000 mm |
0,5-2,5° |
750 mm |
11KW |
4640*1700*1700 |
7900Kg |
| QC11K-8*5000 |
8mm |
≤450kN/cm |
5000 mm |
0,5~3° |
750 mm |
18.5KW |
5400*2400*2000 |
13500Kg |
| QC11K-8*6000 |
8mm |
≤450kN/cm |
6000mm |
0,5~3° |
750 mm |
22KW |
6480*2100*2350 |
19000Kg |
| QC11K-8*8000 |
8mm |
≤450kN/cm |
8000 mm |
0,5~3° |
750 mm |
22KW |
8580*2130*2350 |
29500Kg |
| QC11K-10*2500 |
10 mm |
≤450kN/cm |
2500 mm |
0,5-2,5° |
950mm |
15KW |
3040*1800*1700 |
6500Kg |
| QC11K-10*3200 |
10 mm |
≤450kN/cm |
3200mm |
0,5-2,5° |
950mm |
11KW |
3850*1830*1900 |
7500Kg |
| QC11K-10*4000 |
10 mm |
≤450kN/cm |
4000 mm |
0,5-2,5° |
950mm |
15KW |
4650*2100*2000 |
11000Kg |
| QC11K-10*5000 |
10 mm |
≤450kN/cm |
5000 mm |
0,5~2,5° |
950mm |
15KW |
5750*2100*2000 |
16000Kg |
| QC11K-10*6000 |
10 mm |
≤450kN/cm |
6000mm |
0,5~2,5° |
950mm |
15KW |
6500*2100*2300 |
24000Kg |
| QC11K-10*8000 |
10 mm |
≤450kN/cm |
8000 mm |
0,5~2,5° |
950mm |
15KW |
6800*2100*2300 |
32000Kg |
| QC11K-13*2500 |
13 mm |
≤450kN/cm |
2500 mm |
0,5-2,5° |
1000 mm |
15KW |
3285*1830*2390 |
7500Kg |
| QC11K-13*3200 |
13 mm |
≤450kN/cm |
3200mm |
0,5-2,5° |
1000 mm |
15KW |
3855*1830*2390 |
9500Kg |
| QC11K-13*4000 |
13 mm |
≤450kN/cm |
4000 mm |
0,5-2,5° |
1000 mm |
18.5KW |
4850*1830*2390 |
12500Kg |
| QC11K-13*6000 |
13 mm |
≤450kN/cm |
6000mm |
0,5~3° |
1000 mm |
30KW |
6850*1930*2650 |
30000Kg |
| QC11K-13*8000 |
13 mm |
≤450kN/cm |
8000 mm |
0,5~3° |
1000 mm |
30KW |
8950*2130*2850 |
46000Kg |
| QC11K-13*9000 |
13 mm |
≤450kN/cm |
9000mm |
0,5~3° |
1000 mm |
45KW |
9980*2130*2850 |
65000Kg |
| QC11K-13*10000 |
13 mm |
≤450kN/cm |
10000 mm |
0,5~3° |
1000 mm |
45KW |
11050*2500*3100 |
85000Kg |
| QC11K-16*2500 |
16mm |
≤450kN/cm |
2500 mm |
0,5~3° |
1000 mm |
22KW |
3440*1940*2830 |
9500Kg |
| QC11K-16*3200 |
16mm |
≤450kN/cm |
3200mm |
0,5~3° |
1000 mm |
22KW |
4010*1940*2830 |
11000Kg |
| QC11K-16*4000 |
16mm |
≤450kN/cm |
4000 mm |
0,5~3° |
1000 mm |
30KW |
5010*1980*2830 |
15500Kg |
| QC11K-16*5000 |
16mm |
≤450kN/cm |
5000 mm |
0,5~3,0° |
1000 mm |
30KW |
5900*2600*2830 |
25000Kg |
| QC11K-16*6000 |
16mm |
≤450kN/cm |
6000mm |
1~3.0° |
1000 mm |
37KW |
7000*2400*3600 |
36000Kg |
| QC11K-16*8000 |
16mm |
≤450kN/cm |
8000 mm |
1~3.0° |
1000 mm |
45KW |
8900*2900*3430 |
75000Kg |
| QC11K-20*2500 |
20 mm |
≤450kN/cm |
2500 mm |
1~3° |
1000 mm |
30KW |
3440*1980*2830 |
14000Kg |
| QC11K-20*3200 |
20 mm |
≤450kN/cm |
3200mm |
1~3° |
1000 mm |
30KW |
4010*1900*2830 |
17000Kg |
| QC11K-20*4000 |
20 mm |
≤450kN/cm |
4000 mm |
1~3.0° |
1000 mm |
37KW |
4850*2600*2900 |
22000Kg |
| QC11K-20*6000 |
20 mm |
≤450kN/cm |
6000mm |
1~3.0° |
1000 mm |
55KW |
6700*3000*3000 |
54000Kg |
| QC11K-30*2500 |
30 mm |
≤450kN/cm |
2500 mm |
1~3.0° |
1000 mm |
45KW |
3440*1900*2830 |
25000Kg |
| QC11K-30*3200 |
30 mm |
≤450kN/cm |
3200mm |
1~3.0° |
1000 mm |
45KW |
4200*1900*3000 |
34000Kg |
Açıklamalar: Bu parametre 2019 tasarımına dayanmaktadır.Parametreler zamanında güncellenmezse, lütfen anlayın ve çevrimiçi Sohbet veya e-posta yoluyla bizimle iletişime geçin.TEŞEKKÜRLER.
