Büyük Sac CNC Servo Ön mastar besleme Kesme ve İstifleme üretim hattı
Tam hattın özellikleri ve özellikleri,
1. Makaslamanın performans özellikleri,
1.1, Ana çerçeve, sökme ve taşımayı kolaylaştırmak için monte edilmiş yapılardır.
1. 2, Gelişmiş entegre hidrolik sistem kullanımı, iyi güvenilirlik.
1. 3, Rulman boşluğunu ortadan kaldırmak için Üçlü destek haddeleme Kılavuzu, kesme kalitesini artırır.
1. 4, Elektrikli ayar ile bıçak açıklığı, Karşı ağırlık göstergesi.
1. 5, Dikdörtgen bıçaklar, dört kenar kullanılabilir, kullanım ömrü uzundur, sac metal bozulmasını azaltmak için ayarlanabilir kesme açısı.
1. 6, Eğimli yapılarda kullanılan büküm önleyici cihaz, körleme ve iş parçasının doğruluğunu artırır.
1. 7, Parçalı kesme fonksiyonlu, aydınlatma hizalama özelliği ile.
1. 8, Ayarlanabilir kesme açısı.
2. Boy kesme hattını bağlayan haddelenmiş taşıma tablası, boyutları 12100mmx1700mmx850mm, 6.5T, maksimum yük kapasitesi 15T olan çelik levha hazırlamaktır.
3.Elektromanyetik emme cihazı, transfer çerçevesi, 12T ağırlığında.Maks.iş parçasının uzunluğu 14.0 metre, 2 metre genişliğinde ve 1.5 metre yüksekliğinde, elektromanyetik Enayi transfer iş parçası.toplam 27 adet 200x200 elektromanyetik Suckers, çekim yaklaşık 20kg/cm2 (15-28).
Güvenliği sağlamak için, enayiler emme plakası, ekipmanı korumak istedikleri vantuz kararması sonrası ani güç kaybından kaynaklanan riskleri önlemek için, enayiler beklenmedik elektrik kesintilerinde yaklaşık 20 dakika kadar emmeyi sürdürebilir.
3. Flipper cihazı ile otomatik ileri besleme
Otomatik ileri besleme gezileri 1700mm, iş parçasının uzunluğu seçimine göre üç özel hidrolik kelepçeden (a,b,c) oluşur, burada a, b veya a, c, iş parçası kelepçesini senkronize besleme ile kelepçeler sistemler.
Atık kenarını kesmek için son plaka parçasını çevirmek.
4. Bu Kesme hattıÖn gösterge/besleme eksenini (3 servo ekseni) kontrol etmek ve sürmek için CNC denetleyici Delem DAC362T'yi kullanır.MotorluKesme açısı ve Bıçak boşluğu/boşluğufarklı plaka kalınlığına ve uzunluğuna göre.
CNC kontrolör DELEM DAC362T Kesme konforu parmaklarınızın ucunda.Kesme efektini ve kesme kalitesini iyileştirir.
DAC-360T/DAC-362T Kontrolörünün Özellikleri
Panel tabanlı konut
- Parlak LCD ekran
- Arka / ön gösterge kontrolü
- Geri çekme işlevi
- Kesme açısı ve boşluk kontrolü
- Strok uzunluğu sınırlaması
- Tüm eksenlerin manuel hareketi
- Sac kalınlık ölçümü (opsiyonel)
- Gönderen işlevine dön
- İkinci ve üçüncü servo ekseni (DAC-362T)
- sac desteği
5.Gelişmiş entegre hidrolik kontrol sistemi, iyi bir güvenilirliğe sahiptir.bakım için daha güvenilir ve kolay. Hidrolik sistem yardımcı enerji olarak skin-bag akü kullanır, aynı zamanda basınç etkisini emer, makine sorunsuz çalışır ve düşük gürültüye sahiptir.
6. İstifleme (hidrolik kaldırma ve elektrik boşaltma sisteminden sonra), bire bir istifleme, istifleyici otomatik düşüş, iş parçası belirli bir yüksekliğe geldiğinde, istifleme Raylar boyunca belirli bir yere yapılacaktır.
7
7. TV monitörlü kameralar, iş parçalarının istiflenmesini ve taşınmasını gösterir.
8. Çalışma ömrünü uzatmak için dört kesme kenarlı dikdörtgen bıçaklar, tabakanın bozulmasını azaltmak için ayarlanabilir kesme açısı.
Üst bıçak tutucusu, malzeme beslemesini kolaylaştırmak ve iş parçasının doğruluğunu artırmak için içe doğru eğimli bir yapıya sahiptir.

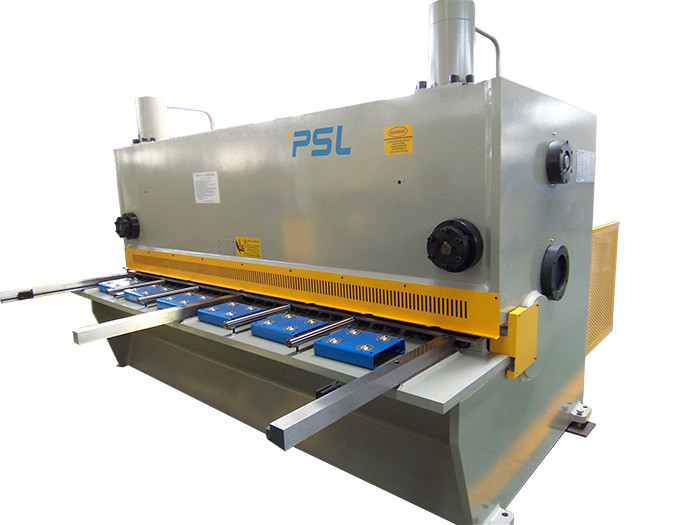

Makas QC11K-16x12000/1700 Özellikleri,
| Tip |
QC11K-16x12000/1700 |
| Maks.kesme kalınlığı |
16mm (Hafif çelik)
8mm (paslanmaz çelik)
|
| Anti-büküm sistemi ile maksimum kesme kalınlığı |
12 mm (yumuşak çelik) |
| Maks.Kesme genişliği |
12000 mm |
| Maks.Ön gösterge inme |
1700mm |
| inme süreleri |
5-15/dk |
| Kesme açısı |
0.5-3.0Derece |
| boğaz derinliği |
100 mm |
| Çalışma masasının yüksekliği |
1000 mm |
| Çalışma masasının genişliği |
2000 mm |
| Ana motor gücü |
2x37kw |
| Ön ayar gücüne sahip servo motor |
3x3.0kw |
| Yağ pompası |
2x64L/dak |
| Net kesme ağırlığı. |
185Ton |
| Volt. |
380V,50HZ
|
Standart yapılandırmalar,
| Opsiyonel model |
Üretici firma |
Notlar |
| CNC sistemi |
DAC362T
DAC360T |
DELEM
|
|
| Hidrolik sistem |
Ana solenoid valfler |
Rexroth
Yuken TW
|
|
| Ön gösterge |
Servo motor
Vidalı mil + Lineer kılavuz
|
ESTUN
TAYVAN
|
|
| Yağ pompası |
İç Dişli yağ pompası |
güneşli/Naçi
|
|
| Ana güç |
Normal motor,
|
Batı Çin
|
|
| Ön çalışma masası |
Büyük paletler |
PSL |
|
| Güvenlik önlemleri |
Ön çelik çitler
|
PSL |
|
| Geri destek cihazı |
Numara |
NUMARA
|
|
| Bıçak boşluğu |
Motorlu ayar |
PSL |
|
| Elektrikli parçalar |
Schneider Röle, Kontaktör |
Schneider |
|
| Hidrolik adaptör |
EMB |
|
| Ayak anahtarı |
Numara |
Numara |
|
| Derin boğaz |
100 mm veya daha fazla |
|
|
QC11K serisi ana özellikleri,
| modeli |
Maks.
tkn.
|
Akma dayanımı |
Maks.Uzunluk |
Açı |
X.İnme |
Güç |
L*W*H(mm) |
Ağırlık |
| QC11K-6*2500 |
6mm |
≤450kN/cm |
2500 mm |
0,5-2,5° |
750 mm |
7.5kW |
3140*1740*2040 |
4800Kg |
| QC11K-6*3200 |
6mm |
≤450kN/cm |
3200mm |
0,5-2,5° |
750 mm |
7.5KW |
3750*1770*2150 |
5800Kg |
| QC11K-6*4000 |
6mm |
≤450kN/cm |
4000 mm |
0,5-2,5° |
750 mm |
11KW |
4830*1840*2150 |
7500Kg |
| QC11K-6*5000 |
6mm |
≤450kN/cm |
5000 mm |
0,5-2,5° |
750 mm |
15KW |
5830*1840*2150 |
13000Kg |
| QC11K-6*6000 |
6mm |
≤450kN/cm |
6000mm |
0,5-3° |
750 mm |
15KW |
6480*2100*2300 |
18000Kg |
| QC11K-8*2500 |
8mm |
≤450kN/cm |
2500 mm |
0,5-2,5° |
750 mm |
11KW |
3040*1700*1700 |
5500Kg |
| QC11K-8*3200 |
8mm |
≤450kN/cm |
3200mm |
0,5-2,5° |
750 mm |
11KW |
3860*1700*1700 |
6200Kg |
| QC11K-8*4000 |
8mm |
≤450kN/cm |
4000 mm |
0,5-2,5° |
750 mm |
11KW |
4640*1700*1700 |
7900Kg |
| QC11K-8*5000 |
8mm |
≤450kN/cm |
5000 mm |
0,5~3° |
750 mm |
18.5KW |
5400*2400*2000 |
13500Kg |
| QC11K-8*6000 |
8mm |
≤450kN/cm |
6000mm |
0,5~3° |
750 mm |
22KW |
6480*2100*2350 |
19000Kg |
| QC11K-8*8000 |
8mm |
≤450kN/cm |
8000 mm |
0,5~3° |
750 mm |
22KW |
8580*2130*2350 |
29500Kg |
| QC11K-10*2500 |
10 mm |
≤450kN/cm |
2500 mm |
0,5-2,5° |
950mm |
15KW |
3040*1800*1700 |
6500Kg |
| QC11K-10*3200 |
10 mm |
≤450kN/cm |
3200mm |
0,5-2,5° |
950mm |
11KW |
3850*1830*1900 |
7500Kg |
| QC11K-10*4000 |
10 mm |
≤450kN/cm |
4000 mm |
0,5-2,5° |
950mm |
15KW |
4650*2100*2000 |
11000Kg |
| QC11K-10*5000 |
10 mm |
≤450kN/cm |
5000 mm |
0,5~3° |
950mm |
15KW |
5750*2100*2000 |
16000Kg |
| QC11K-10*6000 |
10 mm |
≤450kN/cm |
6000mm |
0,5~3° |
950mm |
15KW |
6500*2100*2300 |
24000Kg |
| QC11K-10*8000 |
10 mm |
≤450kN/cm |
8000 mm |
0,5~3° |
950mm |
15KW |
6800*2100*2300 |
32000Kg |
| QC11K-13*2500 |
13 mm |
≤450kN/cm |
2500 mm |
0,5-2,5° |
1000 mm |
15KW |
3285*1830*2390 |
7500Kg |
| QC11K-13*3200 |
13 mm |
≤450kN/cm |
3200mm |
0,5-2,5° |
1000 mm |
15KW |
3855*1830*2390 |
9500Kg |
| QC11K-13*4000 |
13 mm |
≤450kN/cm |
4000 mm |
0,5-2,5° |
1000 mm |
18.5KW |
4850*1830*2390 |
12500Kg |
| QC11K-13*6000 |
13 mm |
≤450kN/cm |
6000mm |
0,5~3° |
1000 mm |
30KW |
6850*1930*2650 |
30000Kg |
| QC11K-13*8000 |
13 mm |
≤450kN/cm |
8000 mm |
0,5~3° |
1000 mm |
30KW |
8950*2130*2850 |
46000Kg |
| QC11K-13*9000 |
13 mm |
≤450kN/cm |
9000mm |
0,5~3° |
1000 mm |
45KW |
9980*2130*2850 |
65000Kg |
| QC11K-13*10000 |
13 mm |
≤450kN/cm |
10000 mm |
0,5~3° |
1000 mm |
45KW |
11050*2500*3100 |
85000Kg |
| QC11K-16*2500 |
16mm |
≤450kN/cm |
2500 mm |
0,5~3° |
1000 mm |
22KW |
3440*1940*2830 |
9500Kg |
| QC11K-16*3200 |
16mm |
≤450kN/cm |
3200mm |
0,5~3° |
1000 mm |
22KW |
4010*1940*2830 |
11000Kg |
| QC11K-16*4000 |
16mm |
≤450kN/cm |
4000 mm |
0,5~3° |
1000 mm |
30KW |
5010*1980*2830 |
15500Kg |
| QC11K-16*5000 |
16mm |
≤450kN/cm |
5000 mm |
0,5~3,5° |
1000 mm |
30KW |
5900*2600*2830 |
25000Kg |
| QC11K-16*6000 |
16mm |
≤450kN/cm |
6000mm |
1~3,5° |
1000 mm |
37KW |
6900*2600*2830 |
36000Kg |
| QC11K-16*8000 |
16mm |
≤450kN/cm |
8000 mm |
1~3,5° |
1000 mm |
45KW |
8900*2900*3430 |
75000Kg |
| QC11K-20*2500 |
20 mm |
≤450kN/cm |
2500 mm |
1~3° |
1000 mm |
30KW |
3440*1980*2830 |
14000Kg |
| QC11K-20*3200 |
20 mm |
≤450kN/cm |
3200mm |
1~3° |
1000 mm |
30KW |
4010*1900*2830 |
17000Kg |
| QC11K-20*4000 |
20 mm |
≤450kN/cm |
4000 mm |
1~3,5° |
1000 mm |
37KW |
4850*2600*2900 |
22000Kg |
| QC11K-20*6000 |
20 mm |
≤450kN/cm |
6000mm |
1~3,5° |
1000 mm |
55KW |
6700*3000*3000 |
54000Kg |
| QC11K-30*2500 |
30 mm |
≤450kN/cm |
2500 mm |
1~3,5° |
1000 mm |
45KW |
3440*1900*2830 |
25000Kg |
| QC11K-30*3200 |
30 mm |
≤450kN/cm |
3200mm |
1~3,5° |
1000 mm |
45KW |
4200*1900*3000 |
34000Kg |
Açıklamalar: Bu parametreler zamanında güncellenmezse veya değiştirilmezse, lütfen anlayın ve çevrimiçi Sohbet veya e-posta yoluyla bizimle iletişime geçin.TEŞEKKÜRLER.
