| Şart: | Yeni | İsim: | Büyük 3 silindirli Yatay Alt ayar hidrolik CNC Plaka haddeleme makinesi |
|---|---|---|---|
| Makine tipi: | Büyük Plaka Yuvarlama Makinesi, W11SNC-120x3200 | Tip: | W11SNC-120x3200 |
| Başvuru: | Kalın sac, SS Levha Bükme, karbon çelik levha Haddeleme, Petrol tüpü/boru yapımı, | Hammadde: | Sac / Levha Haddeleme, Çelik Metal / Levha / Profil |
| Malzeme / Metal İşlenmiş: | Karbon Çelik, SS, Alaşımlı çelik | Otomasyon: | Otomatik, Manuel |
| Kontrol metodu: | CNC Yarı Otomatik, ELEKTRO-HİDROLİK | kontrol sistemi: | Siemens PLC kontrol, dokunmatik ekran |
| yuvarlanma fonksiyonu: | Ön bükme/haddeleme, simetrik haddeleme ile | Maks. Ön bükme kalınlığı: | 110 mm karbon çelik levha, |
| Max. Maks. Central bending thickness Merkezi bükme kalınlığı: | 120mm karbon çelik levha, | haddeleme uzunluğu: | 0-3200mm |
| Hidrolik sistem: | Yuken, Rexroth vana grubu | Ana motor: | 55-180kw |
| Ağırlık: | 145.000kg | Boyutlar: | 8880x4360x4960mm |
| Gerilim: | 220V/380V/415V/440V/özelleştirilmiş | Renk: | Gri Beyaz / OEM, Özelleştirilmiş |
| Garanti: | 1 yıl | Satış Sonrası Hizmet Sağlandı: | Denizaşırı makinelere hizmet verebilecek mühendisler, Video teknik desteği, Çevrimiçi destek |
| Vurgulamak: | 120mmX3200mm 3 silindirli sac bükme makineleri,120mmX3200mm cnc levha silindirleri,120mmX3200mm yatay haddeleme makineleri |
||

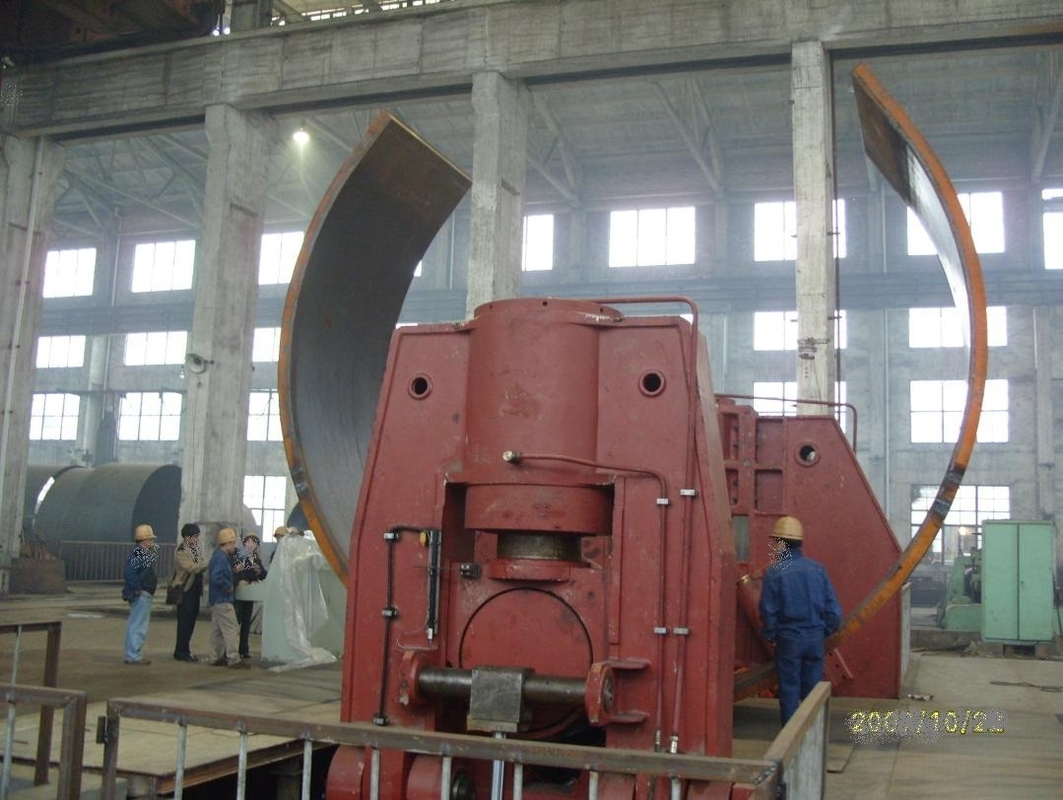

Sac 120mm * 3200mm Büyük 3 Silindirli yatay indirme hidrolik CNC plaka Haddeleme makinesi
Bu Plaka Haddeleme makinesinin tanımı,
120x3200mm üç silindirli hidrolik merkez mesafeli değişken büküm makinesi, büyük ve orta büyüklükteki kalın plakaları ve farklı şekillerde rulo ürünleri ön bükebilen hidrolik 3 silindirli plaka bükme makinesidir.
Bu model, geleneksel modelden farklıdır, çünkü alt silindirlerinin her biri bağımsız olarak yatay olarak hareket edebilir, gerekli herhangi bir eğimi üretebilir ve motora monteli üst silindiri dikey olarak hareket edebilir.Bu merdanelerin ürettiği farklı geometriler nedeniyle 3 merdaneli sac bükme makinesi isteğe göre elmas şekilli veya asimetrik makinelerle birlikte kullanılabilir.Alt silindirler arasındaki mesafeyi artırma olasılığı şunları belirler: Yalnızca birmetal imalat ekipmanlarıdönüştürme kapsamını genişleten birden fazla makinenin işlevine eşdeğer olabilir.
Teknik parametreler,
| Rulo tahtasının maksimum genişliği | W11SNC-120x3200 |
| Çalışma rulolarının uzunluğu | 3200mm |
| Maksimum plaka kalınlığı | 120mm (Çelik Levha 245Mpa Verim Sınırı) |
| Maks.Ön bükme kalınlığı | 11mm (Çelik Levha 245Mpa Verim Sınırı) |
| Üst silindir çapı | Φ960mm |
| alt silindir çapı | Φ600mm |
| İki alt silindir arasındaki mesafe | 1100mm |
| Uppoer silindirinin kuvvet basıncı | 1800ton |
| Hidrolik sistem basıncı | 25MPa |
| sürüş hızı | 3,6 m/dak |
| Ana motor | 160KW |
| Hidrolik motor | 75KW |
| Hareketli motor | 18.5KW |
| Boyutlar | 8880*4360*4950mm |
| Ağırlık | 145.000kg |
| PLC | Siemens |
| Hidrolik sistem | Yuken, Rexroth |
| Elektrik elemanları | Siemens, Almanca;Schneider Fransa |
ÇelikPlaka Haddeleme MakinesiÖzellikler,
- Mükemmel performans ve kolay kullanım.Plaka ucunun ön bükme fonksiyonu ile, metal plaka bir kerede yüklenebilir ve plaka ucunun ön bükülmesi ve iş parçasının rulo şekillendirmesi, kafayı çevirmeden tamamlanabilir.
- CNC kontrolü, üst silindirin kaldırılması ve indirilmesi, yer değiştirme sensörü algılamasını benimser, LED ekran, üst silindirin çalışma yer değiştirmesini doğrudan gözlemleyebilir.
- Alt iş silindiri, yatay yağ silindirinin hidrolik pistonu tarafından hareket ettirilir.
- Aşırı yük koruması •-Üç set dijital çıkış, iş rulosunun konumunu görsel olarak gösterir.
- Döner silindirin kolay boşaltılması için hidrolik ters çevrilmiş mesnet.
- Bağımsız mobil konsol, kullanımı kolay.
- Kaynaklı çelik çerçeve ve genel gerilim giderme.
- Tüm iş merdaneleri yüksek kaliteli çelikten dövülmüştür ve ısıl işlem görmüş ve indüksiyonla sertleştirilmiştir.
- Koni yuvarlama cihazıplaka haddeleme makinesi.
- Hidrolik denge sistemi •-İki vitesli çalışma sistemi.
- EC güvenlik standartlarına uygun olarak üretilmiştir ve CE sertifikasına sahiptir.
- Tüm elektrikli ve hidrolik bileşenler tanınmış markalara aittir.
