Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Şart: | Yeni | İsim: | CNC hidrolik 4 silindirli plaka Bükme makinesi |
|---|---|---|---|
| Makine tipi: | 4 Silindirli Bükme Bükme Makinesi, W12-65x3000 | Malzeme / Metal İşlenmiş: | Büyük kalınlıkta Karbon Çelik, SS, Alaşımlı çelik |
| Başvuru: | Kalın sac, SS Levha Bükme, karbon çelik levha Haddeleme, Petrol tüpü/boru yapımı, | Hammadde: | Sac / Levha Haddeleme, Çelik Metal / Levha / Profil |
| Otomasyon: | Otomatik | Kontrol metodu: | CNC tam otomatik, ELEKTRO-HİDROLİK |
| kontrol sistemi: | Omron veya Siemens PLC kontrolü, dokunmatik ekran | yuvarlanma fonksiyonu: | Ön bükme/haddeleme ile, Asimetrik haddeleme |
| Max. Maks. Central bending thickness Merkezi bükme kalınlığı: | 65 mm karbon çelik levha, 55 mm SS levha | Maks. Ön bükme kalınlığı: | 55 mm karbon çelik levha, 45 mm SS levha |
| haddeleme uzunluğu: | 0-3000mm | Minimum çapla tam yüklü: | 2400mm |
| çalışma hızı: | 1.5-5m/dak | Hidrolik sistem: | Yuken veya Rexroth vana grubu |
| Yedek Rulo Satırları: | Hidrolik silindir kaldırma/aşağı | haddeleme sürücü: | Üst silindir ve alt silindirin tümü Hidro motorludur |
| Ana motor: | 110kw | Ağırlık: | 17500kg |
| Boyutlar: | 6600x4260x3850mm | Gerilim: | 220V/380V/415V/440V/ 50HZ/60ZH, özelleştirilmiş |
| Renk: | Gri Beyaz / OEM, Özelleştirilmiş | Satış Sonrası Hizmet Sağlandı: | Denizaşırı makinelere hizmet verebilecek mühendisler, Video teknik desteği, Çevrimiçi destek |
| Garanti: | 1 yıl | ||
| Vurgulamak: | Koni Kare 4 Rulo Plaka Silindiri Bükme,Koni Kare 4 Rulo Plaka Silindiri 65x3000mm,plaka bükme hidrolik makineleri 65x3000mm |
||

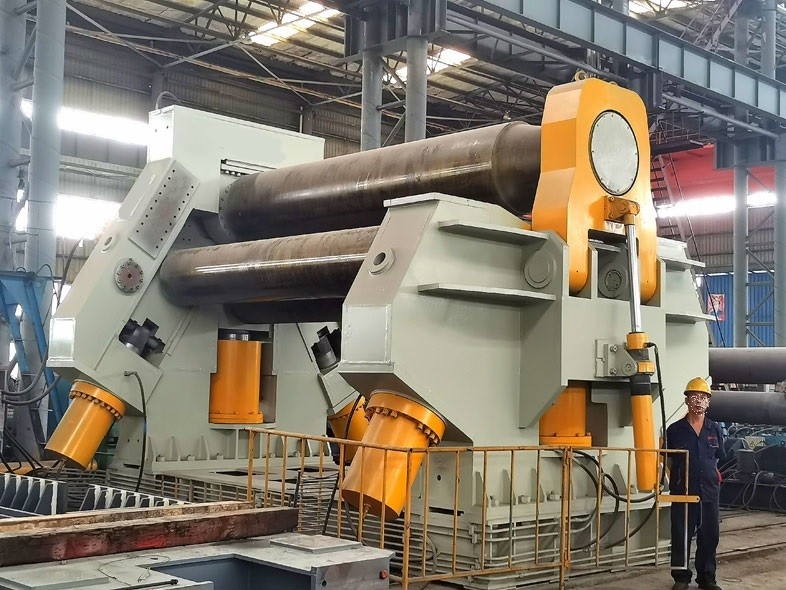

Büyük tip 65x3000mm CNC 4 silindirli plaka koni ve kare hidrolik haddeleme makinesi bükme makineleri
Bu, dört silindirli levha haddeleme makinesine aittir, yukarı silindir sabitlenmiştir ve rulo sac için tork sağlamak için değişken hızlı tahrik dişlisi yukarı ve aşağı makaralı kayış tahriki ile tahrik edilen ana tahrik, hidrolik motordur;hidrolik iletim için plakayı sıkıştırmak için elde edilen hidrolik silindirin pistonuna etki eden hidrolik basınç ile silindirin altında dikey olarak hareket eder;yağ ile tahrik edilen yan silindir ve silindir ile kenarların aşağı silindiri. Uç plaka bükme (ön bükme) ve haddelemenin makine avantajı aynı makinede yapılabilir
Kaldırma yer değiştirmesi sensörler ve PLC tarafından kontrol edilir, otomatik olarak hizalanır ve Dokunmatik ekranda görüntülenir.
4 silindirli levha haddeleme makinelerimüşteriler tarafından memnuniyetle karşılanan yaygın türleri vardır.Yüksek teknik seviyesi, eksiksiz fonksiyonları, yüksek hassasiyeti ve rahat çalışması ile 4 silindirli sac bükme makinesi, haddeleme için ideal bir modeldir.yuvarlak, yay, koni ve özel şekilli iş parçaları.
Dört silindirli W12 serisi haddeleme makinesi, üst silindir döner mekanik tahrik, alt silindir ve yan silindirler dalgalanma hidrolik tahrik, elektrikli konsantre kontrol işletim sistemi benimser.
Bu makine, bir malzeme beslemesi için ön bükme ve boru şekilli haddeleme işlemini tamamlayabilir, ark veya orta konik şekilli malzeme, bu makinede en aza indirilmiş artık düz marj ve yüksek iş verimliliği ile önceden bükülebilir.
Ayrıca işlenecek metal levha için yaklaşık leveling işini de yapabilir.
CNC Sistem kontrolü ile donatılmış makine, otomasyon seviyesini iyileştirir.
Petrol, kimyasal kazan, gemicilik, metal yapı ve mekanik imalat endüstrisinde yaygın olarak kullanılmaktadır.
Makinenin Ana Yapısı:
Ana Teknik özellikler,
| Şartname | Maksimum Bobin kalınlığı (Mm) |
Maksimum bobin genişliği (Mm) |
Plaka verim sınırı (MPa) |
Bobin hızı (A / dak) |
Minimum bobin çapı ile yüklü (Mm) |
rulo çapı (Mm) |
Rulo çapının altında (Mm) |
Rulo çapının yan tarafı (Mm) |
yan rulo Maksimum vuruş (Mm) |
yan rulo Ayar hızı (A / dak) |
Ana Motor Güç (Kw) |
| W12-25 * 2000 | 25 | 2000 | 245 | 4 | 800 | 350 | 320 | 280 | 240 | 80 | 22 |
| W12-20 *2500 | 20 | 2500 | 245 | 4 | 640 | 350 | 320 | 280 | 240 | 80 | 30 |
| W12-30 * 2000 | 30 | 2000 | 245 | 4 | 1000 | 400 | 360 | 300 | 240 | 80 | 37 |
| W12-25 *2500 | 25 | 2500 | 245 | 4 | 800 | 400 | 360 | 300 | 240 | 80 | 37 |
| W12-35 * 2000 | 35 | 2000 | 245 | 4 | 1200 | 420 | 380 | 330 | 210 | 80 | 37 |
| W12-30 * 2500 | 30 | 2500 | 245 | 4 | 1000 | 400 | 360 | 320 | 230 | 80 | 37 |
| W12-40 * 2000 | 40 | 2000 | 245 | 4 | 1400 | 480 | 400 | 340 | 420 | 80 | 45 |
| W12-45 * 2000 | 45 | 2000 | 245 | 4 | 1600 | 500 | 450 | 400 | 380 | 80 | 45 |
| W12-35 * 2500 | 35 | 2500 | 245 | 4 | 1200 | 480 | 400 | 340 | 420 | 80 | 45 |
| W12-40 *2500 | 40 | 2500 | 245 | 4 | 1400 | 500 | 450 | 400 | 380 | 80 | 45 |
| W12-45 * 2500 | 45 | 2500 | 245 | 4 | 1600 | 530 | 480 | 420 | 450 | 80 | 63 |
| W12-35 * 3000 | 35 | 3000 | 245 | 4 | 1200 | 500 | 450 | 400 | 380 | 80 | 45 |
| W12-45 * 3000 | 45 | 3000 | 245 | 4 | 1600 | 560 | 500 | 450 | 450 | 80 | 63 |
| W12-55 * 2500 | 55 | 2500 | 245 | 4 | 2000 | 600 | 550 | 480 | 500 | 78 | 75 |
| W12-55 * 3000 | 55 | 3000 | 245 | 4 | 2000 | 620 | 560 | 490 | 500 | 78 | 75 |
| W12-65 * 3000 | 65 | 3000 | 245 | 4 | 2400 | 670 | 600 | 530 | 550 | 78 | 110 |
